Tiristori Moduli – Panoramica della serie, Specifiche, Schede tecniche

Che cos'è un tiristori modulo?
Serie di moduli a tiristori di potenza:

Raccomandazioni per l'installazione di moduli

Che cos'è un tiristori modulo?

I moduli di tiristori sono fondamentalmente dispositivi integrati ibridi contenenti solitamente due o un elemento semiconduttore (tiristore di potenza) in una struttura modulare.

La funzione principale di un modulo a tiristori è quella di controllare la potenza e la corrente elettrica agendo come un interruttore. I moduli a tiristori di potenza sono utilizzati in circuiti CC e CA con carichi da 20A a 1250A e tensioni fino a 6500V.

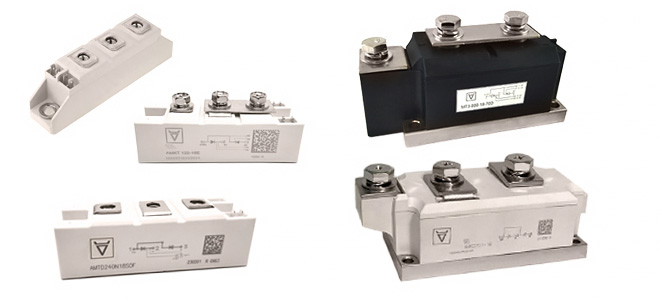

I moduli a tiristori sono prodotti in alloggiamenti industriali di dimensioni standard, il che semplifica l'intercambiabilità dei moduli di diversi produttori e consente una facile integrazione del dispositivo nelle apparecchiature esistenti.

I potenti moduli sono presentati con tre diversi design dei componenti interni: costruzione a saldare (soldered construction) - il contatto è stabilito da strati di saldatura; costruzione a legare (bonded construction) - la connessione tra l'elettrodo superiore dei chip e i DBC è realizzata da fili di legame; costruzione a contatto a pressione (pressure contact construction) - il contatto è stabilito a pressione, con assemblaggio senza saldature.

Nei dispositivi di costruzione modulare, gli elementi interni sono isolati elettricamente dalla loro base metallica, consentendo di collocare più dispositivi su un unico dissipatore di calore e creando gruppi compatti.

I moduli sono disponibili in diverse topologie a dispositivo singolo o doppio per quasi tutte le applicazioni di controllo di fase o raddrizzatore. Topologia delle connessioni interne:


Mezzo ponte (comune anodo-catodo)	Catodo comune	Anodo comune	Tiristore singolo

Il modulo a tiristori si accende applicando una corrente a impulsi a una corrente di gate. Tuttavia, trattandosi di un semiconduttore di tipo latch, il tiristore si accende solo quando una corrente sostenuta (corrente di mantenimento) raggiunge un livello prefissato.

Per spegnersi in un circuito in corrente continua, la corrente di gate deve essere ridotta al di sotto della corrente di mantenimento o deve essere applicata una tensione inversa utilizzando un circuito di commutazione. In un circuito in corrente alternata, la corrente di impulso deve essere applicata alla corrente di gate ogni volta che è positiva, perché la corrente di gate scende al di sotto della corrente di mantenimento e il tiristore si spegne ogni volta che la corrente si alterna.

I moduli a tiristori sono utilizzati in diverse installazioni di potenza: unità di alimentazione e controllo, regolatori di potenza, regolatori CA, inverter, avviatori e comandi di motori, regolatori di temperatura di altiforni o processi chimici, apparecchiature di saldatura, nonché avviatori graduali a bassa tensione e alimentatori generici.

Vedi anche gli articoli: Tiristori a controllo di fase, Tiristori veloci, Tiristori a commutazione veloce, Tiristori SCR 6500V.

Per domande relative all'acquisizione di SCR Moduli, Tiristori, Diodi, inviare una richiesta via e-mail a:

[email protected]

E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Thyristori Moduli SKKT serie Semikron

Thyristori Moduli SKKT serie Semikron sono progettati in modo monolitico con una doppia topologia di tiristori a semiconduttore (tipo tiristore-tiristore). I moduli sono utilizzati in circuiti CC e CA con carichi da 20A a 570A e tensioni d'impulso inverse fino a 2200V.

I moduli tiristori SKKT sono alloggiati in un contenitore industriale standard di tipo SEMIPACK. Schema elettrico dei moduli SKKT - mezzo ponte (anodo-catodo comune) (half bridge).

Series	Type	I_TAV/I_FAV (T_C=85ºC)	V_RRM / V_DRM	I_TSM I_FSM	I²t	V_T(TO)	r_T	t_q	T_{vj max}	R_th(j-c)	W	Package, Dimensions L×B×H	Data-sheet
		A	V	A	kA²·s	V	mΩ	µs	ºC	ºC/W	g	mm	PDF
SEMIPACK 1
SKKT 20	SKKT 20/08E	20	800-1600	280	0.39	1.00	16	80	125	1.30	95	SEMIPACK 1 93x20x30
	SKKT 20/12E
	SKKT 20/14E
	SKKT 20/16E
SKKT 20B	SKKT 20B/08E	20	800-1600	280	0.39	1.00	16	80	125	1.30	95	SEMIPACK 1 93x20x30
	SKKT 20B/12E
	SKKT 20B/14E
	SKKT 20B/16E
SKKT 27	SKKT 27/08E	25	800-1600	480	1.15	0.90	12	80	125	0.95	95	SEMIPACK 1 93x20x30
	SKKT 27/12E
	SKKT 27/14E
	SKKT 27/16E
SKKT 27B	SKKT 27B/08E	25	800-1600	480	1.15	0.90	12	80	125	0.95	95	SEMIPACK 1 93x20x30
	SKKT 27B/12E
	SKKT 27B/14E
	SKKT 27B/16E
SKKT 42	SKKT 42/08E	40	800-1800	850	3.6	1.00	4.5	80	125	0.69	95	SEMIPACK 1 93x20x30
	SKKT 42/12E
	SKKT 42/14E
	SKKT 42/16E
	SKKT 42/18E
SKKT 42B	SKKT 42B/08E	40	800-1800	850	3.6	1.00	4.5	80	125	0.69	95	SEMIPACK 1 93x20x30
	SKKT 42B/12E
	SKKT 42B/14E
	SKKT 42B/16E
	SKKT 42B/18E
SKKT 57	SKKT 57/08E	50	800-1800	1250	8.0	0.90	3.5	80	125	0.60	95	SEMIPACK 1 93x20x30
	SKKT 57/12E
	SKKT 57/14E
	SKKT 57/16E
	SKKT 57/18E
SKKT 57B	SKKT 57B/08E	50	800-1800	1250	8.0	0.90	3.5	80	125	0.60	95	SEMIPACK 1 93x20x30
	SKKT 57B/12E
	SKKT 57B/14E
	SKKT 57B/16E
	SKKT 57B/18E
SKKT 57 H4	SKKT 57/20E H4	50	2000-2200	1250	8.0	0.90	3.5	80	125	0.60	95	SEMIPACK 1 93x20x30
	SKKT 57/22E H4
SKKT 58	SKKT 58/16E	55	1600	1200	7.2	1.00	4.8	170	130	0.49	75	SEMIPACK 1 93x20x30
SKKT 58B	SKKT 58B/16E	55	1600	1200	7.2	1.00	4.8	170	130	0.49	75	SEMIPACK 1 93x20x30
SKKT 72	SKKT 72/08E	70	800-1800	1450	10.5	0.90	3.5	80	125	0.37	95	SEMIPACK 1 93x20x30
	SKKT 72/12E
	SKKT 72/14E
	SKKT 72/16E
	SKKT 72/18E
SKKT 72B	SKKT 72B/08E	70	800-1800	1450	10.5	0.90	3.5	80	125	0.37	95	SEMIPACK 1 93x20x30
	SKKT 72B/12E
	SKKT 72B/14E
	SKKT 72B/16E
	SKKT 72B/18E
SKKT 72 H4	SKKT 72/20E H4	70	2000-2200	1450	10.5	0.90	3.5	80	125	0.37	95	SEMIPACK 1 93x20x30
	SKKT 72/22E H4
SKKT 92	SKKT 92/08E	95	800-1800	1750	15	0.90	2.0	100	125	0.30	95	SEMIPACK 1 93x20x30
	SKKT 92/12E
	SKKT 92/14E
	SKKT 92/16E
	SKKT 92/18E
SKKT 92B	SKKT 92B/08E	95	800-1800	1750	15	0.90	2.0	100	125	0.30	95	SEMIPACK 1 93x20x30
	SKKT 92B/12E
	SKKT 92B/14E
	SKKT 92B/16E
	SKKT 92B/18E
SKKT 106	SKKT 106/08E	106	800-1800	1900	18	0.90	2.0	100	130	0.30	95	SEMIPACK 1 93x20x30
	SKKT 106/12E
	SKKT 106/14E
	SKKT 106/16E
	SKKT 106/18E
SKKT 106B	SKKT 106B/08E	106	800-1800	1900	18	0.90	2.0	100	130	0.30	95	SEMIPACK 1 93x20x30
	SKKT 106B/12E
	SKKT 106B/14E
	SKKT 106B/16E
	SKKT 106B/18E
SKKT 107	SKKT 107/16E	119	1600	1900	18	0.90	3.35	200	130	0.20	75	SEMIPACK 1 93x20x30
SKKT 107B	SKKT 107B/16E	119	1600	1900	18	0.90	3.35	200	130	0.20	75	SEMIPACK 1 93x20x30
SEMIPACK 2
SKKT 122	SKKT 122/08E	129	800-1800	3200	51.2	0.85	2.0	120	125	0.21	165	SEMIPACK 2 94x34x30
	SKKT 122/12E
	SKKT 122/14E
	SKKT 122/16E
	SKKT 122/18E
SKKT 132	SKKT 132/08E	137	800-1800	4000	80	1.00	1.6	150	125	0.19	165	SEMIPACK 2 94x34x30
	SKKT 132/12E
	SKKT 132/14E
	SKKT 132/16E
	SKKT 132/18E
SKKT 132 H4	SKKT 132/20E H4	128	2000-2200	3800	72	1.10	2.0	150	125	0.18	175	SEMIPACK 2 94x34x30
	SKKT 132/22E H4
SKKT 162	SKKT 162/08E	156	800-1800	5000	125	0.85	1.5	150	125	0.18	165	SEMIPACK 2 94x34x30
	SKKT 162/12E
	SKKT 162/14E
	SKKT 162/16E
	SKKT 162/18E
SKKT 162 H4	SKKT 162/20E H4	143	2000-2200	4800	115	0.95	2.0	150	125	0.17	175	SEMIPACK 2 94x34x30
	SKKT 162/22E H4
SKKT 172	SKKT 172/14E	175	1400-1800	5000	125	0.83	1.3	175	125	0.164	165	SEMIPACK 2 94x34x30
	SKKT 172/16E
	SKKT 172/18E
SKKT 215	SKKT 215/16E	215	1600-1800	5700	162.5	0.85	1.2	150	125	0.125	165	SEMIPACK 2 94x34x30
	SKKT 215/18E
SEMIPACK 3
SKKT 250	SKKT 250/08E	250	800-1800	8000	405	0.93	0.45	150	130	0.15	600	SEMIPACK 3 115x50x52
	SKKT 250/12E
	SKKT 250/14E
	SKKT 250/16E
	SKKT 250/18E
SKKT 273	SKKT 273/12E	273	1200-1800	8000	320	0.90	0.92	150	130	0.108	410	SEMIPACK 3 115x50x52
	SKKT 273/16E
	SKKT 273/18E
SKKT 280 H4	SKKT 280/20E H4	252	2000-2200	7500	281	0.90	0.75	150	125	0.116	600	SEMIPACK 3 115x50x52
	SKKT 280/22E H4
SKKT 323	SKKT 323/12E	320	1200-1800	8200	336	0.81	0.85	150	130	0.095	410	SEMIPACK 3 115x50x52
	SKKT 323/16E
	SKKT 323/18E
SKKT 330	SKKT 330/08E	305	800-1800	8000	320	0.80	0.60	150	130	0.116	600	SEMIPACK 3 115x50x52
	SKKT 330/12E
	SKKT 330/16E
	SKKT 330/18E
SEMIPACK 5
SKKT 460	SKKT 460/16E	460	1600-2200	15500	1200	0.88	0.45	200	130	0.074	1400	SEMIPACK 5 150x60x52
	SKKT 460/22E H4
SKKT 570	SKKT 570/12E	570	1200-1800	15500	1200	0.78	0.32	200	135	0.072	1400	SEMIPACK 5 150x60x52
	SKKT 570/16E
	SKKT 570/18E

Other series of thyristor modules SKKT, general specifications

Series	Type	I_TAV/I_FAV (T_CASE)	V_RRM / V_DRM	I_TSM I_FSM	I²t	V_T(TO)	r_T	t_q	T_{vj max}	R_th(j-c)	W	Package, Dimensions L×B×H	Data-sheet
		A	V	A	kA²·s	V	mΩ	µs	ºC	ºC/W	g	mm	PDF
SEMIPACK 1
SKKT 19	SKKT 19/06D	18 (85ºC) 25 (60ºC)	600-1600	280	0.39	1.00	16	80	125	1.30	95	SEMIPACK 1 93x20x30
	SKKT 19/08D
	SKKT 19/12E
	SKKT 19/14E
	SKKT 19/16E
SKKT 26	SKKT 26/06D	25 (85ºC) 32 (68ºC)	600-1800	480	1.15	0.90	12	80	125	0.95	95	SEMIPACK 1 93x20x30
	SKKT 26/08D
	SKKT 26/12E
	SKKT 26/14E
	SKKT 26/16E
	SKKT 26/18E
SKKT 41	SKKT 41/06D	40 (85ºC) 48 (74ºC)	600-2200	850	3.6	1.0	4.5	80	125	0.69	95	SEMIPACK 1 93x20x30
	SKKT 41/08D
	SKKT 41/12E
	SKKT 41/14E
	SKKT 41/16E
	SKKT 41/18E
	SKKT 41/20E
	SKKT 41/22E
SKKT 56	SKKT 56/06D	55 (80ºC) 60 (74ºC)	600-2200	1250	8.0	0.9	3.5	80	125	0.60	95	SEMIPACK 1 93x20x30
	SKKT 56/08D
	SKKT 56/12E
	SKKT 56/14E
	SKKT 56/16E
	SKKT 56/18E
	SKKT 56/20E
	SKKT 56/22E
SKKT 71	SKKT 71/06D	70 (85ºC) 80 (78ºC)	600-1800	1450	10.5	0.9	3.5	80	125	0.37	95	SEMIPACK 1 93x20x30
	SKKT 71/08D
	SKKT 71/12E
	SKKT 71/14E
	SKKT 71/16E
	SKKT 71/18E
SKKT 91	SKKT 91/06D	95 (85ºC)	600-1800	1750	15	0.9	2.0	100	125	0.30	95	SEMIPACK 1 93x20x30
	SKKT 91/08D
	SKKT 91/12E
	SKKT 91/14E
	SKKT 91/16E
	SKKT 91/18E
SKKT 105	SKKT 105/06D	106 (85ºC) 115 (80ºC)	600-1800	1900	18	0.9	2.0	100	130	0.30	95	SEMIPACK 1 93x20x30
	SKKT 105/08D
	SKKT 105/12E
	SKKT 105/14E
	SKKT 105/16E
	SKKT 105/18E
SEMIPACK 3
SKKT 131	SKKT 131/08D	130 (92ºC) 150 (85ºC)	800-2200	4000	80	1.0	1.4	150	130	0.20	820	SEMIPACK 3 115x50x52
	SKKT 131/12E
	SKKT 131/14E
	SKKT 131/16E
	SKKT 131/18E
	SKKT 131/20E
	SKKT 131/22E
SKKT 161	SKKT 161/08D	160 (85ºC) 172 (81ºC)	800-1800	5000	125	1.0	1.0	150	130	0.20	820	SEMIPACK 3 115x50x52
	SKKT 161/12E
	SKKT 161/14E
	SKKT 161/16E
	SKKT 161/18E
SKKT 210	SKKT 210/08D	210 (90ºC) 220 (88ºC)	800-2200	7500	281	0.95	0.6	150	130	0.15	940	SEMIPACK 3 115x50x52
	SKKT 210/12E
	SKKT 210/14E
	SKKT 210/16E
	SKKT 210/18E
	SKKT 210/20E
	SKKT 210/22E
SKKT 213	SKKT 213/08D	213 (90ºC) 230 (85ºC)	800-2200	7500	281	0.95	1.3	150	130	0.115	430	SEMIPACK 3 115x50x52
	SKKT 213/12E
	SKKT 213/14E
	SKKT 213/16E
	SKKT 213/18E
	SKKT 213/20E
	SKKT 213/22E
SKKT 253	SKKT 253/08D	253 (85ºC)	800-1800	8000	320	0.85	1.1	150	130	0.115	430	SEMIPACK 3 115x50x52
	SKKT 253/12E
	SKKT 253/14E
	SKKT 253/16E
	SKKT 253/18E
SEMIPACK 5
SKKT 430	SKKT 430/16E	430 (86ºC) 305 (100ºC)	1600-2200	13000	845	0.95	0.35	200	125	0.068	1420	SEMIPACK 5 150x60x52
	SKKT 430/20E H4
	SKKT 430/22E H4
SKKT 500	SKKT 500/08E	500 (89ºC) 390 (100ºC)	800-1800	15000	1125	0.925	0.27	200	130	0.065	1420	SEMIPACK 5 150x60x52
	SKKT 500/12E
	SKKT 500/14E
	SKKT 500/16E
	SKKT 500/18E

Thyristori Moduli AMKT serie AS ENERGI^TM

Thyristori Moduli AMKT serie AS ENERGI^TM sono un sostituto, un analogo completo, un'alternativa ai moduli a tiristori SKKT Semikron. Utilizzati in circuiti DC e AC con carichi fino a 570A e tensioni fino a 2200V.

I moduli a doppio tiristore AMKT sono inseriti in un alloggiamento standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti. Schema elettrico dei moduli AMKT – mezzo ponte (anodo-catodo comune).

Series	Type	I_TAV/I_FAV (T_C=85ºC)	V_RRM / V_DRM	I_TSM I_FSM	I²t	V_T(TO)	r_T	t_q	T_{vj max}	R_th(j-c)	W	Package, Dimensions L×B×H	Data-sheet
		A	V	A	kA²·s	V	mΩ	µs	ºC	ºC/W	g	mm	PDF
Package 1
AMKT 20	AMKT 20-08E	20	800-1600	280	0.39	1.00	16	80	125	1.30	95	Package 1 93x20x30
	AMKT 20-12E
	AMKT 20-14E
	AMKT 20-16E
AMKT 20B	AMKT 20B-08E	20	800-1600	280	0.39	1.00	16	80	125	1.30	95	Package 1 93x20x30
	AMKT 20B-12E
	AMKT 20B-14E
	AMKT 20B-16E
AMKT 27	AMKT 27-08E	25	800-1600	480	1.15	0.90	12	80	125	0.95	95	Package 1 93x20x30
	AMKT 27-12E
	AMKT 27-14E
	AMKT 27-16E
AMKT 27B	AMKT 27B-08E	25	800-1600	480	1.15	0.90	12	80	125	0.95	95	Package 1 93x20x30
	AMKT 27B-12E
	AMKT 27B-14E
	AMKT 27B-16E
AMKT 42	AMKT 42-08E	40	800-1800	850	3.6	1.00	4.5	80	125	0.69	95	Package 1 93x20x30
	AMKT 42-12E
	AMKT 42-14E
	AMKT 42-16E
	AMKT 42-18E
AMKT 42B	AMKT 42B-08E	40	800-1800	850	3.6	1.00	4.5	80	125	0.69	95	Package 1 93x20x30
	AMKT 42B-12E
	AMKT 42B-14E
	AMKT 42B-16E
	AMKT 42B-18E
AMKT 57	AMKT 57-08E	50	800-1800	1250	8.0	0.90	3.5	80	125	0.60	95	Package 1 93x20x30
	AMKT 57-12E
	AMKT 57-14E
	AMKT 57-16E
	AMKT 57-18E
AMKT 57B	AMKT 57B-08E	50	800-1800	1250	8.0	0.90	3.5	80	125	0.60	95	Package 1 93x20x30
	AMKT 57B-12E
	AMKT 57B-14E
	AMKT 57B-16E
	AMKT 57B-18E
AMKT 57 H4	AMKT 57-20E H4	50	2000-2200	1250	8.0	0.90	3.5	80	125	0.60	95	Package 1 93x20x30
	AMKT 57-22E H4
AMKT 58	AMKT 58-16E	55	1600	1200	7.2	1.00	4.8	170	130	0.49	75	Package 1 93x20x30
AMKT 58B	AMKT 58B-16E	55	1600	1200	7.2	1.00	4.8	170	130	0.49	75	Package 1 93x20x30
AMKT 72	AMKT 72-08E	70	800-1800	1450	10.5	0.90	3.5	80	125	0.37	95	Package 1 93x20x30
	AMKT 72-12E
	AMKT 72-14E
	AMKT 72-16E
	AMKT 72-18E
AMKT 72B	AMKT 72B-08E	70	800-1800	1450	10.5	0.90	3.5	80	125	0.37	95	Package 1 93x20x30
	AMKT 72B-12E
	AMKT 72B-14E
	AMKT 72B-16E
	AMKT 72B-18E
AMKT 72 H4	AMKT 72-20E H4	70	2000-2200	1450	10.5	0.90	3.5	80	125	0.37	95	Package 1 93x20x30
	AMKT 72-22E H4
AMKT 92	AMKT 92-08E	95	800-1800	1750	15	0.90	2.0	100	125	0.30	95	Package 1 93x20x30
	AMKT 92-12E
	AMKT 92-14E
	AMKT 92-16E
	AMKT 92-18E
AMKT 92B	AMKT 92B-08E	95	800-1800	1750	15	0.90	2.0	100	125	0.30	95	Package 1 93x20x30
	AMKT 92B-12E
	AMKT 92B-14E
	AMKT 92B-16E
	AMKT 92B-18E
AMKT 106	AMKT 106-08E	106	800-1800	1900	18	0.90	2.0	100	130	0.30	95	Package 1 93x20x30
	AMKT 106-12E
	AMKT 106-14E
	AMKT 106-16E
	AMKT 106-18E
AMKT 106B	AMKT 106B-08E	106	800-1800	1900	18	0.90	2.0	100	130	0.30	95	Package 1 93x20x30
	AMKT 106B-12E
	AMKT 106B-14E
	AMKT 106B-16E
	AMKT 106B-18E
AMKT 107	AMKT 107-16E	119	1600	1900	18	0.90	3.35	200	130	0.20	75	Package 1 93x20x30
AMKT 107B	AMKT 107B-16E	119	1600	1900	18	0.90	3.35	200	130	0.20	75	Package 1 93x20x30
Package 2
AMKT 122	AMKT 122-08E	129	800-1800	3200	51.2	0.85	2.0	120	125	0.21	165	Package 2 94x34x30
	AMKT 122-12E
	AMKT 122-14E
	AMKT 122-16E
	AMKT 122-18E
AMKT 132	AMKT 132-08E	137	800-1800	4000	80	1.00	1.6	150	125	0.19	165	Package 2 94x34x30
	AMKT 132-12E
	AMKT 132-14E
	AMKT 132-16E
	AMKT 132-18E
AMKT 132 H4	AMKT 132‑20E H4	128	2000-2200	3800	72	1.10	2.0	150	125	0.18	175	Package 2 94x34x30
	AMKT 132‑22E H4
AMKT 162	AMKT 162-08E	156	800-1800	5000	125	0.85	1.5	150	125	0.18	165	Package 2 94x34x30
	AMKT 162-12E
	AMKT 162-14E
	AMKT 162-16E
	AMKT 162-18E
AMKT 162 H4	AMKT 162-20E H4	143	2000-2200	4800	115	0.95	2.0	150	125	0.17	175	Package 2 94x34x30
	AMKT 162-22E H4
AMKT 172	AMKT 172-14E	175	1400-1800	5000	125	0.83	1.3	175	125	0.164	165	Package 2 94x34x30
	AMKT 172-16E
	AMKT 172-18E
AMKT 215	AMKT 215-16E	215	1600-1800	5700	162.5	0.85	1.2	150	125	0.125	165	Package 2 94x34x30
	AMKT 215-18E
Package 3
AMKT 250	AMKT 250-08E	250	800-1800	8000	405	0.93	0.45	150	130	0.15	600	Package 3 115x50x52
	AMKT 250-12E
	AMKT 250-14E
	AMKT 250-16E
	AMKT 250-18E
AMKT 273	AMKT 273-12E	273	1200-1800	8000	320	0.90	0.92	150	130	0.108	410	Package 3 115x50x52
	AMKT 273-16E
	AMKT 273-18E
AMKT 280 H4	AMKT 280-20E H4	252	2000-2200	7500	281	0.90	0.75	150	125	0.116	600	Package 3 115x50x52
	AMKT 280-22E H4
AMKT 323	AMKT 323-12E	320	1200-1800	8200	336	0.81	0.85	150	130	0.095	410	Package 3 115x50x52
	AMKT 323-16E
	AMKT 323-18E
AMKT 330	AMKT 330-08E	305	800-1800	8000	320	0.80	0.60	150	130	0.116	600	Package 3 115x50x52
	AMKT 330-12E
	AMKT 330-16E
	AMKT 330-18E
Package 5
AMKT 460	AMKT 460-16E	460	1600-2200	15500	1200	0.88	0.45	200	130	0.074	1400	Package 5 150x60x52
	AMKT 460-22E H4
AMKT 570	AMKT 570-12E	570	1200-1800	15500	1200	0.78	0.32	200	135	0.072	1400	Package 5 150x60x52
	AMKT 570-16E
	AMKT 570-18E

Other series of Thyristor Modules AMKT, general specifications

Series	Type	I_TAV/I_FAV (T_CASE)	V_RRM / V_DRM	I_TSM I_FSM	I²t	V_T(TO)	r_T	t_q	T_{vj max}	R_th(j-c)	W	Package, Dimensions L×B×H	Data-sheet
		A	V	A	kA²·s	V	mΩ	µs	ºC	ºC/W	g	mm	PDF
Package 1
AMKT 19	AMKT 19-06D	18 (85ºC) 25 (60ºC)	600-1600	280	0.39	1.00	16	80	125	1.30	95	Package 1 93x20x30
	AMKT 19-08D
	AMKT 19-12E
	AMKT 19-14E
	AMKT 19-16E
AMKT 26	AMKT 26-06D	25 (85ºC) 32 (68ºC)	600-1800	480	1.15	0.90	12	80	125	0.95	95	Package 1 93x20x30
	AMKT 26-08D
	AMKT 26-12E
	AMKT 26-14E
	AMKT 26-16E
	AMKT 26-18E
AMKT 41	AMKT 41-06D	40 (85ºC) 48 (74ºC)	600-2200	850	3.6	1.0	4.5	80	125	0.69	95	Package 1 93x20x30
	AMKT 41-08D
	AMKT 41-12E
	AMKT 41-14E
	AMKT 41-16E
	AMKT 41-18E
	AMKT 41-20E
	AMKT 41-22E
AMKT 56	AMKT 56-06D	55 (80ºC) 60 (74ºC)	600-2200	1250	8.0	0.9	3.5	80	125	0.60	95	Package 1 93x20x30
	AMKT 56-08D
	AMKT 56-12E
	AMKT 56-14E
	AMKT 56-16E
	AMKT 56-18E
	AMKT 56-20E
	AMKT 56-22E
AMKT 71	AMKT 71-06D	70 (85ºC) 80 (78ºC)	600-1800	1450	10.5	0.9	3.5	80	125	0.37	95	Package 1 93x20x30
	AMKT 71-08D
	AMKT 71-12E
	AMKT 71-14E
	AMKT 71-16E
	AMKT 71-18E
AMKT 91	AMKT 91-06D	95 (85ºC)	600-1800	1750	15	0.9	2.0	100	125	0.30	95	Package 1 93x20x30
	AMKT 91-08D
	AMKT 91-12E
	AMKT 91-14E
	AMKT 91-16E
	AMKT 91-18E
AMKT 105	AMKT 105-06D	106 (85ºC) 115 (80ºC)	600-1800	1900	18	0.9	2.0	100	130	0.30	95	Package 1 93x20x30
	AMKT 105-08D
	AMKT 105-12E
	AMKT 105-14E
	AMKT 105-16E
	AMKT 105-18E
Package 3
AMKT 131	AMKT 131-08D	130 (92ºC) 150 (85ºC)	800-2200	4000	80	1.0	1.4	150	130	0.20	820	Package 3 115x50x52
	AMKT 131-12E
	AMKT 131-14E
	AMKT 131-16E
	AMKT 131-18E
	AMKT 131-20E
	AMKT 131-22E
AMKT 161	AMKT 161-08D	160 (85ºC) 172 (81ºC)	800-1800	5000	125	1.0	1.0	150	130	0.20	820	Package 3 115x50x52
	AMKT 161-12E
	AMKT 161-14E
	AMKT 161-16E
	AMKT 161-18E
AMKT 210	AMKT 210-08D	210 (90ºC) 220 (88ºC)	800-2200	7500	281	0.95	0.6	150	130	0.15	940	Package 3 115x50x52
	AMKT 210-12E
	AMKT 210-14E
	AMKT 210-16E
	AMKT 210-18E
	AMKT 210-20E
	AMKT 210-22E
AMKT 213	AMKT 213-08D	213 (90ºC) 230 (85ºC)	800-2200	7500	281	0.95	1.3	150	130	0.115	430	Package 3 115x50x52
	AMKT 213-12E
	AMKT 213-14E
	AMKT 213-16E
	AMKT 213-18E
	AMKT 213-20E
	AMKT 213-22E
AMKT 253	AMKT 253-08D	253 (85ºC)	800-1800	8000	320	0.85	1.1	150	130	0.115	430	Package 3 115x50x52
	AMKT 253-12E
	AMKT 253-14E
	AMKT 253-16E
	AMKT 253-18E
Package 5
AMKT 430	AMKT 430-16E	430 (86ºC) 305 (100ºC)	1600-2200	13000	845	0.95	0.35	200	125	0.068	1420	Package 5 150x60x52
	AMKT 430-20E H4
	AMKT 430-22E H4
AMKT 500	AMKT 500-08E	500 (89ºC) 390 (100ºC)	800-1800	15000	1125	0.925	0.27	200	130	0.065	1420	Package 5 150x60x52
	AMKT 500-12E
	AMKT 500-14E
	AMKT 500-16E
	AMKT 500-18E

Thyristori Moduli MT3, MT4, MT5 serie AS ENERGI^TM

Thyristori Moduli MT3, MT4, MT5 serie AS ENERGI^TM hanno un design monolitico con due tiristori a semiconduttore (tipo tiristore-tiristore). I moduli sono utilizzati in circuiti CC e CA con carichi da 115A a 1250A e tensioni d'impulso inverse fino a 6500V.

I moduli a due posizioni sono dotati di circuiti di commutazione differenti: MT3 – mezzo ponte (anodo-catodo comune); MT4 – circuito a catodo comune; MT5 – circuito ad anodo comune.

L'elevata resistenza termo-ciclica e il funzionamento affidabile dei moduli a tiristori a bassa frequenza MT3, MT4, MT5 durante la commutazione di correnti elevate si ottengono grazie alle loro caratteristiche di progettazione e alla separazione galvanica dei parametri stabili.

Photo	Type	I_TAV (T_C=85ºC)	V_RRM / V_DRM	Connection diagram	Package	Dimensions, mm	PDF
	MT3-115	115A	3000 - 3600V		F	94x34x30
	MT4-115	115A	3000 - 3600V		F	94x34x30
	MT3-125	125A	2400 - 2800V		F	94x34x30
	MT4-125	125A	2400 - 2800V		F	94x34x30
	MT3-130	130A	2400 - 2800V		F	94x34x30
	MT4-130	130A	2400 - 2800V		F	94x34x30
	MT3-160	160A	2000 - 2200V		F	94x34x30
	MT3-160	160A	3000 - 3600V		C1	92x52x50
	MT4-160	160A	2000 - 2200V		F	94x34x30
	MT4-160	160A	3000 - 3600V		C1	92x52x50
	MT5-160	160A	3000 - 3600V		C1	92x52x50
	MT3-165	165A	2000 - 2200V		F	94x34x30
	MT4-165	165A	2000 - 2200V		F	94x34x30
	MT3-200	200A	1000 - 1800V		F	94x34x30
	MT3-200	200A	2600 - 2800V		C1	92x52x50
	MT4-200	200A	1000 - 1800V		F	94x34x30
	MT4-200	200A	2600 - 2800V		C1	92x52x50
	MT5-200	200A	2600 - 2800V		C1	92x52x50
	MT3-201	201A	1000 - 1800V		F	94x34x30
	MT4-201	201A	1000 - 1800V		F	94x34x30
	MT5-201	201A	1000 - 1800V		F	94x34x30
	MT3-240	240A	4600 - 6500		A2	124x60x52
	MT4-240	240A	4600 - 6500V		A2	124x60x52
	MT5-240	240A	4600 - 6500V		A2	124x60x52
	MT3-250	250A	2000 - 2400V		C1	92x52x50
	MT3-250	250A	3800 - 4400V		A2	124x60x52
	MT4-250	250A	2000 - 2400V		C1	92x52x50
	MT4-250	250A	3800 - 4400V		A2	124x60x52
	MT5-250	250A	2000 - 2400V		C1	92x52x50
	MT5-250	250A	3800 - 4400V		A2	124x60x52
	MT3-260	260A	3800 - 4400V		A2	124x60x52
	MT4-260	260A	3800 - 4400V		A2	124x60x52
	MT5-260	260A	3800 - 4400V		A2	124x60x52
	MT3-320	320A	1000 - 1800V		C1	92x52x50
	MT3-320	320A	3000 - 3600V		A2	124x60x52
	MT4-320	320A	1000 - 1800V		C1	92x52x50
	MT4-320	320A	3000 - 3600V		A2	124x60x52
	MT5-320	320A	1000 - 1800V		C1	92x52x50
	MT5-320	320A	3000 - 3600V		A2	124x60x52
	MT3-400	400A	2000 - 2800V		A2	124x60x52
	MT3-400	400A	3800 - 4400V		D	150x77x84
	MT4-400	400A	2000 - 2800V		A2	124x60x52
	MT4-400	400A	3800 - 4400V		D	150x77x84
	MT5-400	400A	2000 - 2800V		A2	124x60x52
	MT5-400	400A	3800 - 4400V		D	150x77x84
	MT3-430	430A	2000 - 2400V		A2	124x60x52
	MT4-430	430A	2000 - 2400V		A2	124x60x52
	MT5-430	430A	2000 - 2400V		A2	124x60x52
	MT3-500	500A	1400 - 1800V		A2	124x60x52
	MT3-500	500A	3000 - 3600V		D	150x77x84
	MT4-500	500A	1400 - 1800V		A2	124x60x52
	MT4-500	500A	3000 - 3600V		D	150x77x84
	MT5-500	500A	1400 - 1800V		A2	124x60x52
	MT5-500	500A	3000 - 3600V		D	150x77x84
	MT3-540	540A	1400 - 1800V		A2	124x60x52
	MT4-540	540A	1400 - 1800V		A2	124x60x52
	MT5-540	540A	1400 - 1800V		A2	124x60x52
	MT3-595	595A	1400 - 1800V		A2	124x60x52
	MT4-595	595A	1400 - 1800V		A2	124x60x52
	MT5-595	595A	1400 - 1800V		A2	124x60x52
	MT3-630	630A	1000 - 1200V		A2	124x60x52
	MT3-630	630A	2600 - 2800V		D	150x77x84
	MT4-630	630A	1000 - 1200V		A2	124x60x52
	MT4-630	630A	2600 - 2800V		D	150x77x84
	MT5-630	630A	1000 - 1200V		A2	124x60x52
	MT5-630	630A	2600 - 2800V		D	150x77x84
	MT3-650	650A	1000 - 1200V		A2	124x60x52
	MT4-650	650A	1000 - 1200V		A2	124x60x52
	MT5-650	650A	1000 - 1200V		A2	124x60x52
	MT3-700	700A	1400 - 1800V		A2	124x60x52
	MT4-700	700A	1400 - 1800V		A2	124x60x52
	MT5-700	700A	1400 - 1800V		A2	124x60x52
	MT3-740	740A	2000 - 2400V		D	150x77x84
	MT4-740	740A	2000 - 2400V		D	150x77x84
	MT5-740	740A	2000 - 2400V		D	150x77x84
	MT3-800	800A	1400 - 1800V		D	150x77x84
	MT4-800	800A	1400 - 1800V		D	150x77x84
	MT5-800	800A	1400 - 1800V		D	150x77x84
	MT3-1000	1000A	1000 - 1200V		D	150x77x84
	MT4-1000	1000A	1000 - 1200V		D	150x77x84
	MT5-1000	1000A	1000 - 1200V		D	150x77x84
	MT3-1250	1250A	100 - 800V		D	150x77x84
	MT4-1250	1250A	100 - 800V		D	150x77x84
	MT5-1250	1250A	100 - 800V		D	150x77x84

Thyristori Moduli MTC serie AS ENERGI^TM

Thyristori Moduli MTC, MTK, MTA serie AS ENERGI^TM hanno un design monolitico con due tiristori a semiconduttore (tipo tiristore-tiristore). I moduli sono utilizzati in circuiti CC e CA con carichi fino a 1200A e tensioni di inversione fino a 3600V. I tiristori moduli sono caratterizzati da un'elevata capacità di cicli elettrici e termici, il che significa alta affidabilità e lunga durata in modalità di funzionamento intensivo.

I moduli a due posizioni sono dotati di circuiti di commutazione differenti: МТC – mezzo ponte (anodo-catodo comune); МТK – catodo comune; МТA – anodo comune.

La linea di prodotti dei moduli a tiristori comprende anche moduli raffreddati ad acqua, contrassegnati dal simbolo W.

Series	I_T(AV) (T_C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	V_TM/ I_TM	V_T(TO)	r_T	R_th(j-c)	W	Outline Dimensions	Data-sheet
Series	A (°C)	V	kA	kA²·s	V/µs	A/µs	mA	V/A	V	mΩ	°C/W	g	Outline Dimensions	PDF
MTC26	26 (85)	600-1800	0.65	2.1	800	50	8	1.69/80	0.85	9.68	0.950	115	92x20x30
MTC26	26 (85)	1900-2500	0.65	2.1	800	50	10	1.82/80	0.85	9.68	0.95	115	92x20x30
MTC40	40 (85)	600-1800	1.15	6.6	800	50	8	1.60/120	0.85	5.57	0.650	115	92x20x30
MTC40	40 (85)	1900-2500	1.15	6.6	800	50	10	1.85/120	0.85	5.57	0.65	115	92x20x30
MTC55	55 (85)	600-1800	1.50	11.3	800	50	8	1.50/170	0.85	3.47	0.530	115	92x20x30
MTC55	55 (85)	1900-2500	1.50	11.3	800	50	10	1.96/170	0.85	4.80	0.49	115	92x20x30
MTC70	70 (85)	600-1800	1.70	14.5	800	50	10	1.48/210	0.80	2.64	0.410	115	92x20x30
MTC70	70 (85)	1900-2500	1.70	14.5	800	50	12	1.93/210	0.85	3.50	0.39	115	92x20x30
MTC90	90 (85)	600-1800	2.25	25	800	50	10	1.70/270	0.80	3.01	0.28	160	94x25x35
MTC90	90 (85)	1900-2500	2.25	25	800	100	12	2.12/270	0.85	3.26	0.28	160	94x25x35
MTC110	110 (85)	600-1800	2.8	39	800	100	12	1.69/330	0.80	2.29	0.250	160	94x25x35
MTC110	110 (85)	1900-2500	2.8	39	800	100	15	1.95/330	0.85	2.25	0.25	160	94x25x35
MTC110	110 (85)	2600-3600	2.80	39	800	100	18	2.68/330	1.15	2.88	0.19	320	94x36x30
MTC135	135 (85)	600-1800	3.6	65	800	100	15	1.75/410	0.80	2.85	0.200	320	94x36x30
MTC135	135 (85)	1900-2500	3.6	65	800	100	25	1.96/410	0.85	1.91	0.20	320	94x36x30
MTC135	135 (85)	2600-3600	3.60	65	800	100	25	2.35/410	0.94	2.40	0.17	320	94x36x30
MTC160	160 (85)	600-1800	6.0	180	800	100	15	1.70.480	0.80	1.69	0.170	320	94x36x30
MTC160	160 (85)	1900-2500	6.0	180	800	100	25	1.90/480	0.85	1.53	0.17	320	94x36x30
MTC182	182 (85)	600-1800	7.0	245	800	100	20	1.62/550	0.80	1.26	0.160	320	94x36x30
MTC182	182 (85)	1900-2500	7.0	245	800	100	25	1.84/550	0.85	1.21	0.16	320	94x36x30
MTC200	200 (85)	600-1800	8.0	320	800	100	25	1.65/600	0.80	1.27	0.140	860	92x50x50
MTC200	200 (85)	1900-2500	8.0	320	800	100	35	1.90/600	0.85	1.14	0.14	860	92x50x50
MTC200	200 (85)	2600-3600	8.0	320	800	100	35	2.55/600	0.96	1.30	0.12	860	92x50x50
MTC250	250 (85)	600-1800	9.0	405	800	100	25	1.57/750	0.80	0.85	0.120	860	92x50x50
MTC250	250 (85)	1900-2500	9.0	405	800	100	35	1.73/750	0.80	0.85	0.120	860	92x50x50
MTC250	250 (85)	2600-3600	9.0	405	800	100	35	2.63/750	0.91	0.90	0.11	860	92x50x50
MTC285	285 (85)	600-1800	9.1	414	800	100	25	1.45/750	0.80	0.53	0.12	860	92x50x50
MTC300	300 (85)	600-1800	9.2	423	800	100	35	1.58/900	0.80	0.72	0.10	1350	108x62x52
MTC300	300 (85)	1900-2500	9.2	423	800	100	45	1.68/900	0.85	0.65	0.10	1350	108x62x52
MTC300	300 (85)	2600-3600	9.2	423	800	100	50	2.45/900	0.93	1.0	008	1350	108x62x52
MTC350	350 (85)	600-1800	11.0	605	800	100	35	1.45/1050	0.95	0.36	0.090	1350	108x62x52
MTC350	350 (85)	1900-2500	11	605	800	100	45	1.89/1050	0.84	0.50	0.09	1350	108x62x52
MTC400	400 (85)	600-1800	12.5	781	800	100	35	1.52/1200	0.80	0.49	0.080	2040	124x66x64
MTC400	400 (85)	1900-2500	12.5	781	800	100	45	1.94/1200	0.83	0.42	0.08	1350	108x62x52
MTC400	400 (85)	2600-3600	12.5	781	800	100	50	2.35/1200	0.98	0.88	0.054	2300	135x76x62
MTC400-W	400 (55)	600-1800	12.5	781	800	100	35	1.90/1200	0.8	0.8	0.11	1300	92x50x57
MTC400-W	400 (55)	1900-2500	12.5	781	800	100	45	2.18/1200	0.82	0.79	0.11	1300	92x50x57
MTC400-W	400 (55)	2600-3600	12.5	781	800	100	50	2.85/1200	1.12	1.25	0.073	1820	108x62x58
MTC500	500 (85)	600-1800	14.5	1051	800	100	35	1.44/1500	0.80	0.34	0.065	2040	124x66x64
MTC500	500 (85)	1900-2500	14.5	1051	800	100	45	1.92/1500	0.85	0.39	0.06	2300	135x76x62
MTC500-W	500 (55)	600-1800	14.5	1051	800	100	35	1.90/1500	0.80	0.64	0.087	1820	108x62x58
MTC500-W	500 (55)	1900-2500	14.5	1051	800	100	45	2.15/1500	0.87	0.78	0.073	1820	108x62x58
MTC500-W	500 (55)	2600-3600	14.5	1051	800	100	50	2.95/1500	1.09	1.19	0.054	2600	135x76x68
MTC570	570 (85)	600-1800	15	1125	800	100	35	1.45/1600	0.80	0.20	0.065	1300	124x60x51
MTC600	600 (85)	600-1800	16	1280	800	100	45	1.45/1800	0.80	0.28	0.054	2300	135x76x62
MTC600	600 (85)	1900-2500	16	1280	800	100	50	1.80/1800	0.88	0.24	0.054	2300	135x76x62
MTC600-W	600 (55)	600-1800	16	1280	800	100	45	1.90/1800	0.80	0.53	0.073	1820	108x62x58
MTC600-W	600 (55)	1900-2500	16	1280	800	100	50	2.15/1800	0.89	0.83	0.054	2600	135x76x68
MTC600-W	600 (55)	2600-3600	16	1280	800	100	55	2.95/1800	1.02	0.95	0.048	2600	135x76x68
MTC800	800 (85)	600-1800	22	2420	800	100	45	1.86/2400	0.80	0.20	0.042	3500	150x76x78
MTC800-W	800 (55)	600-1800	22	2420	800	100	45	1.95/1800	0.80	0.42	0.054	2600	135x76x68
MTC800-W	800 (55)	1900-2500	22	2420	800	100	50	2.35/1800	0.88	0.47	0.048	2600	135x76x68
MTC1000	1000 (85)	600-1800	28	3920	800	100	55	1.96/3000	0.80	0.15	0.034	3800	150x77x83
MTC1000-W	1000 (55)	600-1800	28	3920	800	100	55	1.95/3000	0.81	0.21	0.052	3600	150x76x78
MTC1200	1200 (85)	600-1800	34	5780	800	100	55	1.76/3000	0.80	0.09	0.031	3800	150x77x83

MTC...W – moduli raffreddati ad acqua

Thyristori Moduli MTK serie AS ENERGI^TM

Thyristori Moduli MTK serie AS ENERGI^TM sono utilizzati in circuiti CC e CA con carichi fino a 1200A e tensioni di inversione fino a 3600V. Schema elettrico dei moduli MTK – catodo comune.

La linea di prodotti dei moduli a tiristori comprende anche moduli raffreddati ad acqua, contrassegnati dal simbolo W.

Series	I_T(AV) (T_C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	V_TM/ I_TM	V_T(TO)	r_T	R_th(j-c)	W	Outline Dimensions	Data-sheet
Series	A (°C)	V	kA	kA²·s	V/µs	A/µs	mA	V/A	V	mΩ	°C/W	g	Outline Dimensions	PDF
MTK26	26 (85)	600-1800	0.65	2.1	800	50	8	1.69/80	0.85	9.68	0.950	115	92x20x30
MTK26	26 (85)	1900-2500	0.65	2.1	800	50	10	1.82/80	0.85	9.68	0.95	115	92x20x30
MTK40	40 (85)	600-1800	1.15	6.6	800	50	8	1.60/120	0.85	5.57	0.650	115	92x20x30
MTK40	40 (85)	1900-2500	1.15	6.6	800	50	10	1.85/120	0.85	5.57	0.65	115	92x20x30
MTK55	55 (85)	600-1800	1.50	11.3	800	50	8	1.50/170	0.85	3.47	0.530	115	92x20x30
MTK55	55 (85)	1900-2500	1.50	11.3	800	50	10	1.96/170	0.85	4.80	0.49	115	92x20x30
MTK70	70 (85)	600-1800	1.70	14.5	800	50	10	1.48/210	0.80	2.64	0.410	115	92x20x30
MTK70	70 (85)	1900-2500	1.70	14.5	800	50	12	1.93/210	0.85	3.50	0.39	115	92x20x30
MTK90	90 (85)	600-1800	2.25	25	800	50	10	1.70/270	0.80	3.01	0.28	160	94x25x35
MTK90	90 (85)	1900-2500	2.25	25	800	100	12	2.12/270	0.85	3.26	0.28	160	94x25x35
MTK110	110 (85)	600-1800	2.8	39	800	100	12	1.69/330	0.80	2.29	0.250	160	94x25x35
MTK110	110 (85)	1900-2500	2.8	39	800	100	15	1.95/330	0.85	2.25	0.25	160	94x25x35
MTK110	110 (85)	2600-3600	2.80	39	800	100	18	2.68/330	1.15	2.88	0.19	320	94x36x30
MTK135	135 (85)	600-1800	3.6	65	800	100	15	1.75/410	0.80	2.85	0.200	320	94x36x30
MTK135	135 (85)	1900-2500	3.6	65	800	100	25	1.96/410	0.85	1.91	0.20	320	94x36x30
MTK135	135 (85)	2600-3600	3.60	65	800	100	25	2.35/410	0.94	2.40	0.17	320	94x36x30
MTK160	160 (85)	600-1800	6.0	180	800	100	15	1.70.480	0.80	1.69	0.170	320	94x36x30
MTK160	160 (85)	1900-2500	6.0	180	800	100	25	1.90/480	0.85	1.53	0.17	320	94x36x30
MTK182	182 (85)	600-1800	7.0	245	800	100	20	1.62/550	0.80	1.26	0.160	320	94x36x30
MTK182	182 (85)	1900-2500	7.0	245	800	100	25	1.84/550	0.85	1.21	0.16	320	94x36x30
MTK200	200 (85)	600-1800	8.0	320	800	100	25	1.65/600	0.80	1.27	0.140	860	92x50x50
MTK200	200 (85)	1900-2500	8.0	320	800	100	35	1.90/600	0.85	1.14	0.14	860	92x50x50
MTK200	200 (85)	2600-3600	8.0	320	800	100	35	2.55/600	0.96	1.30	0.12	860	92x50x50
MTK250	250 (85)	600-1800	9.0	405	800	100	25	1.57/750	0.80	0.85	0.120	860	92x50x50
MTK250	250 (85)	1900-2500	9.0	405	800	100	35	1.73/750	0.80	0.85	0.120	860	92x50x50
MTK250	250 (85)	2600-3600	9.0	405	800	100	35	2.63/750	0.91	0.90	0.11	860	92x50x50
MTK285	285 (85)	600-1800	9.1	414	800	100	25	1.45/750	0.80	0.53	0.12	860	92x50x50
MTK300	300 (85)	600-1800	9.2	423	800	100	35	1.58/900	0.80	0.72	0.10	1350	108x62x52
MTK300	300 (85)	1900-2500	9.2	423	800	100	45	1.68/900	0.85	0.65	0.10	1350	108x62x52
MTK300	300 (85)	2600-3600	9.2	423	800	100	50	2.45/900	0.93	1.0	008	1350	108x62x52
MTK350	350 (85)	600-1800	11.0	605	800	100	35	1.45/1050	0.95	0.36	0.090	1350	108x62x52
MTK350	350 (85)	1900-2500	11	605	800	100	45	1.89/1050	0.84	0.50	0.09	1350	108x62x52
MTK400	400 (85)	600-1800	12.5	781	800	100	35	1.52/1200	0.80	0.49	0.080	2040	124x66x64
MTK400	400 (85)	1900-2500	12.5	781	800	100	45	1.94/1200	0.83	0.42	0.08	1350	108x62x52
MTK400	400 (85)	2600-3600	12.5	781	800	100	50	2.35/1200	0.98	0.88	0.054	2300	135x76x62
MTK400-W	400 (55)	600-1800	12.5	781	800	100	35	1.90/1200	0.8	0.8	0.11	1300	92x50x57
MTK400-W	400 (55)	1900-2500	12.5	781	800	100	45	2.18/1200	0.82	0.79	0.11	1300	92x50x57
MTK400-W	400 (55)	2600-3600	12.5	781	800	100	50	2.85/1200	1.12	1.25	0.073	1820	108x62x58
MTK500	500 (85)	600-1800	14.5	1051	800	100	35	1.44/1500	0.80	0.34	0.065	2040	124x66x64
MTK500	500 (85)	1900-2500	14.5	1051	800	100	45	1.92/1500	0.85	0.39	0.06	2300	135x76x62
MTK500-W	500 (55)	600-1800	14.5	1051	800	100	35	1.90/1500	0.80	0.64	0.087	1820	108x62x58
MTK500-W	500 (55)	1900-2500	14.5	1051	800	100	45	2.15/1500	0.87	0.78	0.073	1820	108x62x58
MTK500-W	500 (55)	2600-3600	14.5	1051	800	100	50	2.95/1500	1.09	1.19	0.054	2600	135x76x68
MTK570	570 (85)	600-1800	15	1125	800	100	35	1.45/1600	0.80	0.20	0.065	1300	124x60x51
MTK600	600 (85)	600-1800	16	1280	800	100	45	1.45/1800	0.80	0.28	0.054	2300	135x76x62
MTK600	600 (85)	1900-2500	16	1280	800	100	50	1.80/1800	0.88	0.24	0.054	2300	135x76x62
MTK600-W	600 (55)	600-1800	16	1280	800	100	45	1.90/1800	0.80	0.53	0.073	1820	108x62x58
MTK600-W	600 (55)	1900-2500	16	1280	800	100	50	2.15/1800	0.89	0.83	0.054	2600	135x76x68
MTK600-W	600 (55)	2600-3600	16	1280	800	100	55	2.95/1800	1.02	0.95	0.048	2600	135x76x68
MTK800	800 (85)	600-1800	22	2420	800	100	45	1.86/2400	0.80	0.20	0.042	3500	150x76x78
MTK800-W	800 (55)	600-1800	22	2420	800	100	45	1.95/1800	0.80	0.42	0.054	2600	135x76x68
MTK800-W	800 (55)	1900-2500	22	2420	800	100	50	2.35/1800	0.88	0.47	0.048	2600	135x76x68
MTK1000	1000 (85)	600-1800	28	3920	800	100	55	1.96/3000	0.80	0.15	0.034	3800	150x77x83
MTK1000-W	1000 (55)	600-1800	28	3920	800	100	55	1.95/3000	0.81	0.21	0.052	3600	150x76x78
MTK1200	1200 (85)	600-1800	34	5780	800	100	55	1.76/3000	0.80	0.09	0.031	3800	150x77x83

MTK...W – moduli raffreddati ad acqua

Thyristori Moduli MTA serie AS ENERGI^TM

Thyristori Moduli MTA serie AS ENERGI^TM sono utilizzati in circuiti CC e CA con carichi fino a 1200A e tensioni di inversione fino a 3600V. Schema elettrico dei moduli MTA – anodo comune.

La linea di prodotti dei moduli a tiristori comprende anche moduli raffreddati ad acqua, contrassegnati dal simbolo W.

Series	I_T(AV) (T_C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	V_TM/ I_TM	V_T(TO)	r_T	R_th(j-c)	W	Outline Dimensions	Data-sheet
Series	A (°C)	V	kA	kA²·s	V/µs	A/µs	mA	V/A	V	mΩ	°C/W	g	Outline Dimensions	PDF
MTA26	26 (85)	600-1800	0.65	2.1	800	50	8	1.69/80	0.85	9.68	0.950	115	92x20x30
MTA26	26 (85)	1900-2500	0.65	2.1	800	50	10	1.82/80	0.85	9.68	0.95	115	92x20x30
MTA40	40 (85)	600-1800	1.15	6.6	800	50	8	1.60/120	0.85	5.57	0.650	115	92x20x30
MTA40	40 (85)	1900-2500	1.15	6.6	800	50	10	1.85/120	0.85	5.57	0.65	115	92x20x30
MTA55	55 (85)	600-1800	1.50	11.3	800	50	8	1.50/170	0.85	3.47	0.530	115	92x20x30
MTA55	55 (85)	1900-2500	1.50	11.3	800	50	10	1.96/170	0.85	4.80	0.49	115	92x20x30
MTA70	70 (85)	600-1800	1.70	14.5	800	50	10	1.48/210	0.80	2.64	0.410	115	92x20x30
MTA70	70 (85)	1900-2500	1.70	14.5	800	50	12	1.93/210	0.85	3.50	0.39	115	92x20x30
MTA90	90 (85)	600-1800	2.25	25	800	50	10	1.70/270	0.80	3.01	0.28	160	94x25x35
MTA90	90 (85)	1900-2500	2.25	25	800	100	12	2.12/270	0.85	3.26	0.28	160	94x25x35
MTA110	110 (85)	600-1800	2.8	39	800	100	12	1.69/330	0.80	2.29	0.250	160	94x25x35
MTA110	110 (85)	1900-2500	2.8	39	800	100	15	1.95/330	0.85	2.25	0.25	160	94x25x35
MTA110	110 (85)	2600-3600	2.80	39	800	100	18	2.68/330	1.15	2.88	0.19	320	94x36x30
MTA135	135 (85)	600-1800	3.6	65	800	100	15	1.75/410	0.80	2.85	0.200	320	94x36x30
MTA135	135 (85)	1900-2500	3.6	65	800	100	25	1.96/410	0.85	1.91	0.20	320	94x36x30
MTA135	135 (85)	2600-3600	3.60	65	800	100	25	2.35/410	0.94	2.40	0.17	320	94x36x30
MTA160	160 (85)	600-1800	6.0	180	800	100	15	1.70.480	0.80	1.69	0.170	320	94x36x30
MTA160	160 (85)	1900-2500	6.0	180	800	100	25	1.90/480	0.85	1.53	0.17	320	94x36x30
MTA182	182 (85)	600-1800	7.0	245	800	100	20	1.62/550	0.80	1.26	0.160	320	94x36x30
MTA182	182 (85)	1900-2500	7.0	245	800	100	25	1.84/550	0.85	1.21	0.16	320	94x36x30
MTA200	200 (85)	600-1800	8.0	320	800	100	25	1.65/600	0.80	1.27	0.140	860	92x50x50
MTA200	200 (85)	1900-2500	8.0	320	800	100	35	1.90/600	0.85	1.14	0.14	860	92x50x50
MTA200	200 (85)	2600-3600	8.0	320	800	100	35	2.55/600	0.96	1.30	0.12	860	92x50x50
MTA250	250 (85)	600-1800	9.0	405	800	100	25	1.57/750	0.80	0.85	0.120	860	92x50x50
MTA250	250 (85)	1900-2500	9.0	405	800	100	35	1.73/750	0.80	0.85	0.120	860	92x50x50
MTA250	250 (85)	2600-3600	9.0	405	800	100	35	2.63/750	0.91	0.90	0.11	860	92x50x50
MTA285	285 (85)	600-1800	9.1	414	800	100	25	1.45/750	0.80	0.53	0.12	860	92x50x50
MTA300	300 (85)	600-1800	9.2	423	800	100	35	1.58/900	0.80	0.72	0.10	1350	108x62x52
MTA300	300 (85)	1900-2500	9.2	423	800	100	45	1.68/900	0.85	0.65	0.10	1350	108x62x52
MTA300	300 (85)	2600-3600	9.2	423	800	100	50	2.45/900	0.93	1.0	008	1350	108x62x52
MTA350	350 (85)	600-1800	11.0	605	800	100	35	1.45/1050	0.95	0.36	0.090	1350	108x62x52
MTA350	350 (85)	1900-2500	11	605	800	100	45	1.89/1050	0.84	0.50	0.09	1350	108x62x52
MTA400	400 (85)	600-1800	12.5	781	800	100	35	1.52/1200	0.80	0.49	0.080	2040	124x66x64
MTA400	400 (85)	1900-2500	12.5	781	800	100	45	1.94/1200	0.83	0.42	0.08	1350	108x62x52
MTA400	400 (85)	2600-3600	12.5	781	800	100	50	2.35/1200	0.98	0.88	0.054	2300	135x76x62
MTA400-W	400 (55)	600-1800	12.5	781	800	100	35	1.90/1200	0.8	0.8	0.11	1300	92x50x57
MTA400-W	400 (55)	1900-2500	12.5	781	800	100	45	2.18/1200	0.82	0.79	0.11	1300	92x50x57
MTA400-W	400 (55)	2600-3600	12.5	781	800	100	50	2.85/1200	1.12	1.25	0.073	1820	108x62x58
MTA500	500 (85)	600-1800	14.5	1051	800	100	35	1.44/1500	0.80	0.34	0.065	2040	124x66x64
MTA500	500 (85)	1900-2500	14.5	1051	800	100	45	1.92/1500	0.85	0.39	0.06	2300	135x76x62
MTA500-W	500 (55)	600-1800	14.5	1051	800	100	35	1.90/1500	0.80	0.64	0.087	1820	108x62x58
MTA500-W	500 (55)	1900-2500	14.5	1051	800	100	45	2.15/1500	0.87	0.78	0.073	1820	108x62x58
MTA500-W	500 (55)	2600-3600	14.5	1051	800	100	50	2.95/1500	1.09	1.19	0.054	2600	135x76x68
MTA570	570 (85)	600-1800	15	1125	800	100	35	1.45/1600	0.80	0.20	0.065	1300	124x60x51
MTA600	600 (85)	600-1800	16	1280	800	100	45	1.45/1800	0.80	0.28	0.054	2300	135x76x62
MTA600	600 (85)	1900-2500	16	1280	800	100	50	1.80/1800	0.88	0.24	0.054	2300	135x76x62
MTA600-W	600 (55)	600-1800	16	1280	800	100	45	1.90/1800	0.80	0.53	0.073	1820	108x62x58
MTA600-W	600 (55)	1900-2500	16	1280	800	100	50	2.15/1800	0.89	0.83	0.054	2600	135x76x68
MTA600-W	600 (55)	2600-3600	16	1280	800	100	55	2.95/1800	1.02	0.95	0.048	2600	135x76x68
MTA800	800 (85)	600-1800	22	2420	800	100	45	1.86/2400	0.80	0.20	0.042	3500	150x76x78
MTA800-W	800 (55)	600-1800	22	2420	800	100	45	1.95/1800	0.80	0.42	0.054	2600	135x76x68
MTA800-W	800 (55)	1900-2500	22	2420	800	100	50	2.35/1800	0.88	0.47	0.048	2600	135x76x68
MTA1000	1000 (85)	600-1800	28	3920	800	100	55	1.96/3000	0.80	0.15	0.034	3800	150x77x83
MTA1000-W	1000 (55)	600-1800	28	3920	800	100	55	1.95/3000	0.81	0.21	0.052	3600	150x76x78
MTA1200	1200 (85)	600-1800	34	5780	800	100	55	1.76/3000	0.80	0.09	0.031	3800	150x77x83

MTA...W – moduli raffreddati ad acqua

Thyristori Moduli TT serie Infineon Technologies

Thyristori Moduli TT serie Infineon Technologies sono progettati e assemblati con contatti a pressione e saldature ad alta affidabilità, che risponde ai requisiti specifici delle applicazioni ottimizzate per costi e prestazioni.

I moduli a tiristori di potenza sono disponibili in una gamma di correnti da 55A a 820A e tensioni da 1200V a 3800V. Schema del circuito elettrico dei tiristori moduli Infineon – mezzo ponte (anodo-catodo comune).

Type	I_T(AV)M (T_C,°C)	V_RRM V_DRM	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	W	Package, Dimensions L×B×H	Replacement AS ENERGI^TM	Data sheet
Type	A	V	A	kA²·s	V	mΩ	ºC	K/W	kg	mm	Replacement AS ENERGI^TM	PDF
Thyristor modules - baseplate 20x58 mm - solder bond
TT60N16SOF	55 (85)	1600	1200	7.20	1.00	4.80	130	0.49	0.075	TS20 93x20x30	AMTT60N16SOF
TT60N16SOFB01	55 (85)	1600	1200	7.20	1.00	4.80	130	0.49	0.075	TS20 93x20x30	AMTT60N16SOFB01
TT120N16SOF	120 (85)	1600	2250	18.05	0.90	3.35	130	0.20	0.075	TS20 93x20x30	AMTT120N16SOF
TT120N16SOFB01	120 (85)	1600	1900	18.05	0.90	3.35	130	0.20	0.075	TS20 93x20x30	AMTT120N16SOFB01
Thyristor modules - baseplate 20x92 mm - pressure contact
TT61N14KOF	60 (85)	1400	1400	9.80	0.80	3.40	125	0.52	0.16	TP20 92x20x30	AMTT61N14KOF
TT61N16KOF	60 (85)	1600	1400	9.80	0.80	3.40	125	0.52	0.16	TP20 92x20x30	AMTT61N16KOF
TT92N12KOF	92 (85)	1200	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 92x20x30	AMTT92N12KOF
TT92N16KOF	92 (85)	1600	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 92x20x30	AMTT92N16KOF
TT104N14KOF	102 (85)	1400	1800	16.20	0.85	2.43	140	0.37	0.16	TP20 92x20x30	AMTT104N14KOF
Thyristor modules - baseplate 34x94 mm - solder bond
TT140N16SOF	140 (85)	1600	4000	80.00	1.00	1.60	125	0.19	0.165	TS34 94x34x30	AMTT140N16SOF
TT160N16SOF	160 (85)	1600	4500	101.30	1.10	0.99	125	0.165	0.165	TS34-2 94x34x30	AMTT160N16SOF
TT175N16SOF	175 (85)	1600	5400	125.00	0.83	1.30	125	0.164	0.165	TS34 94x34x30	AMTT175N16SOF
TT190N16SOF	190 (85)	1600	4500	101.30	0.85	0.90	125	0.165	0.165	TS34-2 94x34x30	AMTT190N16SOF
TT190N18SOF	190 (85)	1800	4500	101.30	0.85	0.90	125	0.165	0.165	TS34-2 94x34x30 94x34x30	AMTT190N18SOF
TT240N16SOF	240 (85)	1600	4400	96.80	0.85	0.90	140	0.165	0.165	TS34-2 94x34x30	AMTT240N16SOF
TT240N18SOF	240 (85)	1800	4400	96.80	0.85	0.90	140	0.165	0.165	TS34-2 94x34x30	AMTT240N18SOF
Thyristor modules - baseplate 34x94 mm - pressure contact
TT122N22KOF	122 (85)	2200	2950	43.50	1.00	2.15	125	0.20	0.31	TP34 94x34x30	AMTT122N22KOF
TT142N16KOF	142 (85)	1600	4100	84.00	0.90	1.10	125	0.22	0.31	TP34 94x34x30	AMTT142N16KOF
TT162N14KOF	162 (85)	1400	4400	97.00	0.85	0.95	125	0.20	0.31	TP34 94x34x30	AMTT162N14KOF
TT162N16KOF	162 (85)	1600	4400	97.00	0.85	0.95	125	0.20	0.31	TP34 94x34x30	AMTT162N16KOF
TT180N12KOF	180 (85)	1200	4100	84.00	0.85	0.90	130	0.20	0.31	TP34 94x34x30	AMTT180N12KOF
TT180N16KOF	180 (85)	1600	4100	84.00	0.85	0.90	130	0.20	0.31	TP34 94x34x30	AMTT180N16KOF
Thyristor modules - baseplate 50x92 mm - solder bond
TT280N16SOF	280 (85)	1600	7800	304.2	0.77	0.82	130	0.11	0.37	TS50 115x50x53	AMTT280N16SOF
TT280N18SOF	280 (85)	1800	7800	304.2	0.77	0.82	130	0.11	0.37	TS50 115x50x53	AMTT280N18SOF
TT320N16SOF	320 (85)	1600	8200	335.0	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTT320N16SOF
TT320N16SOF TIM	320 (85)	1600	8200	335.0	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTT320N16SOF TIM
TT320N18SOF	320 (85)	1800	8200	335.0	0.77	0.58	130	0.11	0.37	TS50 115x50x53	AMTT320N18SOF
TT390N16SOF	380 (85)	1600	8100	328.0	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTT390N16SOF
TT390N18SOF	380 (85)	1800	8100	328.0	0.77	0.58	140	0.11	0.37	TS50 115x50x53	AMTT390N18SOF
Thyristor modules - baseplate 50x92 mm - pressure contact
TT170N14KOF	170 (85)	1400	4600	106.0	0.95	1.00	125	0.17	0.8	TP50A 115x50x52	AMTT170N14KOF
TT170N16KOF	170 (85)	1600	4600	106.0	0.95	1.00	125	0.17	0.8	TP50A 115x50x52	AMTT170N16KOF
TT170N18KOF	170 (85)	1800	4600	106.0	0.95	1.00	125	0.17	0.8	TP50A 115x50x52	AMTT170N18KOF
TT210N18KOF	210 (85)	1800	5800	168.0	1.00	0.85	125	0.13	0.8	TP50A 115x50x52	AMTT210N18KOF
TT215N18KOF	215 (85)	1800	6300	198.0	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTT215N18KOF
TT215N20KOF	215 (85)	2000	6300	198.0	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTT215N20KOF
TT215N22KOF	215 (85)	2200	6300	198.0	0.95	0.92	125	0.13	0.8	TP50A 115x50x52	AMTT215N22KOF
TT250N14KOF	250 (85)	1400	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N14KOF
TT250N16KOF	250 (85)	1600	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N16KOF
TT250N16KOF TIM	250 (85)	1600	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N16KOF TIM
TT250N18KOF	250 (85)	1800	7000	245.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT250N18KOF
TT251N14KOF	250 (85)	1400	8000	320.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT251N14KOF
TT251N16KOF	250 (85)	1600	8000	320.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT251N16KOF
TT251N18KOF	250 (85)	1800	8000	320.0	0.80	0.70	125	0.13	0.8	TP50A 115x50x52	AMTT251N18KOF
TT260N22KOF	260 (85)	2200	8000	320.0	0.85	0.64	125	0.12	0.8	TP50A 115x50x52	AMTT260N22KOF
TT270N16KOF	270 (92)	1600	9000	400.0	0.80	0.58	125	0.12	0.8	TP50A 115x50x52	AMTT270N16KOF
TT285N16KOF	285 (92)	1600	10000	781.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT285N16KOF
TT330N12KOF	330 (85)	1200	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N12KOF
TT330N14KOF	330 (85)	1400	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N14KOF
TT330N16KOF	330 (85)	1600	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N16KOF
TT330N16KOF TIM	330 (85)	1600	10000	500.0	0.80	0.50	130	0.112	0.8	TP50A 115x50x52	AMTT330N16KOF TIM
Thyristor modules - baseplate 60x124 mm - pressure contact
TT240N36KOF	240 (85)	3600	5500	151	1.17	1.70	125	0.078	1.5	TP60 150x60x52	AMTT240N36KOF
TT240N38KOF	240 (85)	3800	5500	151	1.17	1.70	125	0.078	1.5	TP60 150x60x52	AMTT240N38KOF
TT400N24KOF	400 (85)	2400	11000	605	1.00	0.50	125	0.065	1.5	TP60 150x60x52	AMTT400N24KOF
TT400N26KOF	400 (85)	2600	11000	605	1.00	0.50	125	0.065	1.5	TP60 150x60x52	AMTT400N26KOF
TT430N22KOF	430 (85)	2200	12000	1051	0.95	0.45	125	0.065	1.5	TP60A 150x60x52	AMTT430N22KOF
TT500N12KOF	500 (85)	1200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N12KOF
TT500N14KOF	500 (85)	1400	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N14KOF
TT500N16KOF	500 (85)	1600	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N16KOF
TT500N16KOF TIM	500 (85)	1600	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N16KOF TIM
TT500N18KOF	500 (85)	1800	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT500N18KOF
TT520N22KOF	520 (85)	2200	14500	1051	0.85	0.35	125	0.058	1.5	TP60A 150x60x52	AMTT520N22KOF
TT570N16KOF	570 (87)	1600	14000	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTT570N16KOF
TT570N18KOF	570 (87)	1800	16500	2000	0.80	0.30	125	0.058	1.5	TP60A 150x60x52	AMTT570N18KOF
TT600N16KOF	600 (85)	1600	17500	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTT600N16KOF
TT600N16KOF TIM	600 (85)	1600	17500	1531	0.80	0.23	125	0.058	1.5	TP60A 150x60x52	AMTT600N16KOF TIM
Thyristor modules - baseplate 60x124 mm - pressure contact
TT700N22KOF	700 (85)	2200	17100	1462	0.85	0.35	135	0.049	1.4	TP60A 150x60x52	AMTT700N22KOF
TT820N16KOF	820 (85)	1600	20100	2020	0.80	0.23	135	0.048	1.4	TP60A 150x60x52	AMTT820N16KOF
TT820N16KOF TIM	820 (85)	1600	20100	2020	0.80	0.23	135	0.048	1.4	TP60A 150x60x52	AMTT820N16KOF TIM

Thyristori Moduli VS-VSKT serie Vishay Semiconductors

Thyristori Moduli VS-VSKT serie Vishay Semiconductors hanno un design monolitico con topologia a semiconduttore doppia o singola (tipo tiristore-tiristore e tiristore singolo). Utilizzati in circuiti CC e CA con carichi da 27A a 500A e tensioni d'impulso inverse da 400V a 2000V.

I moduli a due posizioni sono dotati di circuiti di commutazione differenti: mezzo ponte (anodo-catodo comune), catodo comune, anodo comune, singolo tiristore.

Type	I_T(AV)M (T_C,°C)	V_RRM V_DRM	I_TSM	I²t	V_T(T0)	r_T	T_{vj max}	R_th(j-c)	W	Package, Dimensions L×B×H	Replacement AS ENERGI^TM	Data sheet
Type	A	V	A	kA²·s	V	mΩ	ºC	K/W	g	mm	Replacement AS ENERGI^TM	PDF
VS-VSKT26 - half-bridge
VS-VSKT26/04	27 (85)	400	400	0.8	1.09	7.31	125	0.212	75	ADD-A-PAK 92х23х30	ASMTKT26/04
VS-VSKT26/06		600									ASMTKT26/06
VS-VSKT26/08		800									ASMTKT26/08
VS-VSKT26/10		1000									ASMTKT26/10
VS-VSKT26/12		1200									ASMTKT26/12
VS-VSKT26/14		1400									ASMTKT26/14
VS-VSKT26/16		1600									ASMTKT26/16
VS-VSKU26 - common cathode
VS-VSKU26/04	27 (85)	400	400	0.8	1.09	7.31	125	0.212	75	ADD-A-PAK 92х23х30	ASMTKU26/04
VS-VSKU26/06		600									ASMTKU26/06
VS-VSKU26/08		800									ASMTKU26/08
VS-VSKU26/10		1000									ASMTKU26/10
VS-VSKU26/12		1200									ASMTKU26/12
VS-VSKU26/14		1400									ASMTKU26/14
VS-VSKU26/16		1600									ASMTKU26/16
VS-VSKV26 - common anode
VS-VSKV26/04	27 (85)	400	400	0.8	1.09	7.31	125	0.212	75	ADD-A-PAK 92х23х30	ASMTKV26/04
VS-VSKV26/06		600									ASMTKV26/06
VS-VSKV26/08		800									ASMTKV26/08
VS-VSKV26/10		1000									ASMTKV26/10
VS-VSKV26/12		1200									ASMTKV26/12
VS-VSKV26/14		1400									ASMTKV26/14
VS-VSKV26/16		1600									ASMTKV26/16
VS-VSKT41 - half-bridge
VS-VSKT41/04	45 (85)	400	850	3.61	1.12	4.5	125	0.110	75	ADD-A-PAK 92х23х30	ASMTKT41/04
VS-VSKT41/06		600									ASMTKT41/06
VS-VSKT41/08		800									ASMTKT41/08
VS-VSKT41/10		1000									ASMTKT41/10
VS-VSKT41/12		1200									ASMTKT41/12
VS-VSKT41/14		1400									ASMTKT41/14
VS-VSKT41/16		1600									ASMTKT41/16
VS-VSKU41 - common cathode
VS-VSKU41/04	45 (85)	400	850	3.61	1.12	4.5	125	0.110	75	ADD-A-PAK 92х23х30	ASMTKU41/04
VS-VSKU41/06		600									ASMTKU41/06
VS-VSKU41/08		800									ASMTKU41/08
VS-VSKU41/10		1000									ASMTKU41/10
VS-VSKU41/12		1200									ASMTKU41/12
VS-VSKU41/14		1400									ASMTKU41/14
VS-VSKU41/16		1600									ASMTKU41/16
VS-VSKV41 - common anode
VS-VSKV41/04	45 (85)	400	850	3.61	1.12	4.5	125	0.110	75	ADD-A-PAK 92х23х30	ASMTKV41/04
VS-VSKV41/06		600									ASMTKV41/06
VS-VSKV41/08		800									ASMTKV41/08
VS-VSKV41/10		1000									ASMTKV41/10
VS-VSKV41/12		1200									ASMTKV41/12
VS-VSKV41/14		1400									ASMTKV41/14
VS-VSKV41/16		1600									ASMTKV41/16
VS-T50RIA - single thyristor
VS-T50RIA20	50 (70)	200	1310	8.55	1.13	3.3	125	0.08	54	D-55 41x27x32	ASMTT50RIA20
VS-T50RIA40		400									ASMTT50RIA40
VS-T50RIA60		600									ASMTT50RIA60
VS-T50RIA60S90		600									ASMTT50RIA60S90
VS-T50RIA80		800									ASMTT50RIA80
VS-T50RIA100		1000									ASMTT50RIA100
VS-T50RIA120		1200									ASMTT50RIA120
VS-T50RIA120S90		1200									ASMTT50RIA120S90
VS-VSKT56 - half-bridge
VS-VSKT56/04	60 (85)	400	1200	7.20	1.02	3.77	125	0.088	75	ADD-A-PAK 92х23х30	ASMTKT56/04
VS-VSKT56/06		600									ASMTKT56/06
VS-VSKT56/08		800									ASMTKT56/08
VS-VSKT56/10		1000									ASMTKT56/10
VS-VSKT56/12		1200									ASMTKT56/12
VS-VSKT56/14		1400									ASMTKT56/14
VS-VSKT56/16		1600									ASMTKT56/16
VS-VSKU56 - common cathode
VS-VSKU56/04	60 (85)	400	1200	7.20	1.02	3.77	125	0.088	75	ADD-A-PAK 92х23х30	ASMTKU56/04
VS-VSKU56/06		600									ASMTKU56/06
VS-VSKU56/08		800									ASMTKU56/08
VS-VSKU56/10		1000									ASMTKU56/10
VS-VSKU56/12		1200									ASMTKU56/12
VS-VSKU56/14		1400									ASMTKU56/14
VS-VSKU56/16		1600									ASMTKU56/16
VS-VSKV56 - common anode
VS-VSKV56/04	60 (85)	400	1200	7.20	1.02	3.77	125	0.088	75	ADD-A-PAK 92х23х30	ASMTKV56/04
VS-VSKV56/06		600									ASMTKV56/06
VS-VSKV56/08		800									ASMTKV56/08
VS-VSKV56/10		1000									ASMTKV56/10
VS-VSKV56/12		1200									ASMTKV56/12
VS-VSKV56/14		1400									ASMTKV56/14
VS-VSKV56/16		1600									ASMTKV56/16
VS-T70RIA - single thyristor
VS-T70RIA20	70 (70)	200	1660	13.86	0.88	3.2	125	0.07	54	D-55 41x27x32	ASMTT70RIA20
VS-T70RIA40		400									ASMTT70RIA40
VS-T70RIA60		600									ASMTT70RIA60
VS-T70RIA80		800									ASMTT70RIA80
VS-T70RIA100		1000									ASMTT70RIA100
VS-T70RIA120		1200									ASMTT70RIA120
VS-T70RIA120S90		1200									ASMTT70RIA120S90
VS-VSKT71 - half-bridge
VS-VSKT71/04	75 (85)	400	1300	8.45	1.08	2.86	125	0.052	75	ADD-A-PAK 92х23х30	ASMTKT71/04
VS-VSKT71/06		600									ASMTKT71/06
VS-VSKT71/08		800									ASMTKT71/08
VS-VSKT71/10		1000									ASMTKT71/10
VS-VSKT71/12		1200									ASMTKT71/12
VS-VSKT71/14		1400									ASMTKT71/14
VS-VSKT71/16		1600									ASMTKT71/16
VS-VSKU71 - common cathode
VS-VSKU71/04	75 (85)	400	1300	8.45	1.08	2.86	125	0.052	75	ADD-A-PAK 92х23х30	ASMTKU71/04
VS-VSKU71/06		600									ASMTKU71/06
VS-VSKU71/08		800									ASMTKU71/08
VS-VSKU71/10		1000									ASMTKU71/10
VS-VSKU71/12		1200									ASMTKU71/12
VS-VSKU71/14		1400									ASMTKU71/14
VS-VSKU71/16		1600									ASMTKU71/16
VS-VSKV71 - common anode
VS-VSKV71/04	75 (85)	400	1300	8.45	1.08	2.86	125	0.052	75	ADD-A-PAK 92х23х30	ASMTKV71/04
VS-VSKV71/06		600									ASMTKV71/06
VS-VSKV71/08		800									ASMTKV71/08
VS-VSKV71/10		1000									ASMTKV71/10
VS-VSKV71/12		1200									ASMTKV71/12
VS-VSKV71/14		1400									ASMTKV71/14
VS-VSKV71/16		1600									ASMTKV71/16
VS-T90RIA - single thyristor
VS-T90RIA20	90 (70)	200	1780	15.90	0.88	2.6	125	0.05	54	D-55 41x27x32	ASMTT90RIA20
VS-T90RIA40		400									ASMTT90RIA40
VS-T90RIA60		600									ASMTT90RIA60
VS-T90RIA60S90		600									ASMTT90RIA60S90
VS-T90RIA80		800									ASMTT90RIA80
VS-T90RIA100		1000									ASMTT90RIA100
VS-T90RIA120		1200									ASMTT90RIA120
VS-T90RIA120S90		1200									ASMTT90RIA120S90
VS-VSKT91 - half-bridge
VS-VSKT91/04	95 (85)	400	2000	20	1.1	2.38	125	0.04	75	ADD-A-PAK 92х23х30	ASMTKT91/04
VS-VSKT91/06		600									ASMTKT91/06
VS-VSKT91/08		800									ASMTKT91/08
VS-VSKT91/10		1000									ASMTKT91/10
VS-VSKT91/12		1200									ASMTKT91/12
VS-VSKT91/14		1400									ASMTKT91/14
VS-VSKT91/16		1600									ASMTKT91/16
VS-VSKU91 - common cathode
VS-VSKU91/04	95 (85)	400	2000	20	1.1	2.38	125	0.04	75	ADD-A-PAK 92х23х30	ASMTKU91/04
VS-VSKU91/06		600									ASMTKU91/06
VS-VSKU91/08		800									ASMTKU91/08
VS-VSKU91/10		1000									ASMTKU91/10
VS-VSKU91/12		1200									ASMTKU91/12
VS-VSKU91/14		1400									ASMTKU91/14
VS-VSKU91/16		1600									ASMTKU91/16
VS-VSKV91 - common anode
VS-VSKV91/04	95 (85)	400	2000	20	1.1	2.38	125	0.04	75	ADD-A-PAK 92х23х30	ASMTKV91/04
VS-VSKV91/06		600									ASMTKV91/06
VS-VSKV91/08		800									ASMTKV91/08
VS-VSKV91/10		1000									ASMTKV91/10
VS-VSKV91/12		1200									ASMTKV91/12
VS-VSKV91/14		1400									ASMTKV91/14
VS-VSKV91/16		1600									ASMTKV91/16
VS-VSKT105 - half-bridge
VS-VSKT105/04	105 (85)	400	2000	20	1.12	2.34	125	0.04	75	ADD-A-PAK 92х23х30	ASMTKT105/04
VS-VSKT105/06		600									ASMTKT105/06
VS-VSKT105/08		800									ASMTKT105/08
VS-VSKT105/10		1000									ASMTKT105/10
VS-VSKT105/12		1200									ASMTKT105/12
VS-VSKT105/14		1400									ASMTKT105/14
VS-VSKT105/16		1600									ASMTKT105/16
VS-VSKU105 - common cathode
VS-VSKU105/04	105 (85)	400	2000	20	1.12	2.34	125	0.04	75	ADD-A-PAK 92х23х30	ASMTKU105/04
VS-VSKU105/06		600									ASMTKU105/06
VS-VSKU105/08		800									ASMTKU105/08
VS-VSKU105/10		1000									ASMTKU105/10
VS-VSKU105/12		1200									ASMTKU105/12
VS-VSKU105/14		1400									ASMTKU105/14
VS-VSKU105/16		1600									ASMTKU105/16
VS-VSKV105 - common anode
VS-VSKV105/04	105 (85)	400	2000	20	1.12	2.34	125	0.04	75	ADD-A-PAK 92х23х30	ASMTKV105/04
VS-VSKV105/06		600									ASMTKV105/06
VS-VSKV105/08		800									ASMTKV105/08
VS-VSKV105/10		1000									ASMTKV105/10
VS-VSKV105/12		1200									ASMTKV105/12
VS-VSKV105/14		1400									ASMTKV105/14
VS-VSKV105/16		1600									ASMTKV105/16
VS-VSKT136PBF - half-bridge
VS-VSKT136/04PBF	135 (85)	400	3200	51.5	1.05	1.65	125	0.007	200	INT-A-PAK 94х35х37	ASMTKT136/04PBF
VS-VSKT136/08PBF		800									ASMTKT136/08PBF
VS-VSKT136/12PBF		1200									ASMTKT136/12PBF
VS-VSKT136/14PBF		1400									ASMTKT136/14PBF
VS-VSKT136/16PBF		1600									ASMTKT136/16PBF
VS-VSKT142PBF - half-bridge
VS-VSKT142/04PBF	140 (85)	400	4500	102	1	1.43	125	0.0019	200	INT-A-PAK 94х35х37	ASMTKT142/04PBF
VS-VSKT142/08PBF		800									ASMTKT142/08PBF
VS-VSKT142/12PBF		1200									ASMTKT142/12PBF
VS-VSKT142/14PBF		1400									ASMTKT142/14PBF
VS-VSKT142/16PBF		1600									ASMTKT142/16PBF
VS-VSKT162PBF - half-bridge
VS-VSKT162/04PBF	160 (85)	400	4870	119	0.98	1.38	125	0.0030	200	INT-A-PAK 94х35х37	ASMTKT162/04PBF
VS-VSKT162/08PBF		800									ASMTKT162/08PBF
VS-VSKT162/12PBF		1200									ASMTKT162/12PBF
VS-VSKT162/14PBF		1400									ASMTKT162/14PBF
VS-VSKT162/16PBF		1600									ASMTKT162/16PBF
VS-VSKU162PBF - common cathode
VS-VSKU162/12PBF	160 (85)	1200	4870	119	0.98	1.38	125	0.0030	200	INT-A-PAK 94х35х37	ASMTKU162/12PBF
VS-VSKU162/16PBF	160 (85)	1600	4870	119	0.98	1.38	125	0.0030	200	INT-A-PAK 94х35х37	ASMTKU162/16PBF
VS-VSKV162PBF - common anode
VS-VSKV162/12PBF	160 (85)	1200	4870	119	0.98	1.38	125	0.0030	200	INT-A-PAK 94х35х37	ASMTKV162/12PBF
VS-VSKV162/16PBF	160 (85)	1600	4870	119	0.98	1.38	125	0.0030	200	INT-A-PAK 94х35х37	ASMTKV162/16PBF
VS-VSKT170PBF - half-bridge
VS-VSKT170-04PBF	170 (85)	400	5100	131	1.12	0.96	125	0.009	500	MAGN-A-PAK 115x50x52	ASMTKT170-04PBF
VS-VSKT170-08PBF		800									ASMTKT170-08PBF
VS-VSKT170-10PBF		1000									ASMTKT170-10PBF
VS-VSKT170-12PBF		1200									ASMTKT170-12PBF
VS-VSKT170-14PBF		1400									ASMTKT170-14PBF
VS-VSKT170-16PBF		1600									ASMTKT170-16PBF
VS-VSKU170PBF - common cathode
VS-VSKU170-04PBF	170 (85)	400	5100	131	1.12	0.96	125	0.009	500	MAGN-A-PAK 115x50x52	ASMTKU170-04PBF
VS-VSKU170-08PBF		800									ASMTKU170-08PBF
VS-VSKU170-10PBF		1000									ASMTKU170-10PBF
VS-VSKU170-12PBF		1200									ASMTKU170-12PBF
VS-VSKU170-14PBF		1400									ASMTKU170-14PBF
VS-VSKU170-16PBF		1600									ASMTKU170-16PBF
VS-VSKT230PBF - half-bridge
VS-VSKT230-08PBF	230 (85)	800	7500	280	1.07	0.73	130	0.009	500	MAGN-A-PAK 115x50x52	ASMTKT230-08PBF
VS-VSKT230-12PBF		1200									ASMTKT230-12PBF
VS-VSKT230-16PBF		1600									ASMTKT230-16PBF
VS-VSKT230-18PBF		1800									ASMTKT230-18PBF
VS-VSKT230-20PBF		2000									ASMTKT230-20PBF
VS-VSKK230PBF - single thyristor
VS-VSKK230-08PBF	230 (85)	800	7500	280	1.07	0.73	130	0.009	500	MAGN-A-PAK 115x50x52	ASMTKK230-08PBF
VS-VSKK230-12PBF		1200									ASMTKK230-12PBF
VS-VSKK230-16PBF		1600									ASMTKK230-16PBF
VS-VSKK230-18PBF		1800									ASMTKK230-18PBF
VS-VSKK230-20PBF		2000									ASMTKK230-20PBF
VS-VSKT250PBF - half-bridge
VS-VSKT250-04PBF	250 (85)	400	8500	361	1.00	0.57	125	0.009	500	MAGN-A-PAK 115x50x52	ASMTKT250-04PBF
VS-VSKT250-08PBF		800									ASMTKT250-08PBF
VS-VSKT250-10PBF		1000									ASMTKT250-10PBF
VS-VSKT250-12PBF		1200									ASMTKT250-12PBF
VS-VSKT250-14PBF		1400									ASMTKT250-14PBF
VS-VSKT250-16PBF		1600									ASMTKT250-16PBF
VS-VSKT250-18PBF		1800									ASMTKT250-18PBF
VS-VSKT250-20PBF		2000									ASMTKT250-20PBF
VS-VSKU250PBF - common cathode
VS-VSKU250-04PBF	250 (85)	400	8500	361	1.00	0.57	125	0.009	500	MAGN-A-PAK 115x50x52	ASMTKU250-04PBF
VS-VSKU250-08PBF		800									ASMTKU250-08PBF
VS-VSKU250-10PBF		1000									ASMTKU250-10PBF
VS-VSKU250-12PBF		1200									ASMTKU250-12PBF
VS-VSKU250-14PBF		1400									ASMTKU250-14PBF
VS-VSKU250-16PBF		1600									ASMTKU250-16PBF
VS-VSKU250-18PBF		1800									ASMTKU250-18PBF
VS-VSKU250-20PBF		2000									ASMTKU250-20PBF
VS-VSKT500PBF - half-bridge
VS-VSKT500-08PBF	500 (82)	800	17800	1591	0.93	0.32	130	0.009	1500	Super MAGN-A-PAK 149х60х52	ASMTKT500-08PBF
VS-VSKT500-12PBF		1200									ASMTKT500-12PBF
VS-VSKT500-14PBF		1400									ASMTKT500-14PBF
VS-VSKT500-16PBF		1600									ASMTKT500-16PBF

Raccomandazioni per l'installazione di moduli

Specifiche del dissipatore e della superficie, preparazione

Per garantire un buon contatto termico e ottenere i valori di resistenza termica di contatto specificati nelle schede tecniche, la superficie di contatto del dissipatore di calore deve essere pulita e priva di particelle di polvere. È utile pulire la superficie di montaggio del dissipatore di calore con panni e un detergente a base di alcol, ad esempio isopropanolo, prima del processo di montaggio. Devono essere rispettate le seguenti specifiche meccaniche:
– L'irregolarità dell'area di montaggio del dissipatore di calore deve essere ≤ 50μm per 100 mm.
– Rugosità Rz: < 10 μm
– Nessun passo > 10 μm

Specifiche della superficie del dissipatore di calore

Applicazione della pasta termica

Si consiglia di utilizzare la stampa a stencil per applicare il materiale dell'interfaccia termica. Si consiglia di utilizzare uno spessore di pasta termica compreso tra 50 e 100 μm. L'applicazione della pasta termica mediante rullo non è consigliata per la produzione di massa, poiché non è possibile garantire la riproducibilità di uno spessore di pasta termica ottimizzato.

Coppia di montaggio sul dissipatore di calore M_S

Per fissare i moduli di potenza, si raccomanda vivamente l'uso di viti in acciaio in combinazione con rondelle adeguate e rondelle di sicurezza o viti combinate. È necessario rispettare il valore di coppia specificato nella scheda tecnica.

Si raccomanda una coppia di pre-serraggio e un nuovo serraggio al valore di coppia indicato. Per il processo di avvitamento è necessario limitare la velocità e si raccomanda una limitazione morbida della coppia per evitare i picchi di coppia che possono verificarsi con gli avvitatori pneumatici.

Esempio di ordine di montaggio

Le viti devono essere serrate in ordine diagonale con una coppia uguale in più fasi fino a raggiungere il valore di coppia MS specificato.

Perché scegliere AS ENERGI^TM

Impianti di produzione propri, compresa la produzione di chip di silicio per semiconduttori
Marchio Europeo - 100% di qualità, prezzo favorevole, termini di produzione brevi
Oltre 20 anni di esperienza nel settore dei semiconduttori
Clienti di oltre 50 paesi si affidano a noi
20000 articoli nella linea di prodotti per correnti da 10A a 15000A, tensioni da 100V a 9000V
Produciamo analoghi di prodotti di altri produttori
Qualità certificata garantita, periodo di garanzia di funzionamento - 2 anni

Garanzia di qualità

I nostri prodotti sono certificati e corrispondono agli standard internazionali.
La nostra azienda fornisce una garanzia di qualità per i prodotti di 2 anni.
Forniamo certificati di conformità, rapporti di affidabilità, schede tecniche e passaporti tecnici su richiesta del cliente.

Ogni prodotto viene testato per i parametri principali e vengono forniti Rapporti di test (Test reports) dei parametri per ogni prodotto.

Geografia della partnership

L'azienda AS ENERGI^TM produce e fornisce semiconduttori di potenza a più di 50 paesi in tutto il mondo.

Logistica e consegna

Consegniamo i nostri prodotti in tutto il mondo con i servizi delle società di logistica: DHL, TNT, UPS, EMS, Fedex, Aramex.
I prodotti possono essere consegnati con qualsiasi mezzo di trasporto: aereo, marittimo, ferroviario e stradale.

AS ENERGI^TM Produzione di semiconduttori

La nostra gamma di prodotti comprende diodi raddrizzatori, tiristori a controllo di fase con design a disco e a perno, diodi e tiristori a valanga, tiristori a commutazione rapida, ad alta frequenza, a recupero rapido, diodi di saldatura e di rotore, triac, raddrizzatori a ponte, moduli di potenza (tiristore, diodo, tiristore-diodo, IGBT) e dissipatori ad aria e ad acqua.

I diodi raddrizzatori di potenza e i tiristori sono prodotti per correnti da 10A a 15000A e per tensioni da 100V a 9000V.
I moduli a diodi e tiristori di potenza sono prodotti a partire da 25A e fino a 1250A, con una gamma di tensioni compresa tra 400V e 4400V.
La gamma di semiconduttori di potenza comprende anche dispositivi semiconduttori equivalenti, sostitutivi, analogici e alternativi di produttori globali.

Per domande relative all'acquisizione di SCR Moduli, Tiristori, Diodi, inviare una richiesta via e-mail a:

[email protected]

E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Featured Products:

Tiristori a controllo di fase

Tiristori veloci

Tiristori a commutazione veloce

Tiristori SCR 6500V

Tiristori Moduli

Diodi raddrizzatori, standard recovery

Diodi a valanga

Diodi di saldatura

Tags: Modulo a tiristori a controllo di fase, modulo SCR, modulo a tiristori, modulo a doppio tiristore, modulo a semiconduttore di potenza, prezzo del modulo a tiristori, scheda tecnica del modulo SCR, certificato, produzione, moduli a tiristori realizzati in fabbrica, specifiche tecniche dei moduli a tiristori di potenza

Tiristori Moduli – Panoramica della serie, Specifiche, Schede tecniche

Che cos'è un tiristori modulo?

Thyristori Moduli SKKT serie Semikron

Other series of thyristor modules SKKT, general specifications

Thyristori Moduli AMKT serie AS ENERGITM

Other series of Thyristor Modules AMKT, general specifications

Thyristori Moduli MT3, MT4, MT5 serie AS ENERGITM

Thyristori Moduli MTC serie AS ENERGITM

Thyristori Moduli MTK serie AS ENERGITM

Thyristori Moduli MTA serie AS ENERGITM

Thyristori Moduli TT serie Infineon Technologies

Thyristori Moduli VS-VSKT serie Vishay Semiconductors

Raccomandazioni per l'installazione di moduli

Specifiche del dissipatore e della superficie, preparazione

Applicazione della pasta termica

Coppia di montaggio sul dissipatore di calore MS

Perché scegliere AS ENERGITM

Garanzia di qualità

Geografia della partnership

Logistica e consegna

AS ENERGITM Produzione di semiconduttori

Featured Products:

Thyristori Moduli AMKT serie AS ENERGI^TM

Thyristori Moduli MT3, MT4, MT5 serie AS ENERGI^TM

Thyristori Moduli MTC serie AS ENERGI^TM

Thyristori Moduli MTK serie AS ENERGI^TM

Thyristori Moduli MTA serie AS ENERGI^TM

Coppia di montaggio sul dissipatore di calore M_S

Perché scegliere AS ENERGI^TM

AS ENERGI^TM Produzione di semiconduttori
