Rettificatori a ponte diodi monofase KBPC, KBPC-W

Caratteristiche costruttive dei ponti diodi KBPC:

Il convertitore monofase a semiperiodo è progettato con un circuito a 4 diodi di Graetz ("ponte di Graetz") con resa interna equivalente trascurabile. L'ingresso (indicato "Input" o tilde "~") del circuito di funzionamento del ponte diodi è alimentato in corrente alternata. In ogni semionda la corrente di ingresso passa attraverso soli due diodi del ponte. Di conseguenza, all'uscita (indicata come "DC Output" o con i segni "+" e "-") otteniamo una corrente pulsante con frequenza doppia rispetto alla frequenza di ingresso. Per livellare la corrente continua pulsante risultante si utilizza un filtro, molto spesso un condensatore ad alta capacità collegato all'uscita. La frequenza di esercizio è 50/60 Hz.

In linea di principio non vi è differenza nel funzionamento del circuito montando una composizione separata di 4 diodi o un singolo componente - un ponte diodi KBPC. Tuttavia, nel secondo caso si ottengono vantaggi aggiuntivi:

– il ponte diodi garantisce le stesse caratteristiche per ciascun diodo, mentre parti individuali provenienti da diversi lotti di produzione possono avere parametri differenti anche se si sceglie lo stesso produttore;

– i diodi posti in un unico involucro sono esposti allo stesso regime termico, il che significa che operano in un regime termico favorevole, prolungandone il periodo di esercizio;

– l'installazione dei diodi nel circuito richiede dissipatori aggiuntivi, soluzione risolta installando dissipatori o ventole; usando un ponte diodi invece di diodi singoli è necessario un solo dissipatore anziché 4 separati;

– il ponte diodi è strutturalmente più compatto e occupa meno spazio sul circuito stampato.

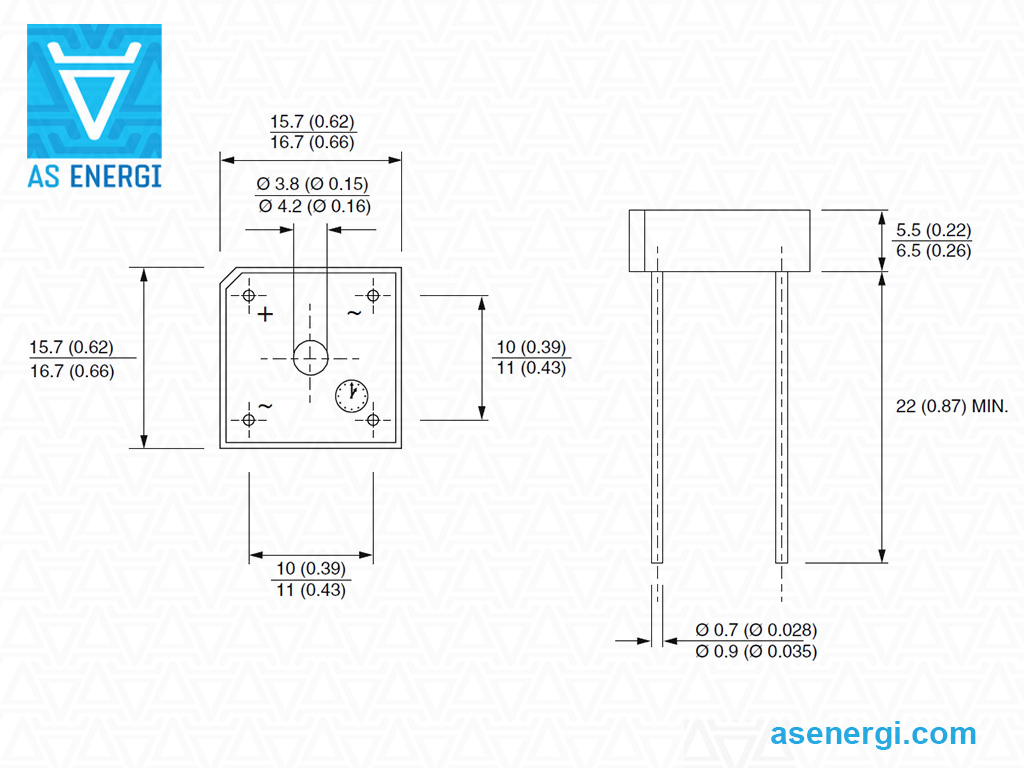

Il materiale dell'involucro del ponte diodi può essere di 2 tipi: plastica polimerica resistente al calore e non infiammabile oppure metallo elettricamente isolato. In entrambi i casi, i componenti interni sono completamente incapsulati con resina epossidica, che possiede un alto livello di resistenza alla fiamma. L'involucro del ponte KBPC dispone di un foro di montaggio centrale per l'avvitamento del dissipatore.

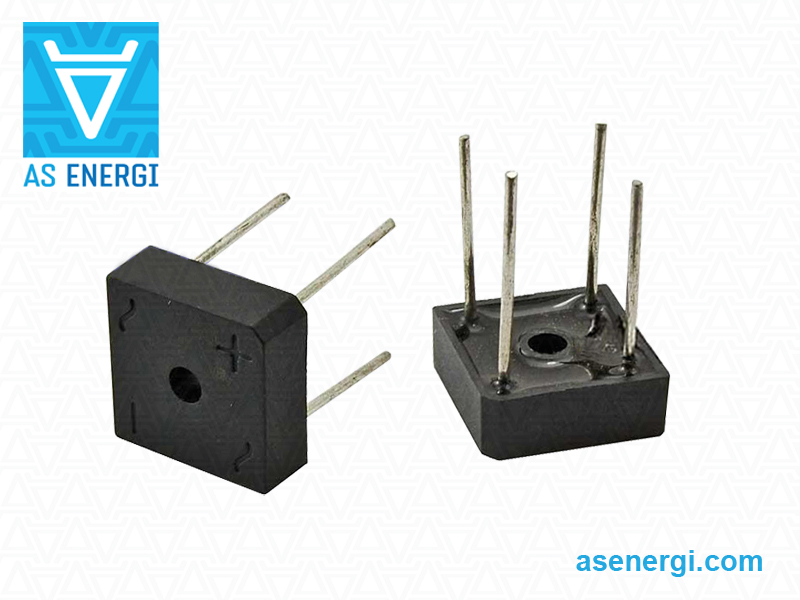

I terminali dei raddrizzatori a ponte KBPC possono essere terminali piatti con fori per saldatura o terminali a filo (contrassegnati con "W" nella marcatura). La polarità dei terminali è indicata sull'involucro. I conduttori sono montati direttamente nei fori passanti del circuito stampato. Il fissaggio dei fili — per saldatura o con morsetti tipo "mom".

---
