AS ENERGIModuli Diodo a Recupero Veloce Sostituzione Powerex
Moduli a Diodi a Recupero Veloce Sono progettati in modo monolitico con una doppia topologia di semiconduttori (tipo diodo-diodo). Utilizzati in circuiti DC e AC con carichi a 250A e tensioni d'impulso inverse fino a 4000V.
Moduli a Diodi a Recupero Veloce AM-LC, AM-NC, AM-ND AS ENERGITM sono dispositivi di sostituzione, equivalenti e alternativi ai moduli a diodi Powerex Europe.
Guida alla numerazione dei pezzi per i moduli diodi a recupero rapido
I moduli diodi sono alloggiati in un contenitore industriale standard che facilita l'integrazione del dispositivo nelle apparecchiature esistenti.
I moduli sono progettati e assemblati in un contatto a pressione altamente affidabile che risponde ai requisiti specifici di applicazioni ottimizzate in termini di costi e prestazioni.
I moduli a diodi sono utilizzati in diverse apparecchiature di potenza: unità di potenza e di controllo, azionamenti elettrici, regolatori di potenza, regolatori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA.
I nostri moduli di potenza sono disponibili in diverse topologie a dispositivo singolo o doppio per quasi tutte le applicazioni di controllo di fase o raddrizzatore.
La nostra azienda fornisce una garanzia di qualità per i moduli a tiristori/diodi di 2 anni dalla data di acquisto. Quando forniamo moduli a tiristori/diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei moduli a diodi dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali dei Moduli a Diodo a Recupero Veloce Powerex e Sostituzioni
| Tipo | IF(AV)M (TC) |
V RRM | IFSM | I 2t | V T0 | r T | R th(jc) per modulo |
R th(jc) per giunzione |
R th(cs) per modulo |

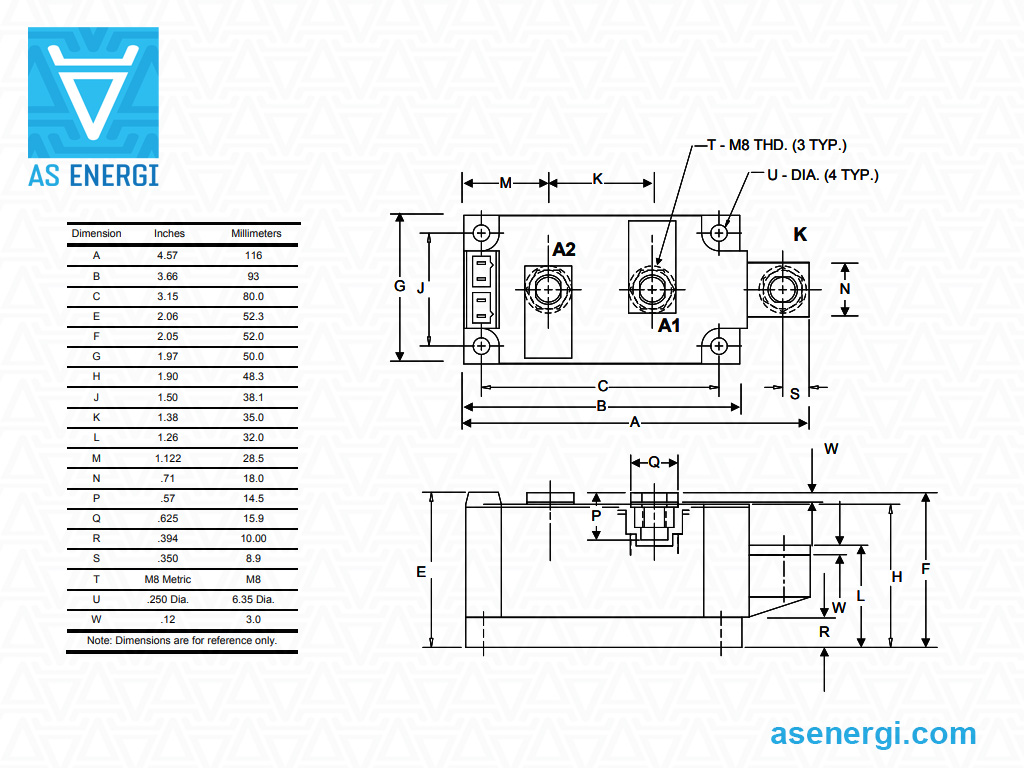

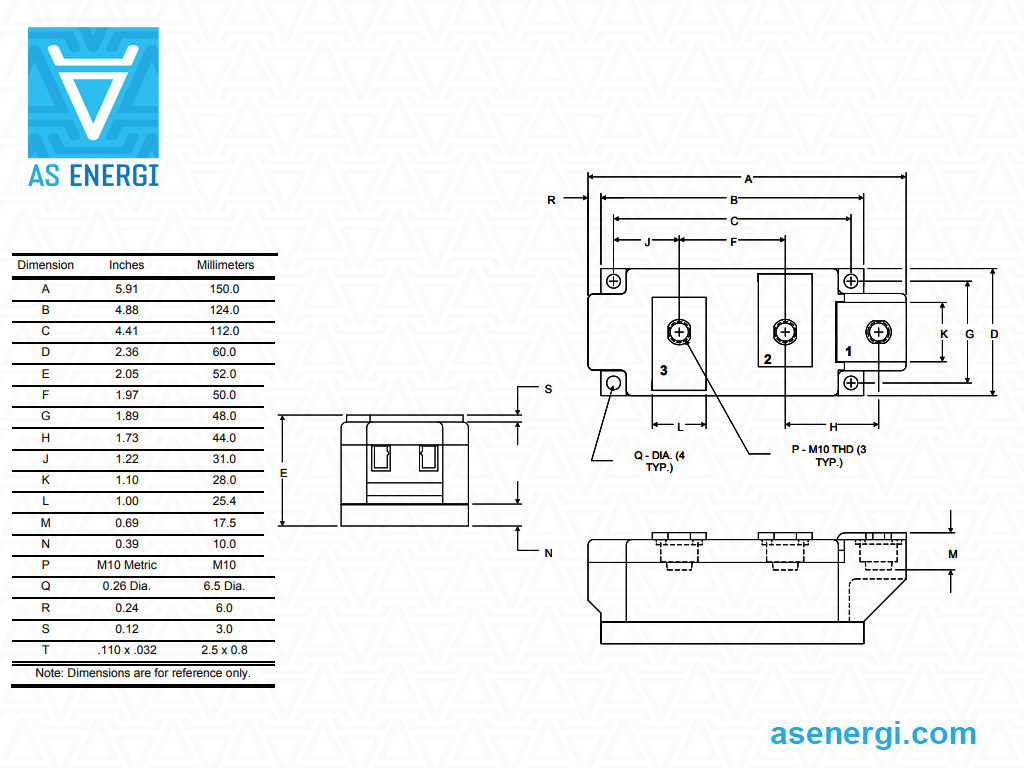

Dimensioni L×B×H | Sostituzione AS ENERGITM |
Scheda tecnica |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| LC8136240A | 240 (73) | 3600 | 8.25 | 340 | 1.306 | 3.5 | 0.065 | 0.065 | 0.001 | 150x60x52 | AM-LC8136240A |  |
| LC8138240A | 240 (73) | 3800 | 8.25 | 340 | 1.306 | 3.5 | 0.065 | 0.065 | 0.001 | 150x60x52 | AM-LC8138240A | |
| LC8140240A | 240 (73) | 4000 | 8.25 | 340 | 1.306 | 3.5 | 0.065 | 0.065 | 0.001 | 150x60x52 | AM-LC8140240A | |
| NC4406250H | 250 (89) | 600 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-NC4406250H | |
| NC4408250H | 250 (89) | 800 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-NC4408250H | |
| NC4410250H | 250 (89) | 1000 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-NC4410250H | |
| ND4410250E | 250 (89) | 1000 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-ND4410250E | |
Guida alla numerazione delle parti per i Moduli di Diodi a Recupero Veloce:
| A | M | – | LC8 | 1 | 40 | 240 | A |
| A | – |  AS ENERGITM |
| M | – | Gruppo di prodotti: Modulo. |
| LC8 | – | Tipo di pacchetto. |
| 1 | – | Moduli a diodi. |
| 40 | – | Classe di tensione VRRM / 100. |
| 240 | – | IF(AV), Amp. |
| A | – | Modifica |
Semiconduttori ad Alta Potenza AS ENERGITM
La nostra azienda si occupa della produzione e della vendita di un'ampia gamma di semiconduttori di potenza (tiristori di potenza, moduli, diodi raddrizzatori, diodi a valanga, a rotore e di saldatura, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché di dissipatori ad aria e ad acqua.
È possibile acquistare dispositivi a semiconduttore in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso. Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Raccomandazioni per il montaggio dei moduli di potenza
Specifiche del dissipatore e della superficie, preparazione
Per garantire un buon contatto termico e ottenere i valori di resistenza termica di contatto specificati nelle schede tecniche, la superficie di contatto del dissipatore di calore deve essere pulita e priva di particelle di polvere. È utile pulire la superficie di montaggio del dissipatore di calore con panni e un detergente a base di alcol, ad esempio isopropanolo, prima del processo di montaggio. Devono essere rispettate le seguenti specifiche meccaniche:
– L'irregolarità dell'area di montaggio del dissipatore di calore deve essere 50μm per 100 mm
– Ruvidità Rz: < 10 μm
– Nessun passo > 10 μm
Specifiche della superficie del dissipatore di calore |
Applicazione della pasta termica
Si consiglia di utilizzare la stampa a stencil per applicare il materiale dell'interfaccia termica. Si consiglia di utilizzare uno spessore di pasta termica compreso tra 50 e 100 μm. L'applicazione della pasta termica mediante rullo non è consigliata per la produzione di massa, poiché non è possibile garantire la riproducibilità di uno spessore di pasta termica ottimizzato.
Coppia di montaggio sul dissipatore di calore MS
Per fissare i moduli di potenza, si raccomanda vivamente l'uso di viti in acciaio in combinazione con rondelle e rondelle elastiche adeguate o viti combinate. È necessario rispettare il valore di coppia specificato nella scheda tecnica.
Si raccomanda una coppia di pre-serraggio e un nuovo serraggio al valore di coppia indicato. Per il processo di avvitamento è necessario limitare la velocità e si raccomanda una limitazione morbida della coppia per evitare i picchi di coppia che possono verificarsi con gli avvitatori pneumatici.
Esempio di ordine di montaggio |
Le viti devono essere serrate in diagonale con una coppia uguale in più fasi, fino a raggiungere il valore di coppia specificato MS.
Consigli e raccomandazioni per i diodi di potenza:
I diodi di potenza non devono funzionare per lunghi periodi al loro carico limite per tutti i parametri. In questo caso, il fattore di sicurezza è determinato dal grado di affidabilità richiesto del dispositivo.
Sostituire un diodo di potenza guasto con un diodo che corrisponda ai parametri di quello da sostituire.
Va assicurato un raffreddamento adeguato quando si opera in un ambiente con temperatura ambiente elevata.
Per garantire una corretta dissipazione del calore, si consiglia di pulire periodicamente i diodi di potenza e i raffreddatori per rimuovere polvere e contaminanti.
Per equalizzare le correnti tra i diodi di potenza collegati in parallelo, si devono utilizzare divisori di corrente induttivi (spesso fili toroidali intrecciati). I metodi di collegamento più diffusi sono il circuito chiuso, il circuito a bobina comune o il diodo di potenza. L'efficienza dei divisori di corrente in questo caso è determinata dalla sezione trasversale del filo magnetico.
La prevenzione dello sbilanciamento della tensione quando i diodi di potenza sono collegati in serie si ottiene utilizzando resistenze shunt collegate in parallelo a ciascun diodo. L'equalizzazione della tensione in condizioni transitorie si ottiene collegando condensatori in parallelo a ciascun diodo.
È severamente vietato toccare i diodi di potenza ad alta tensione durante il funzionamento.
Perché scegliere AS ENERGITM
- Impianti di produzione propri, compresa la produzione di chip di silicio per semiconduttori
- Marchio Europeo - 100% di qualità, prezzo favorevole, termini di produzione brevi
- Oltre 20 anni di esperienza nel settore dei semiconduttori
- Clienti di oltre 50 paesi si affidano a noi
- 20000 articoli nella linea di prodotti per correnti da 10A a 15000A, tensioni da 100V a 9000V
- Produciamo analoghi di prodotti di altri produttori
- Qualità certificata garantita, periodo di garanzia di funzionamento - 2 anni
Garanzia di qualità
I nostri prodotti sono certificati e corrispondono agli standard internazionali.
La nostra azienda fornisce una garanzia di qualità per i prodotti di 2 anni.
Forniamo certificati di conformità, rapporti di affidabilità, schede tecniche e passaporti tecnici su richiesta del cliente.
Ogni prodotto viene testato per i parametri principali e vengono forniti Rapporti di test (Test reports) dei parametri per ogni prodotto.
Geografia della partnership
L'azienda AS ENERGITM produce e fornisce semiconduttori di potenza a più di 50 paesi in tutto il mondo.
Logistica e consegna
Consegniamo i nostri prodotti in tutto il mondo con i servizi delle società di logistica: DHL, TNT, UPS, EMS, Fedex, Aramex.
I prodotti possono essere consegnati con qualsiasi mezzo di trasporto: aereo, marittimo, ferroviario e stradale.
AS ENERGITM Produzione di semiconduttori
La nostra gamma di prodotti comprende diodi raddrizzatori, tiristori a controllo di fase con design a disco e a perno, diodi e tiristori a valanga, tiristori a commutazione rapida, ad alta frequenza, a recupero rapido, diodi di saldatura e di rotore, triac, raddrizzatori a ponte, moduli di potenza (tiristore, diodo, tiristore-diodo, IGBT) e dissipatori ad aria e ad acqua.
I diodi raddrizzatori di potenza e i tiristori sono prodotti per correnti da 10A a 15000A e per tensioni da 100V a 9000V.
I moduli a diodi e tiristori di potenza sono prodotti a partire da 25A e fino a 1250A, con una gamma di tensioni compresa tra 400V e 4400V.
La gamma di semiconduttori di potenza comprende anche dispositivi semiconduttori equivalenti, sostitutivi, analogici e alternativi di produttori globali.
