AS ENERGIDiodi a Recupero Veloce per la Sostituzione GTO Powerex
Diodi a recupero veloce per GTO, conosciuti anche come Diodi Veloci o Diodi a Commutazione Veloce nella progettazione di dischi e perni sono dispositivi a semiconduttore con un breve tempo di recupero inverso.
Diodi a Recupero Veloce ADS-R, ADD-R AS ENERGITM sono dispositivi semiconduttori alternativi, analoghi e di sostituzione per i Diodi a Recupero Veloce per GTO Powerex.
"Dissipatori raffreddati ad aria serie O per dispositivi a disco", "Dissipatore ad aria serie SF", "Dissipatore ad acqua serie SS" per il raffreddamento dei diodi sono disponibili su ordinazione.
Guida alla numerazione dei componenti per i diodi raddrizzatori
Video: Recensioni di diodi a disco ad alta potenza I diodi a recupero rapido convertono correnti CC e CA fino a 1500A in circuiti con tensioni fino a 3600V. Le loro applicazioni principali sono i convertitori DC-DC e gli inverter, il riscaldamento a induzione, i raddrizzatori ad alta frequenza, gli alimentatori switching.
Caratteristiche: ottimizzato per la frequenza di linea; alta capacità di sovracorrente; bassa carica di recupero; basso tempo di recupero inverso; alta velocità di commutazione; alta tensione inversa e alta capacità di gestione della corrente.
La peculiarità dei diodi è il loro rapido recupero (breve tempo di recupero inverso trr e piccola carica di recupero) e l'applicazione ad alte frequenze. I diodi hanno un'elevata capacità di trasporto di corrente alle alte frequenze.
Il diodo è dotato di un alloggiamento in ceramica standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti. Questo diodo ha un alloggiamento a disco con contatti a pressione. La polarità del diodo (anodo, catodo) è determinata dall'icona sulla custodia. Le specifiche tecniche, la guida alla numerazione dei componenti e le schede tecniche dei diodi sono elencate di seguito.
Diodi Raddrizzatori AS ENERGITM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, alti valori di VRSM/VRRM, vasta esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 100 a 7500 A, elevata resistenza ai cicli termici ed elettrici.
La nostra azienda fornisce una garanzia di qualità per i diodi raddrizzatori di 2 anni dalla data di acquisto. Al momento della fornitura dei diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei diodi a recupero rapido dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali dei Diodi a Recupero Veloce Powerex per GTO e Sostituzioni
| Tipo | VRRM | IF(AV) (TC) |
IFSM | I2t | VT0 | rT | Tvj max | RthJC | Dimensioni ØDxØdxH |
Caso | Sostituzione AS ENERGITM |
Scheda tecnica |
| V | A | kA | A2·s | V | mΩ | ºC | ºC/W | mm | ||||
| Diodi Veloci Tipo di perno Fino a 2500V |
||||||||||||

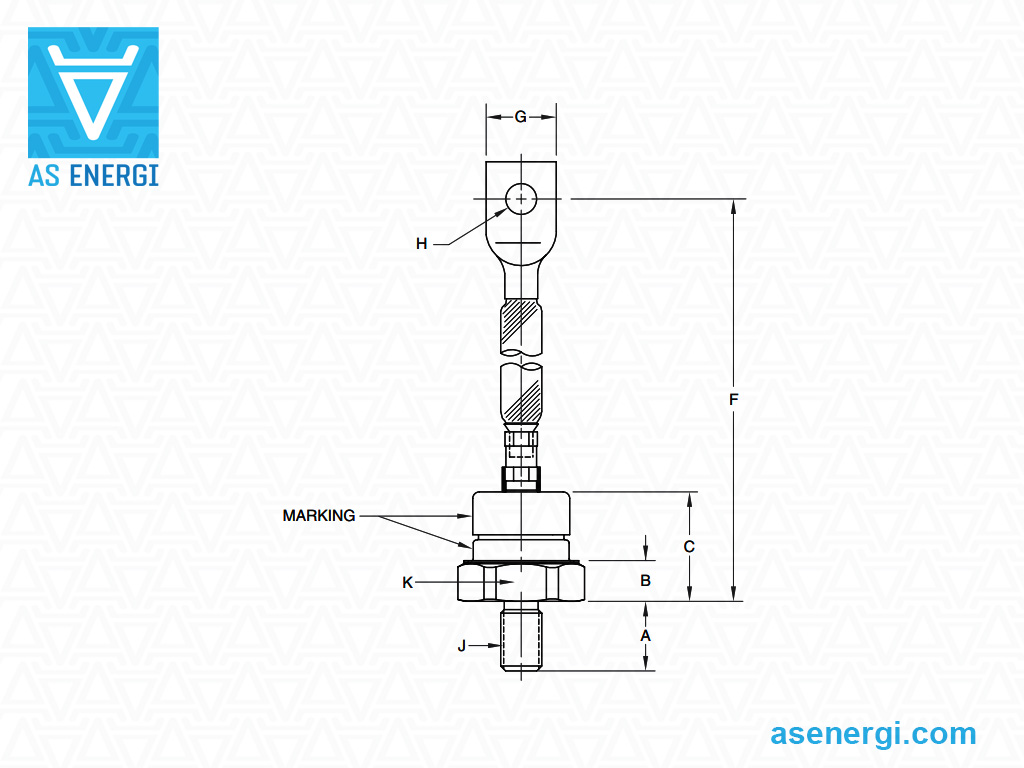

| R5CS-16-10ES | 1600 | 100 (75) | 3.2 | 51.2 | 1.20 | 1.10 | 125 | 0.28 | 3/8"-24 | R5C | ADS-R5CS-16-10ES |  |
| R5CR-16-10ES | 1600 | 100 (75) | 3.2 | 51.2 | 1.20 | 1.10 | 125 | 0.28 | 3/8"-24 | R5C | ADS-R5CR-16-10ES | |
| R60S-25-15ES | 2500 | 150 (68) | 4 | 80 | 1.90 | 1.70 | 125 | 0.13 | 0.750-16 UNF-2A | R60 | ADS-R60S-25-15ES | |
| R60F-25-15ES | 2500 | 150 (68) | 4 | 80 | 1.90 | 1.70 | 125 | 0.13 | 0.750-16 UNF-2A | R60 | ADS-R60F-25-15ES | |
| Fast Diodes Disc Type Up to 1600V |
||||||||||||
| R72S-16-50CS | 1600 | 500 (75) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-16-50CS | |
| R72F-16-50CS | 1600 | 500 (75) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-16-50CS | |
| R7SS-16-60CS | 1600 | 600 (77) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.035 | 42x25x15.4 | R7S | ADD-R7SS-16-60CS | |
| R7SF-16-60CS | 1600 | 600 (77) | 9.5 | 450 | 1.05 | 0.50 | 125 | 0.035 | 42x25x15.4 | R7S | ADD-R7SF-16-60CS | |
| R9GF-16-15BS | 1600 | 1500 (75) | 20 | 2000 | 0.90 | 0.15 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-16-15BS | |
| Up to 2500V | ||||||||||||
| R62S-25-20ES | 2500 | 200 (73) | 4 | 80 | 1.90 | 1.70 | 125 | 0.095 | 42x19x14 | R62 | ADD-R62S-25-20ES | |
| R62F-25-20ES | 2500 | 200 (73) | 4 | 80 | 1.90 | 1.70 | 125 | 0.095 | 42x19x14 | R62 | ADD-R62F-25-20ES | |
| R72S-25-33DS | 2500 | 330 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-25-33DS | |
| R72F-25-33DS | 2500 | 330 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-25-33DS | |
| R7SS-25-40DS | 2500 | 400 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.035 | 48x29.5x15.4 | R7S | ADD-R7SS-25-40DS | |
| R7SF-25-40DS | 2500 | 400 (75) | 6 | 180 | 1.70 | 1.00 | 125 | 0.035 | 48x29.5x15.4 | R7S | ADD-R7SF-25-40DS | |
| R9GS-25-10CS | 2500 | 1000 (75) | 15 | 1125 | 1.20 | 0.40 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GS-25-10CS | |
| R9GF-25-10BS | 2500 | 1000 (78) | 16 | 1280 | 1.20 | 0.33 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-25-10BS | |
| RA2F-25-16AS | 2500 | 1600 (75) | 21 | 2200 | 0.78 | 0.33 | 125 | 0.013 | 99x62x34 | RA2 | ADD-RA2F-25-16AS | |

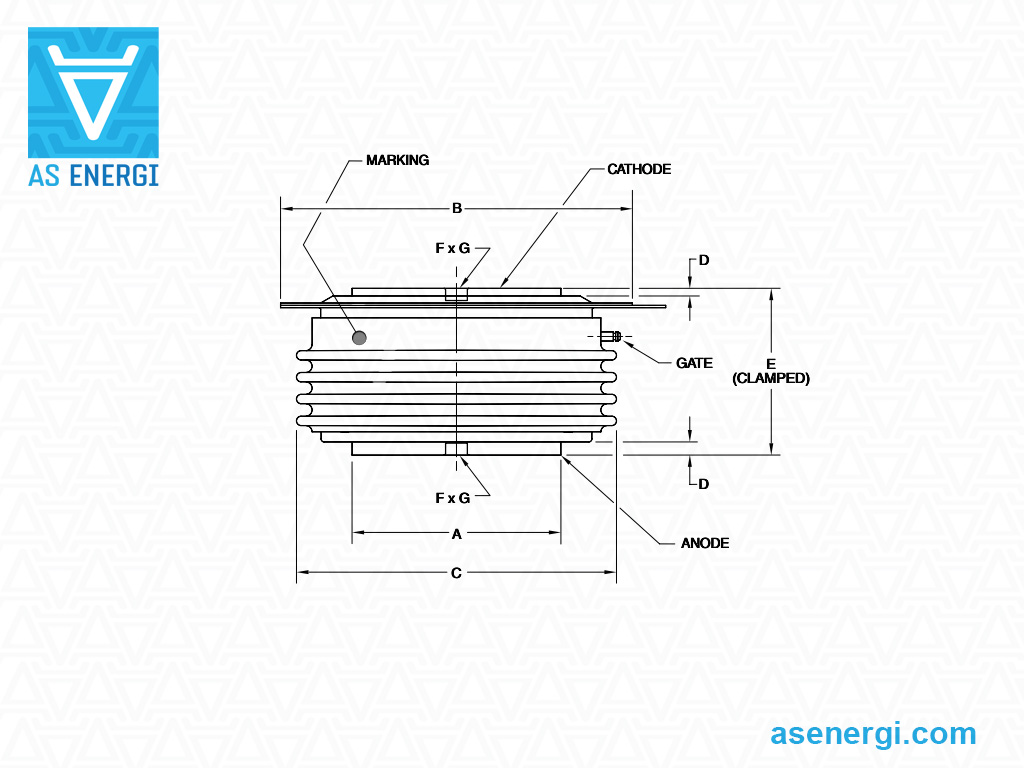

| RAAF-25-16AS | 2500 | 1600 (75) | 21 | 2200 | 0.78 | 0.33 | 125 | 0.013 | 102x64x25.5 | RAA | ADD-RAAF-25-16AS | |
| Up to 4500V | ||||||||||||
| R72S-45-20BS | 4500 | 200 (75) | 4 | 80 | 3 | 2 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72S-45-20BS | |
| R72F-45-20BS | 4500 | 200 (75) | 4 | 80 | 3 | 2 | 125 | 0.055 | 58.5x34x26.9 | R72 | ADD-R72F-45-20BS | |
| R82S-45-35BS | 4500 | 350 (75) | 6 | 151 | 2 | 2 | 125 | 0.037 | 58.5x34x26.9 | R82 | ADD-R82S-45-35BS | |
| R82F-45-35BS | 4500 | 350 (75) | 6 | 151 | 2 | 2 | 125 | 0.037 | 58.5x34x26.9 | R82 | ADD-R82F-45-35BS | |
| R9GS-45-08AS | 4500 | 800 (72) | 13 | 845 | 1 | 1 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GS-45-08AS | |
| R9GF-45-08AS | 4500 | 800 (72) | 13 | 845 | 1 | 1 | 125 | 0.018 | 73.5x47x27.4 | R9G | ADD-R9GF-45-08AS | |
| RA2F-45-10AS | 4500 | 1000 (80) | 14 | 980 | 1 | 1 | 125 | 0.013 | 99x62x34 | RA2 | ADD-RA2F-45-10AS | |
Guida alla numerazione dei componenti per i Diodi a Recupero Veloce per GTO:
| A | DD | – | R9G | S | 45 | – | 08 | AS | + |
| A | – |  AS ENERGITM |
||||||||||||||||||||||||||
| DD | – | Gruppo di prodotti: Disco a diodi. | ||||||||||||||||||||||||||
| R62 | – | Tipo di caso. | ||||||||||||||||||||||||||
| S | – |
2: Diodo a recupero rapido (per la polarità standard dello stallone: catodo verso la base); 3: Diodo a recupero rapido (per inversione di polarità dello stallone: dall'anodo alla base); S: Diodo GTO Snubber (per perno polarità standard: catodo verso la base); R: Diodo GTO Snubber (per inversione di polarità dello spinotto: anodo verso base); F: Diodo ruota libera GTO (per perno polarità standard: catodo verso la base); E: Diodo ruota libera GTO (per inversione di polarità dello spinotto: anodo verso la base) |
||||||||||||||||||||||||||
| 45 | – | Classe di tensione VRRM / 100. | ||||||||||||||||||||||||||
| 08 | – | Corrente media in stato aperto IF(AV), Amp. | ||||||||||||||||||||||||||
| AS | – | Tempo di recupero inverso:
|
||||||||||||||||||||||||||
| + | – | Diodo vecchia versione. |
Semiconduttori ad Alta Potenza AS ENERGITM
La nostra azienda è impegnata nella produzione e nella vendita di un'ampia gamma di semiconduttori di potenza (moduli a tiristori, diodi raddrizzatori, diodi a valanga, a rotore e di saldatura, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché di dissipatori ad aria e ad acqua.
È possibile acquistare dispositivi a semiconduttore in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso. Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Foto dei Diodi Raddrizzatori:
Raccomandazioni per l'installazione dei diodi raddrizzatori di potenza a disco:
L'affidabilità del trasferimento di calore e del contatto elettrico tra le superfici di accoppiamento del diodo e del raffreddatore per l'intero intervallo di temperatura è garantita da coppia appropriata (forza di serraggio).
Prima del montaggio è necessario eseguire un'ispezione visiva (1) delle superfici di contatto per danni meccanici e asciugarle (2) con alcol (toluene, benzina, acetone).
Dopo l'ispezione, fissare i contatti attuali (conduce), installare un perno per fissare l'allineamento della struttura.
Per migliorare i parametri di trasferimento del calore si raccomanda di applicare (3) un sottile strato di pasta termoconduttiva al silicone prima dell'assemblaggio, che non è una condizione obbligatoria per l'installazione.
Installare il diodo (3), la seconda parte del dissipatore, l'isolante in fibra di vetro e il rondella di spinta.
Inserire la traversa (4) e serrare uniformemente i dadi. Assicurarsi dell'assenza di disallineamenti e della planarità delle superfici di contatto.
Quando le parti sono sufficientemente bloccate ma mobili, si raccomanda di posizionare l'assemblaggio su una superficie piana e di controllo della tolleranza per il parallelismo del piano complessivo adiacente delle superfici (5).
Serrare ogni dado a turno (circa un quarto di giro) fino all'arresto (6). L'entità della deflessione della traversa determina se la forza di serraggio ottenuta corrisponde a quella richiesta.
Dopo l'installazione, gli elementi di fissaggio (dadi e rondelle) devono essere ulteriormente assicurati per evitare la corrosione.
Consigli e raccomandazioni per i diodi di potenza:
I diodi di potenza non devono essere fatti funzionare per lunghi periodi di tempo con i loro carico limite per tutti i parametri. In questo caso, il fattore di sicurezza è determinato dal grado di affidabilità richiesto del dispositivo.
Sostituire un diodo di potenza guasto con un diodo che corrisponda ai parametri di quello da sostituire.
Quando si opera in un ambiente con una temperatura ambiente elevata, è necessario prevedere un sistema di superraffreddamento.
Per garantire una corretta dissipazione del calore, si consiglia di pulire periodicamente i diodi di potenza e i raffreddatori per rimuovere polvere e contaminanti.
IPer equalizzare le correnti tra i diodi di potenza collegati in parallelo, si devono utilizzare divisori di corrente induttivi (spesso fili toroidali intrecciati). I metodi di collegamento più diffusi sono il circuito chiuso, il circuito a bobina comune o il diodo di potenza. L'efficienza dei divisori di corrente in questo caso è determinata dalla sezione del filo magnetico.
La prevenzione dello sbilanciamento della tensione quando i diodi di potenza sono collegati in serie si ottiene utilizzando resistenze shunt collegate in parallelo a ciascun diodo. L'equalizzazione della tensione in condizioni transitorie si ottiene collegando condensatori in parallelo a ciascun diodo.
È severamente vietato toccare i diodi di potenza sotto alta tensione durante il funzionamento.
Perché scegliere AS ENERGITM
- Impianti di produzione propri, compresa la produzione di chip di silicio per semiconduttori
- Marchio Europeo - 100% di qualità, prezzo favorevole, termini di produzione brevi
- Oltre 20 anni di esperienza nel settore dei semiconduttori
- Clienti di oltre 50 paesi si affidano a noi
- 20000 articoli nella linea di prodotti per correnti da 10A a 15000A, tensioni da 100V a 9000V
- Produciamo analoghi di prodotti di altri produttori
- Qualità certificata garantita, periodo di garanzia di funzionamento - 2 anni
Garanzia di qualità
I nostri prodotti sono certificati e corrispondono agli standard internazionali.
La nostra azienda fornisce una garanzia di qualità per i prodotti di 2 anni.
Forniamo certificati di conformità, rapporti di affidabilità, schede tecniche e passaporti tecnici su richiesta del cliente.
Ogni prodotto viene testato per i parametri principali e vengono forniti Rapporti di test (Test reports) dei parametri per ogni prodotto.
Geografia della partnership
L'azienda AS ENERGITM produce e fornisce semiconduttori di potenza a più di 50 paesi in tutto il mondo.
Logistica e consegna
Consegniamo i nostri prodotti in tutto il mondo con i servizi delle società di logistica: DHL, TNT, UPS, EMS, Fedex, Aramex.
I prodotti possono essere consegnati con qualsiasi mezzo di trasporto: aereo, marittimo, ferroviario e stradale.
AS ENERGITM Produzione di semiconduttori
La nostra gamma di prodotti comprende diodi raddrizzatori, tiristori a controllo di fase con design a disco e a perno, diodi e tiristori a valanga, tiristori a commutazione rapida, ad alta frequenza, a recupero rapido, diodi di saldatura e di rotore, triac, raddrizzatori a ponte, moduli di potenza (tiristore, diodo, tiristore-diodo, IGBT) e dissipatori ad aria e ad acqua.
I diodi raddrizzatori di potenza e i tiristori sono prodotti per correnti da 10A a 15000A e per tensioni da 100V a 9000V.
I moduli a diodi e tiristori di potenza sono prodotti a partire da 25A e fino a 1250A, con una gamma di tensioni compresa tra 400V e 4400V.
La gamma di semiconduttori di potenza comprende anche dispositivi semiconduttori equivalenti, sostitutivi, analogici e alternativi di produttori globali.
