Home / Prodotti / Moduli di Diodi a Tiristori Powerex

Moduli di Diodi a Tiristori Sostituzione Powerex

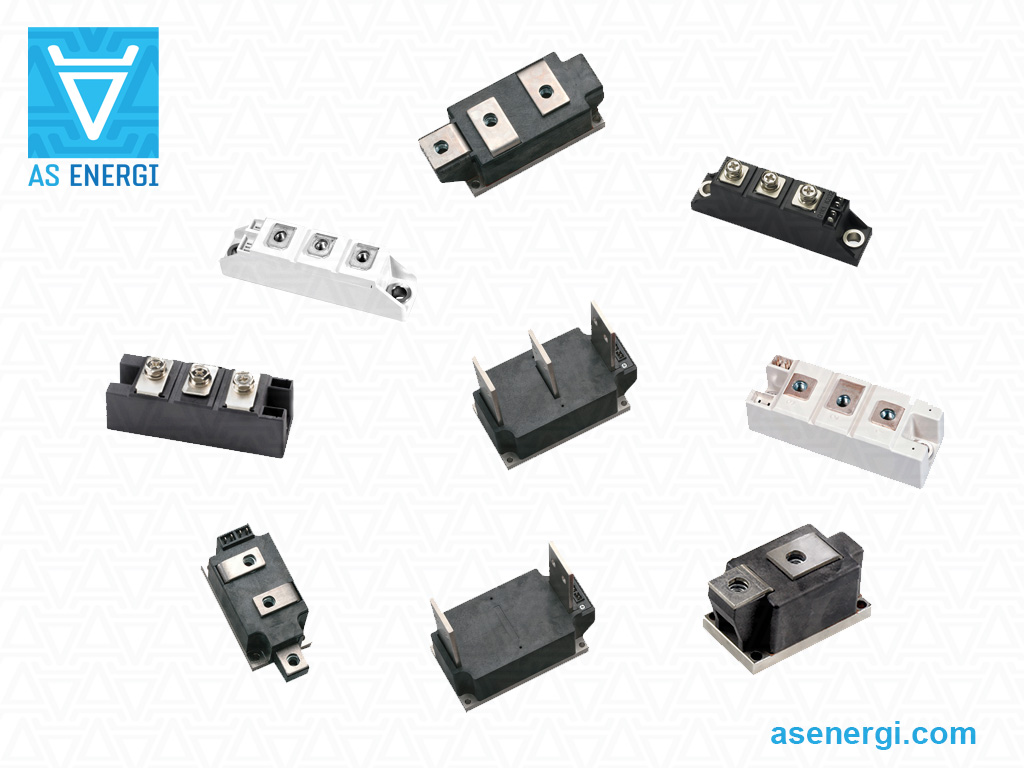

Diodi a Tiristori e Moduli a Diodi a Tiristori È un progetto monolitico con doppia topologia di semiconduttore (tiristore-diodo e diodo- tiristore). Utilizzato nei circuiti DC e AC con carichi fino a 700A e tensioni d'impulso inverse fino a 4000V.

Moduli a Diodi a Tiristori AM-CD, AM-ND, AM-LD, AM-PD AS ENERGITM è un dispositivo di sostituzione, dispositivo semiconduttore equivalente e alternativo per moduli tiristore-diodo/diodo-tiristore Powerex.

I moduli a tiristori e diodi sono alloggiati in un contenitore industriale standard che facilita l'integrazione del dispositivo nelle apparecchiature esistenti.

I moduli sono progettati e assemblati con un contatto a pressione altamente affidabile che risponde ai requisiti specifici di applicazioni ottimizzate in termini di costi e prestazioni.

I moduli tiristore-diodo sono utilizzati in varie apparecchiature di potenza: unità di potenza e di controllo, azionamenti elettrici, regolatori di potenza, regolatori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA.

I nostri moduli di potenza sono offerti in topologie a doppio dispositivo per quasi tutte le applicazioni di controllo di fase o raddrizzatore.

La nostra azienda fornisce una garanzia di qualità per i moduli a tiristori/diodi di 2 anni dalla data di acquisto. Quando forniamo moduli a tiristori/diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.

Il prezzo finale dei moduli a tiristori/diodi dipende dalla classe, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.

Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:

[email protected]

E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Specifiche generali dei Moduli a Diodi a Tiristori Powerex e Sostituzioni

Tipo IF(AV)M
(TC)		 V RRM
V DRM		 IFSM I 2t V T0 r T R th(jc)
per modulo		 R th(jc)
per giunzione		 R th(cs)
per modulo		 Dimensioni L×B×H Sostituzione
AS ENERGITM		 Scheda tecnica
A V kA kA 2·s V mΩ °C/W °C/W °C/W mm PDF
Moduli a Diodi a Tiristori
CD420890C 90 (85) 800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD420890C
CD421090C 90 (85) 1000 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421090C
CD421290C 90 (85) 1200 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421290C
CD421490C 90 (85) 1400 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421490C
CD421690C 90 (85) 1600 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421690C
CD421890C 90 (85) 1800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD421890C
CD620815C 150 (86) 800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD620815C
CD621015C 150 (86) 1000 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621015C
CD621215C 150 (86) 1200 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621215C
CD621415C 150 (86) 1400 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621415C
CD621615C 150 (86) 1600 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621615C
CD621815C 150 (86) 1800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD621815C
CD622015C 150 (83) 2000 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622015C
CD622215C 150 (83) 2200 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622215C
CD622415C 150 (83) 2400 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622415C
CD622515C 150 (83) 2500 4.50 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD622515C
ND420821 210 (92) 800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND420821
ND421021 210 (92) 1000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421021
ND421221 210 (92) 1200 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421221
ND421421 210 (92) 1400 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421421
ND421621 210 (92) 1600 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421621
ND421821 210 (92) 1800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND421821
ND422021 210 (92) 2000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND422021
ND420625 250 (89) 600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND420625
ND420825 250 (89) 800 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND420825
ND421025 250 (89) 1000 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421025
ND421225 250 (89) 1200 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421225
ND421425 250 (89) 1400 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421425
ND421625 250 (89) 1600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND421625
ND421825 250 (84) 1800 8.8 320 0.877 0.731 0.07 0.14 0.03 116x50x55 AM-ND421825
LD824024 240/74 4000 7.525 236 1.563 2.141 0.0325 0.065 0.01 150x60x48 AM-LD824024
LD823824 240/74 3800 7.525 236 1.563 2.141 0.0325 0.065 0.01 150x60x48 AM-LD823824
LD823624 240/74 3600 7.525 236 1.563 2.141 0.0325 0.065 0.01 150x60x48 AM-LD823624
NDR21634 340/85 1600 9 335 0.75 0.5 0.055 0.11 0.02 115x50x52 AM-NDR21634
NDR21834 340/85 1800 9 335 0.75 0.5 0.055 0.11 0.02 115x50x52 AM-NDR21834
LD421843 430/80 1800 10 500 0.88 0.66 0.0325 0.065 0.01 150x60x48 AM-LD421843
LD422043 430/80 2000 10 500 0.88 0.66 0.0325 0.065 0.01 150x60x48 AM-LD422043
LD422243 430/80 2200 10 500 0.88 0.66 0.0325 0.065 0.01 150x60x48 AM-LD422243
LD420850 500 (86) 800 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD420850
LD421050 500 (86) 1000 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421050
LD421250 500 (86) 1200 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421250
LD421450 500 (86) 1400 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421450
LD421650 500 (86) 1600 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD421650
PD422006 600 (81) 2000 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD422006
PD422206 600 (81) 2200 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD422206
PD422406 600 (81) 2400 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD422406
PD421207 700 (82) 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421207
PD421407 700 (82) 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421407
PD421607 700 (82) 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421607
PD421807 700 (82) 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD421807
Diode Thyristor Modules
CD470890C 90 (85) 800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD470890C
CD471090C 90 (85) 1000 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471090C
CD471290C 90 (85) 1200 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471290C
CD471490C 90 (85) 1400 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471490C
CD471690C 90 (85) 1600 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471690C
CD471890C 90 (85) 1800 2.00 20 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD471890C
CD670815C 150 (86) 800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD670815C
CD671015C 150 (86) 1000 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671015C
CD671215C 150 (86) 1200 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671215C
CD671415C 150 (86) 1400 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671415C
CD671615C 150 (86) 1600 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671615C
CD671815C 150 (86) 1800 5.40 146 0.8 1.69 - 0.17 0.08 94x34x29 AM-CD671815C
CD672015C 150 (83) 2000 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672015C
CD672215C 150 (83) 2200 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672215C
CD672415C 150 (83) 2400 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672415C
CD672515C 150 (83) 2500 4.50 103 0.8 1.96 - 0.17 0.08 94x34x29 AM-CD672515C
ND470625 250 (89) 600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND470625
ND470825 250 (89) 800 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND470825
ND471025 250 (89) 1000 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471025
ND471225 250 (89) 1200 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471225
ND471425 250 (89) 1400 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471425
ND471625 250 (89) 1600 8.8 320 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND471625
ND471825 250 (84) 1800 8.8 320 0.819 0.731 0.07 0.14 0.03 116x50x55 AM-ND471825
LD470650 500 (86) 600 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD470650
LD470850 500 (86) 800 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD470850
LD471050 500 (86) 1000 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471050
LD471250 500 (86) 1200 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471250
LD471450 500 (86) 1400 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471450
LD471650 500 (86) 1600 16.3 1330 0.81 0.32 0.0325 0.065 0.01 150x60x48 AM-LD471650
PD472006 600 (81) 2000 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD472006
PD472206 600 (81) 2200 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD472206
PD472406 600 (81) 2400 26.9 3618 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD472406
PD471207 700 (82) 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471207
PD471407 700 (82) 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471407
PD471607 700 (82) 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471607
PD471807 700 (82) 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD471807

Guida alla numerazione delle parti per i Moduli di Diodi a Tiristori:

A M – PD4 7 14 07
A – brand AS ENERGITM
M – Gruppo di prodotti: Modulo.
PD4 – Tipo di pacchetto.
7 – Tipo di moduli:
2 - Moduli a diodi a tiristori;
7 - Moduli a diodo e tiristore.
14 – Classe di tensione VRRM / 100.
07 – IF(AV) codice, Amp.
C – Identificatore Suffisso: Nessuno, B, C o D

Raccomandazioni per il montaggio dei moduli di potenza

Specifiche del dissipatore e della superficie, preparazione

Per garantire un buon contatto termico e ottenere i valori di resistenza termica di contatto specificati nelle schede tecniche, la superficie di contatto del dissipatore di calore deve essere pulita e priva di particelle di polvere. È utile pulire la superficie di montaggio del dissipatore di calore con panni e un detergente a base di alcol, ad esempio isopropanolo, prima del processo di montaggio. Devono essere rispettate le seguenti specifiche meccaniche:
– L'irregolarità dell'area di montaggio del dissipatore di calore deve essere 50μm per 100 mm
– Ruvidità Rz: < 10 μm
– Nessun passo > 10 μm

Specifiche della superficie del dissipatore di calore

Applicazione della pasta termica

Si consiglia di utilizzare la stampa a stencil per applicare il materiale dell'interfaccia termica. Si consiglia di utilizzare uno spessore di pasta termica compreso tra 50 e 100 μm. L'applicazione della pasta termica mediante rullo non è consigliata per la produzione di massa, poiché non è possibile garantire la riproducibilità di uno spessore di pasta termica ottimizzato.

Coppia di montaggio sul dissipatore di calore MS

Per fissare i moduli di potenza, si raccomanda vivamente l'uso di viti in acciaio in combinazione con rondelle e rondelle elastiche adeguate o viti combinate. È necessario rispettare il valore di coppia specificato nella scheda tecnica.

Si raccomanda una coppia di pre-serraggio e un nuovo serraggio al valore di coppia indicato. Per il processo di avvitamento è necessario limitare la velocità e si raccomanda una limitazione morbida della coppia per evitare i picchi di coppia che possono verificarsi con gli avvitatori pneumatici.

Esempio di ordine di montaggio

Le viti devono essere serrate in ordine diagonale con una coppia uguale in più fasi fino a raggiungere il valore di coppia specificato MS.
