Diodi Raddrizzatori Powerex Sostituzione

Diodi Raddrizzatori Standard di Potenza, conosciuti anche come Diodi a recupero normale Il design a disco prevede diodi generici di tipo press pack con tensioni di blocco fino a 6500V e correnti nominali fino a 12000A.

I Diodi Raddrizzatori A-RD AS ENERGI^TM sono un sostituzione, analogici, dispositivi a semiconduttore alternativi per i Diodi di Recupero Powerex.

"Dissipatori raffreddati ad aria serie O per dispositivi a disco", "Dissipatore ad aria serie SF", "Dissipatore ad acqua serie SS" per il raffreddamento dei diodi sono disponibili su ordinazione.

Guida alla numerazione dei componenti per i diodi raddrizzatori

Video: Recensioni di diodi a disco ad alta potenza

icon AS ENERGI^TM Riferimento per la produzione di semiconduttori

Caratteristiche: Prestazioni e affidabilità ai vertici della categoria; ottimizzato per la frequenza di linea; basse perdite di stato; elevata tensione inversa e capacità di gestire correnti elevate, elevata capacità di sovratensione.

I diodi raddrizzatori convertono correnti CC e CA fino a 12 kA in circuiti con tensioni fino a 6,5 kV. Le loro applicazioni principali sono i raddrizzatori per gli azionamenti a corrente alternata variabile di grandi dimensioni, i convertitori di trazione, le sottostazioni di terra, la saldatura e gli alimentatori a corrente continua. I dispositivi sono destinati principalmente ad applicazioni con frequenze di linea fino a 500 Hz.

Il diodo è dotato di un alloggiamento in ceramica standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti. Questo diodo ha un alloggiamento a disco con contatti a pressione. La polarità del diodo (anodo, catodo) è determinata dall'icona sulla custodia. Le specifiche tecniche, la guida alla numerazione dei componenti, le schede tecniche in PDF e i disegni schematici dei diodi raddrizzatori sono elencati di seguito.

Diodi Raddrizzatori AS ENERGI^TM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, alti valori di V_RSM/V_RRM, vasta esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 10 a 15000 A, elevata resistenza ai cicli termici ed elettrici.

La nostra azienda fornisce una garanzia di qualità per i diodi raddrizzatori di 2 anni dalla data di acquisto. Al momento della fornitura dei diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.

Per saperne di più

Il prezzo finale dei diodi a recupero normale dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.

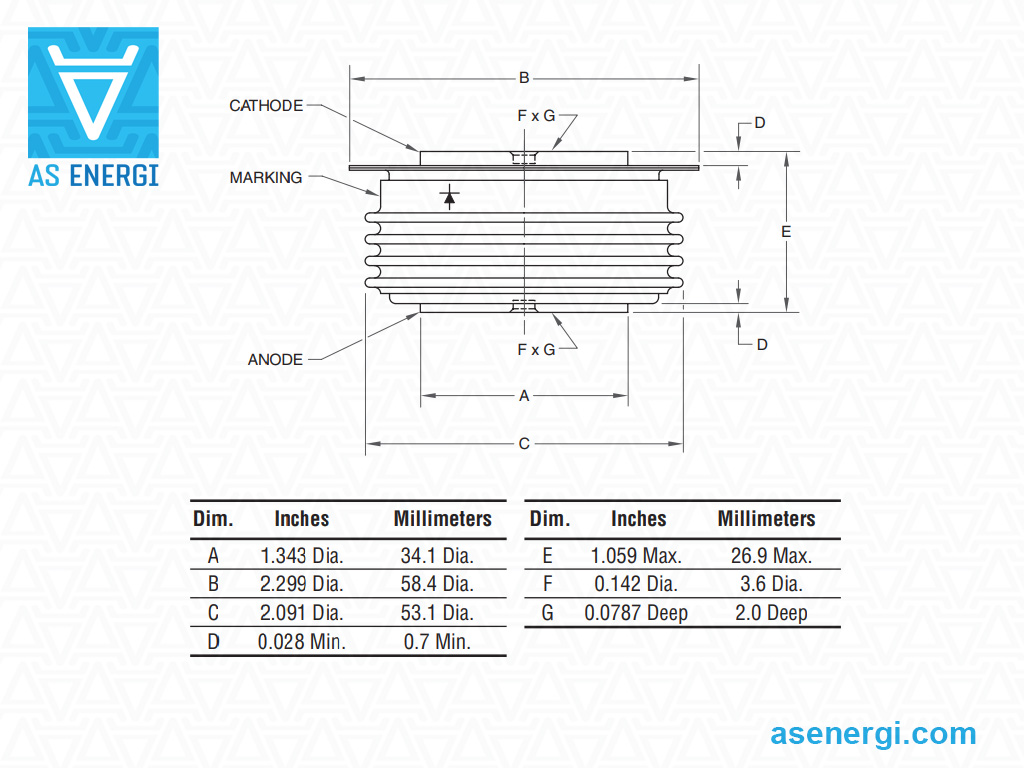

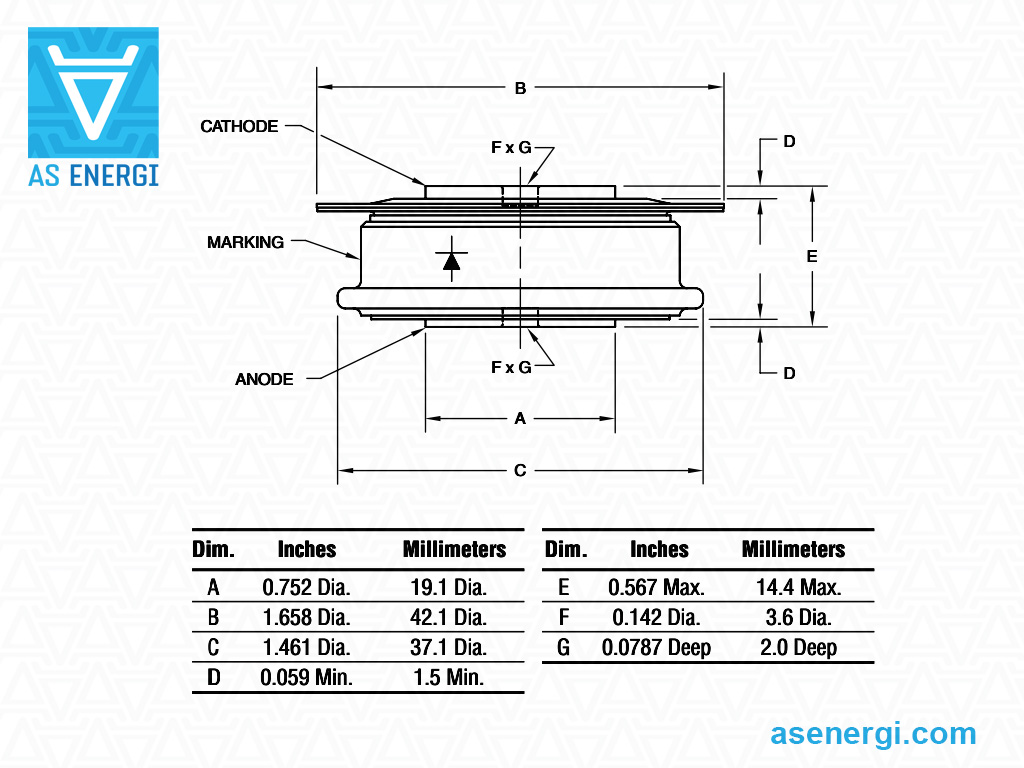

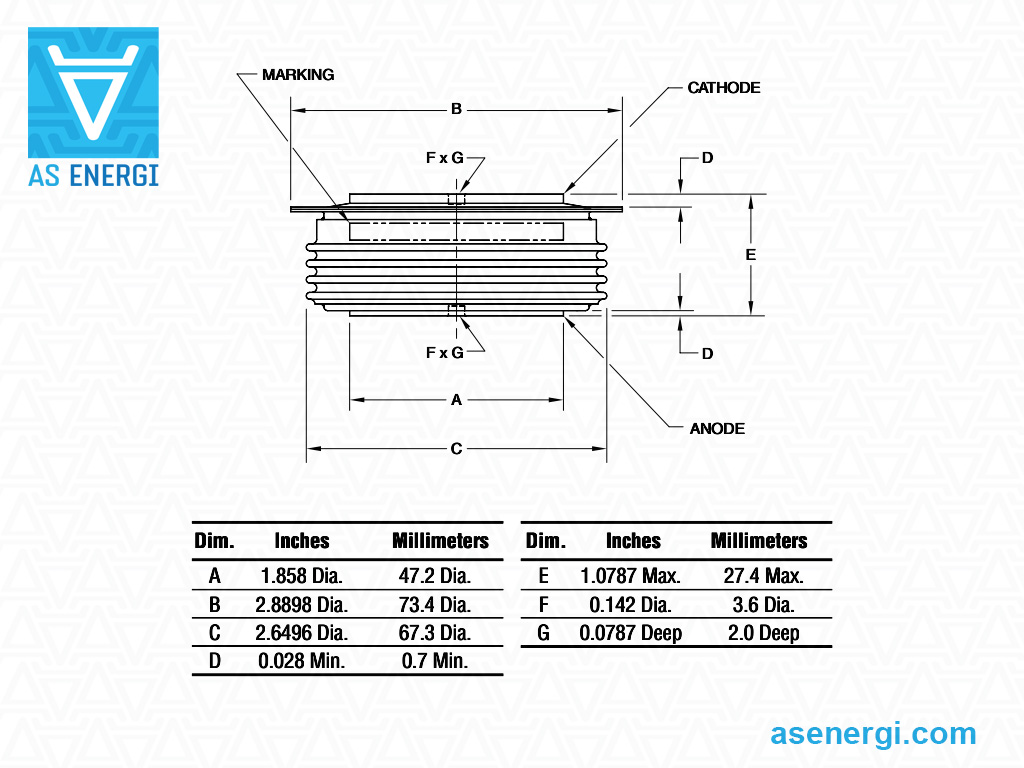

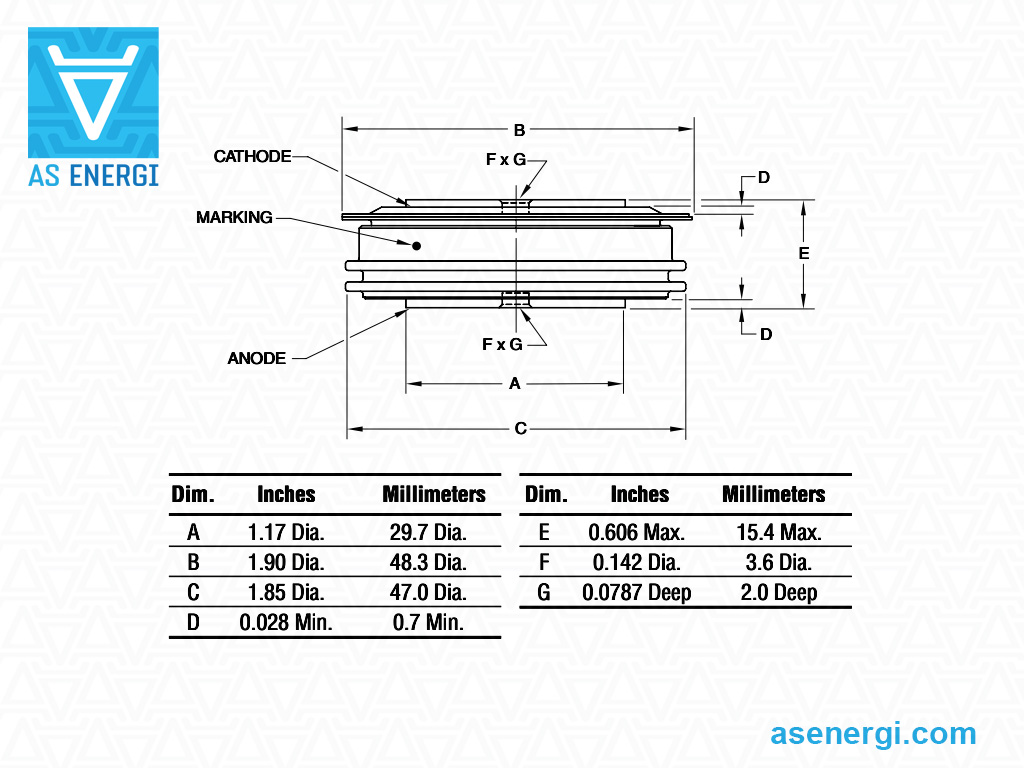

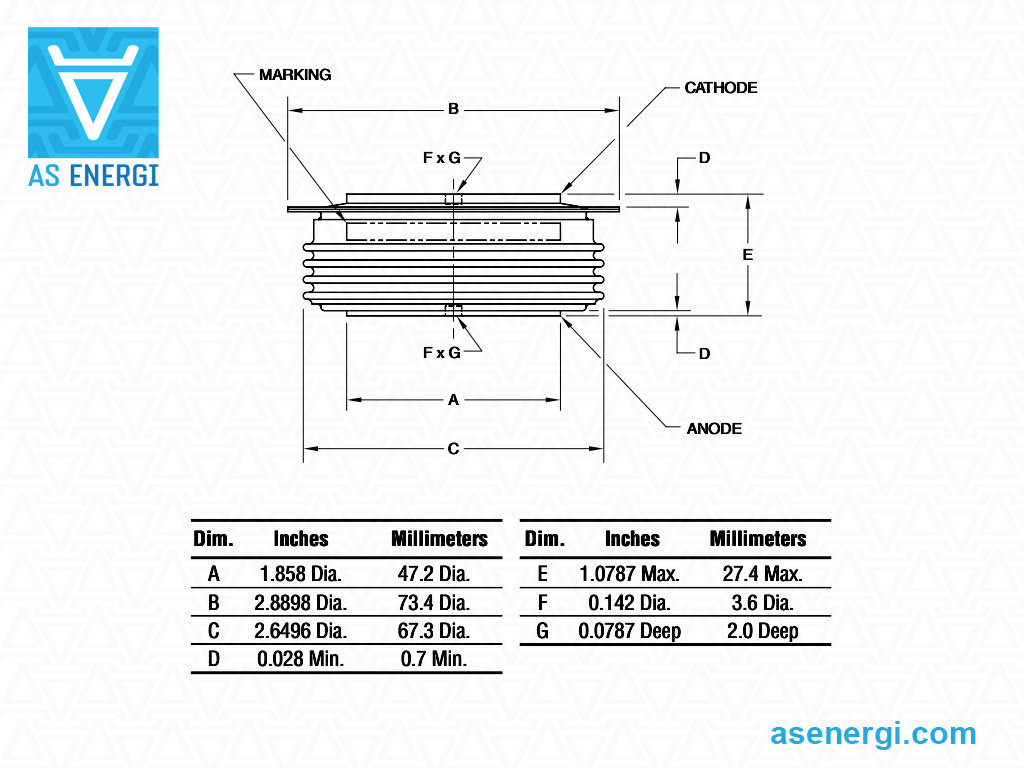

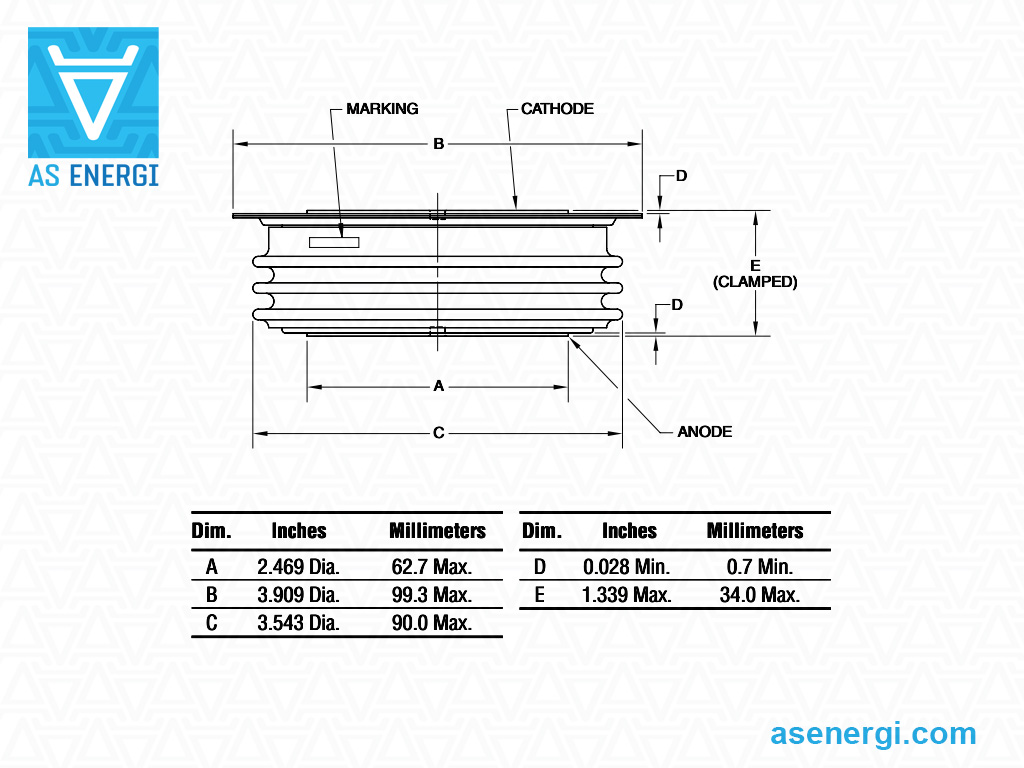

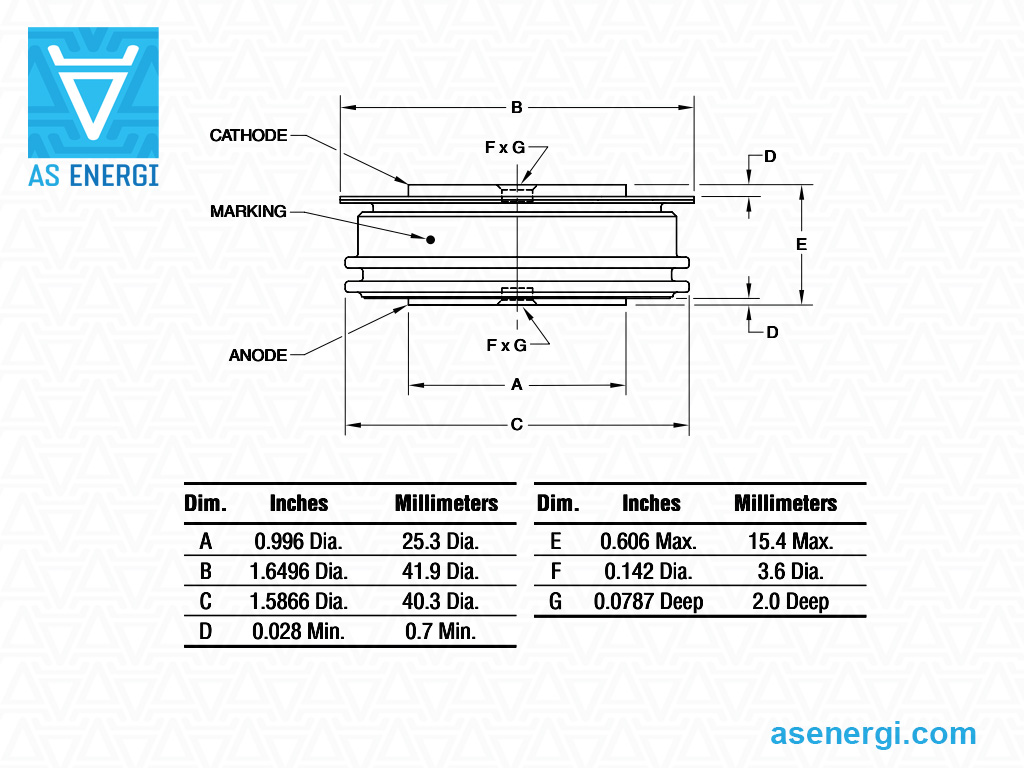

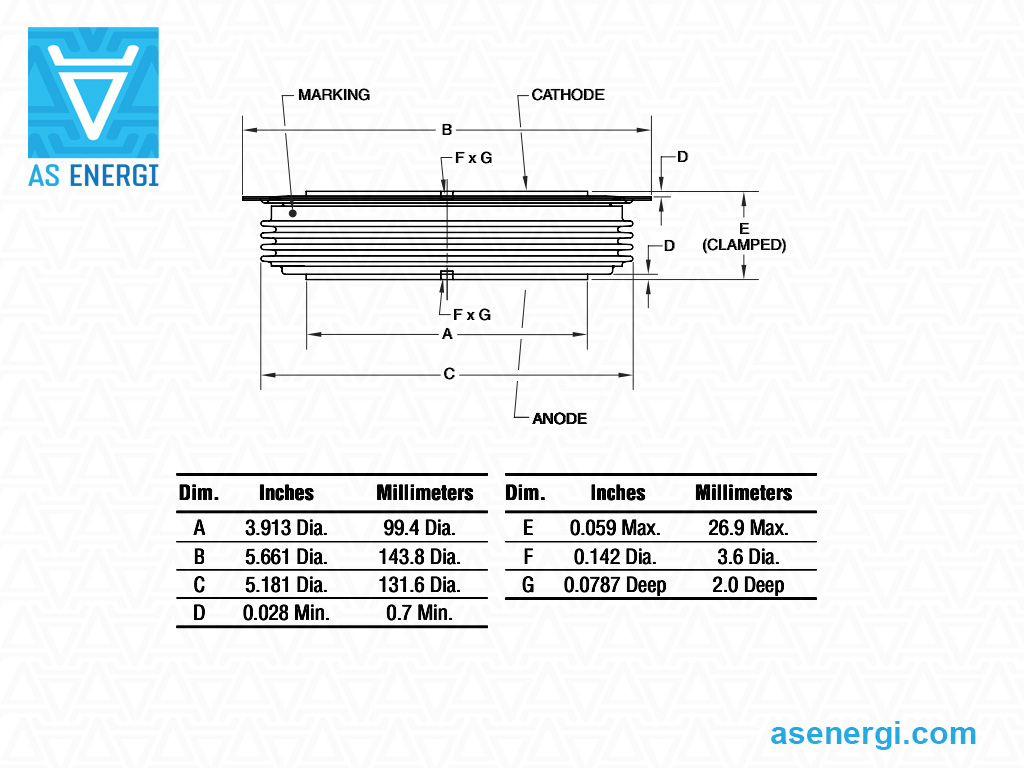

Specifiche generali dei Diodi Raddrizzatori (tipo a disco) Powerex e Sostituzioni

Tipo	V_RRM	I_F(AV) (T_C=55°C)	I_FSM	I²t	V_T0	r_T	T_{vj max}	R_thJK	Caso	Dimensioni ØDxØdxH	Sostituzione AS ENERGI^TM	Scheda tecnica

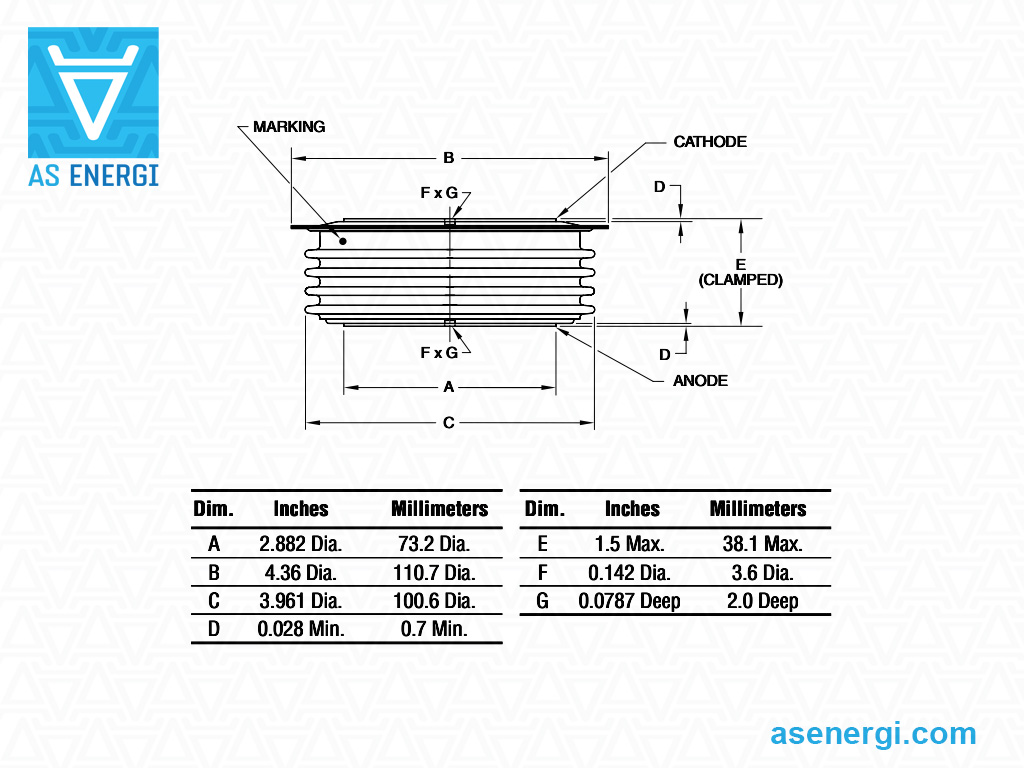

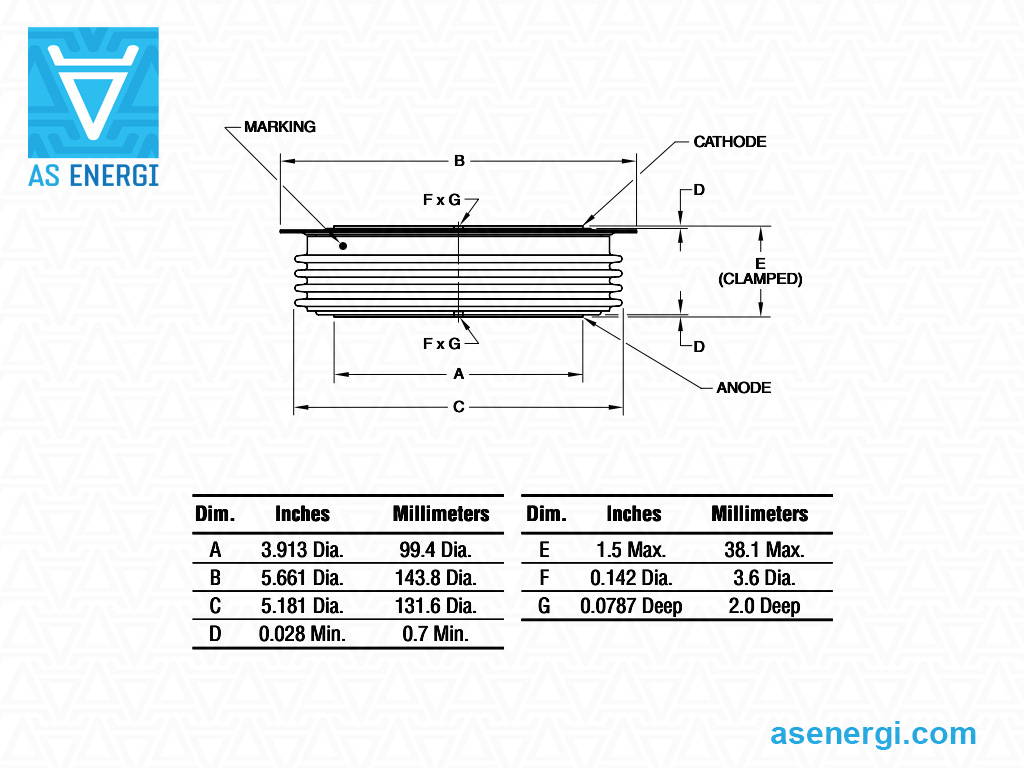

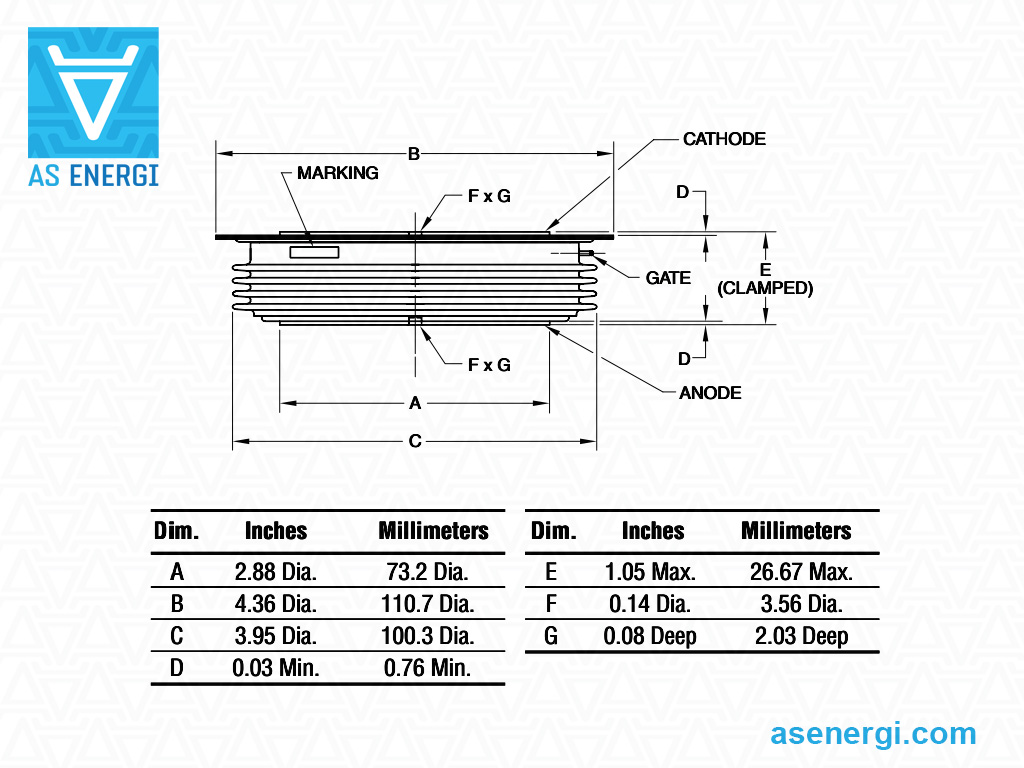

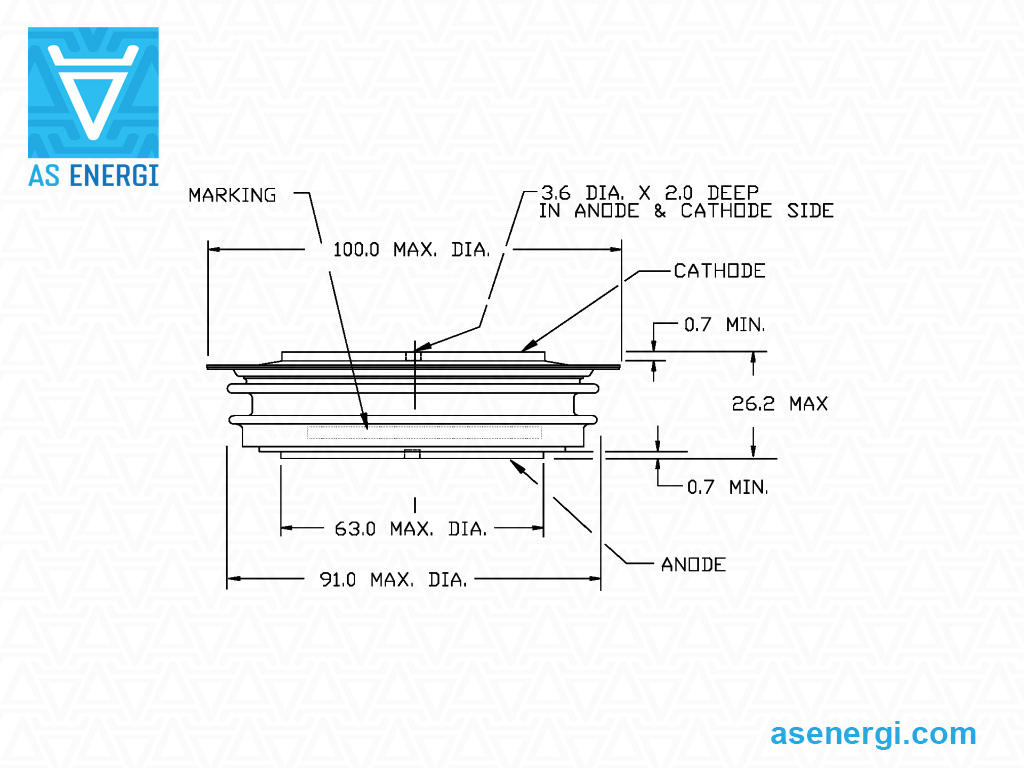

Tipo	V	A	A	A²·s	V	mΩ	ºC	K/W	Caso	mm	Sostituzione AS ENERGI^TM	PDF
Diodi Tipo di disco Fino a 800V
RBS8-06-70	7000 (79)	600	55	15125	0.645	0.044	175	0.0095	111x73x26.5	RBS	A-RDBS8-06-70
RAS00412	12000 (68)	400	57.3	16416	0.978	0.005	175	0.008	100x63x26	RAS	A-RDAS00412
Up to 1600V
A390-16-40	400 (117)	1600	7	204	-	-	200	0.095	42x19x14	R62	A-A390-16-40
R620-12-48 +	485 (125)	1200	6.5	211	0.80	0.63	190	0.07	42x19x14	R62	A-RD620-12-48 +
R720-12-80 +	810 (125)	1200	10	500	0.70	0.32	190	0.05	58.5x34x26.9	R72	A-RD720-12-80 +
R720-16-12	1200 (95)	1600	12.5	650	0.68	0.24	175	0.055	58.5x34x26.9	R72	A-RD720-16-12
R7S0-16-13	1300 (90)	1600	16.5	1360	0.749	0.196	175	0.035	42x25x15.4	R7S	A-RD7S0-16-13
A430-15-14 +	1375 (55)	1500	10	415	0.62	0.254	200	0.06	58.5x34x26.9	R72	A-A430-15-14 +
R7S0-16-16	1600 (98)	1600	12.8	819	0.63	0.293	200	0.035	42x25x15.4	R7S	A-RD7S0-16-16
R9G0-16-22	2200 (134)	1600	27.4	3750	0.79	0.088	150	0.02	73.5x47x27.4	R9G	A-RD9G0-16-22
R9G0-14-26 +	2600 (100)	1400	38	7220	0.58	0.120	190	0.018	73.5x47x27.4	R9G	A-RD9G0-14-26 +
RA20-12-48	4800 (98)	1200	44.6	9945	0.65	0.063	190	0.013	99x62x34	RA2	A-RDA20-12-48
RBK8-16-63	6300 (100)	1600	115.9	67200	0.688	0.036	190	0.0115	111x73x38	RB2	A-RDBK8-16-63
RBS8-16-72	7200 (84)	1600	115.9	67200	0.704	0.0479	190	0.0095	111x73x26.5	RBS	A-RDBS8-16-72
RB20-16-80 +	8000 (68)	1600	79	31200	0.70	0.035	190	0.011	111x73x38	RB2	A-RDB20-16-80 +
RDS8-12-10	10000 (90)	1200	111	61600	0.64	0.023	175	0.008	144x99.5x26.9	RDS	A-RDDS8-12-10
Up to 2600V
R620-24-30	300 (140)	2400	5.5	125	0.92	0.88	150	0.095	42x19x14	R62	A-RD620-24-30
R620-30-35 +	345 (100)	3000	5	125	0.84	0.94	150	0.07	42x19x14	R62	A-RD620-30-35 +
R620-24-40	400 (130)	2400	6	150	0.89	0.74	150	0.095	42x19x14	R62	A-RD620-24-40
R620-22-44 +	440 (110)	2200	5.5	151	0.82	0.82	175	0.07	42x19x14	R62	A-RD620-22-44 +
R620-24-50	500 (115)	2400	6.5	175	0.85	0.63	150	0.095	42x19x14	R62	A-RD620-24-50
R720-30-52 +	520 (100)	3000	8	320	0.90	0.52	150	0.05	58.5x34x26.9	R72	A-RD720-30-52 +
R720-22-70 +	710 (110)	2200	9	405	0.80	0.42	175	0.05	58.5x34x26.9	R72	A-RD720-22-70 +
R7S0-24-08	800 (121)	2400	7.75	300	0.91	0.518	175	0.035	42x25x15.4	R7S	A-RD7S0-24-08
R720-26-09	900 (85)	2600	8.5	301	0.84	0.42	150	0.055	58.5x34x26.9	R72	A-RD720-26-09
R7S0-24-12	1200 (86)	2400	9	337	0.831	0.441	175	0.035	42x25x15.4	R7S	A-RD7S0-24-12
R7S0-24-15	1500 (98)	2400	14	817	0.694	0.345	200	-	42x25x15.4	R7S	A-RD7S0-24-15
R820-26-16	1600 (82)	2600	12.95	699	0.68	0.247	175	0.035	58.5x34x26.9	R82	A-RD820-26-16
R9G0-36-17 +	1700 (60)	3600	20	2000	0.74	0.330	150	0.018	73.5x47x27.4	R9G	A-RD9G0-36-17 +
R9G0-32-18	1800 (110)	3200	19.6	1920	0.814	0.224	175	0.02	73.5x47x27.4	R9G	A-RD9G0-32-18
R9G0-36-18 +	1800 (80)	3600	21.5	2300	0.69	0.320	175	0.018	73.5x47x27.4	R9G	A-RD9G0-36-18 +
R9G0-22-21	2100 (118)	2200	22	2002	0.912	0.089	175	0.02	73.5x47x27.4	R9G	A-RD9G0-22-21
R9G0-24-21	2100 (124)	2400	26.5	3510	0.618	0.192	190	0.02	73.5x47x27.4	R9G	A-RD9G0-24-21
R9G0-26-21 +	2100 (75)	2600	26.7	3560	0.68	0.220	175	0.018	73.5x47x27.4	R9G	A-RD9G0-26-21 +
R9G0-24-22 +	2200 (100)	2400	30	4500	0.61	0.200	190	0.018	73.5x47x27.4	R9G	A-RD9G0-24-22 +
A451-22-25	2500 (88)	2200	27.3	2725	0.66	0.128	175	0.025	73.5x47x27.4	R9G	A-A451-22-25
R9S0-26-30	3000 (115)	2600	28.6	3410	0.91	0.089	200	0.015	73.5x47x27.4	R9S	A-RD9S0-26-30
RB20-32-35 +	3500 (115)	3200	57	16200	0.84	0.08	175	0.011	111x73x38	RB2	A-RDB20-32-35 +
RA20-24-36	3600 (100)	2400	36.5	6660	0.66	0.113	175	0.013	99x62x34	RA2	A-RDA20-24-36
RB20-26-38 +	3800 (124)	2600	63	19800	0.71	0.08	185	0.011	111x73x38	RB2	A-RDB20-26-38 +
RBS8-32-45	4500 (94)	3200	62.4	19500	0.786	0.0997	175	0.0095	111x73x26.5	RBS	A-RDBS8-32-45
RBK8-24-50	5000 (80)	2400	87.1	38000	0.680	0.080	175	0.0115	111x73x38	RB2	A-RDBK8-24-50
RAS8-24-54	5450 (90)	2400	115	66125	0.734	0.067	175	0.011	100x63x26	RAS	A-RDAS8-24-54
RBS8-24-56	5680 (78)	2400	98.5	48600	0.680	0.080	175	0.0095	111x73x26.5	RBS	A-RDBS8-24-56
RDS8-25-80	8000 (90)	2500	92.5	4280	0.654	0.0382	175	0.0075	144x99.5x26.9	RDS	A-RDDS8-25-80
RDK8-30-85	8500 (90)	3000	92.5	42800	0.762	0.053	160	0.0063	144x99.5x38	RD2	A-RDDK8-30-85
Up to 4500V
R720-44-06	600 (85)	4400	7	204	0.92	0.61	150	0.055	58.5x34x26.9	R72	A-RD720-44-06
R9G0-44-10 +	1000 (90)	4400	13.4	900	0.91	0.620	150	0.018	73.5x47x27.4	R9G	A-RD9G0-44-10 +
R9G0-40-13 +	1300 (75)	4000	16	1280	0.83	0.470	150	0.018	73.5x47x27.4	R9G	A-RD9G0-40-13 +
RA20-42-25	2500 (100)	4200	25.5	3250	0.74	0.132	150	0.013	99x62x34	RA2	A-RDA20-42-25
RB20-45-30 +	3000 (100)	4500	36	6500	0.79	0.18	170	0.011	111x73x38	RB2	A-RDB20-45-30 +
RBS8-42-35	3500 (89)	4200	77.4	29900	0.77	0.125	150	0.0095	111x73x26.5	RBS	A-RDBS8-42-35
RBK8-45-40	4000 (80)	4500	65.5	17900	0.75	0.133	175	0.0115	110.5x73x38	RBK	A-RDBK8-45-40
RBS8-45-45	4500 (80)	4500	85	36125	0.75	0.133	175	0.0095	111x73x26.5	RBS	A-RDBS8-45-45
RBK8-45-40	4000 (80)	4500	65.5	17900	0.75	0.133	175	0.0115	110.5x73x38	RBK	A-RDBK8-45-40
Up to 6500V
R820-65-06	600 (100)	6500	6.87	236	0.78	1.27	150	0.035	58.5x34x26.9	R82	A-RD820-65-06
R9G0-54-12	1200 (102)	5400	14.6	1066	1.07	0.323	150	0.02	73.5x47x27.4	R9G	A-RD9G0-54-12
R9G0-65-14	1360 (80)	6500	15.25	1116	0.793	0.521	150	0.02	73.5x47x27.4	R9G	A-RD9G0-65-14
RA20-54-20	2000 (99)	5400	21.8	2376	0.96	0.207	150	0.013	99x62x34	RA2	A-RDA20-54-20
RBK8-65-25	2500 (85)	6500	61	18600	0.79	0.238	150	0.0115	110.5x73x38	RBK	A-RDBK8-65-25
RBS8-65-28	2850 (85)	6500	61	18600	0.79	0.238	150	0.0095	111x73x26.5	RBS	A-RDBS8-65-28
RDK8-60-40	4000 (68)	6000	55.5	12800	1.130	0.117	150	0.0075	144x99.5x38	RD2	A-RDDK8-60-40

Guida alla numerazione delle parti per i Diodi Raddrizzatori:

BS8

A	–	AS ENERGI^TM
RD	–	Gruppo di prodotti: Disco a Diodi.
BS8	–	Tipo Numero.
42	–	Tensione nominale (V_RRM x 100).
35	–	Valutazione attuale I_T(AV), Amp.
+	–	Diodo vecchia versione.

Semiconduttori ad Alta Potenza AS ENERGI^TM

La nostra azienda è impegnata nella produzione e nella vendita di un'ampia gamma di semiconduttori di potenza (moduli a tiristori, diodi raddrizzatori, diodi a valanga, a rotore e di saldatura, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché di dissipatori ad aria e ad acqua.
È possibile acquistare dispositivi a semiconduttore in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso. Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.

Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:

[email protected]

E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Video: Diodi raddrizzatori di tipo disco ad alta potenza

Foto dei Diodi Raddrizzatori:

Raccomandazioni per l'installazione dei diodi raddrizzatori di potenza a disco:

Assemblaggio di un diodo con dissipatore

L'affidabilità del trasferimento di calore e del contatto elettrico tra le superfici di accoppiamento del diodo e del raffreddatore per l'intero intervallo di temperatura è garantita da coppia appropriata (forza di serraggio).

Prima del montaggio è necessario eseguire ispezione visiva (1) superfici di contatto per danni meccanici e asciugare (2), imbevuti di alcol (toluene, benzina, acetone).

Dopo l'ispezione, fissare i contatti di corrente (conduttori), installare un perno per fissare l'allineamento della struttura.

Per migliorare i parametri di trasferimento del calore si raccomanda di applicare (3) un sottile strato di pasta termoconduttiva al silicone prima dell'assemblaggio, che non è una condizione obbligatoria per l'installazione.

Installare il diodo (3), la seconda parte del raffreddatore, l'isolante in fibra di vetro e il rondella di spinta.

Per infilare la traversa (4) e serrare uniformemente i dadi. Assicurarsi che nessun disallineamento e uniformità delle superfici di contatto.

Quando le parti sono sufficientemente bloccate ma mobili, si raccomanda di posizionare il dispenser su una superficie piana e di controllo della tolleranza per il parallelismo del piano complessivo adiacente delle superfici (5).

Morsetto per ogni dado a sua volta (circa un quarto di giro) alla fermata (6). L'entità della deflessione della traversa determina se la forza di serraggio ottenuta corrisponde a quella richiesta.

Dopo l'installazione, gli elementi di fissaggio (dadi e rondelle) devono essere assicurati ulteriormente per evitare che corrosione.

Consigli e raccomandazioni per i diodi di potenza:

I diodi di potenza non devono essere fatti funzionare per lunghi periodi di tempo con i loro carico limite per tutti i parametri. In questo caso, il fattore di sicurezza è determinato dal grado di affidabilità richiesto del dispositivo.

Sostituire un diodo di potenza guasto con un diodo che corrisponda ai parametri di quello da sostituire.

Quando si opera in un ambiente con una temperatura ambiente elevata, è necessario prevedere un sistema di superraffreddamento.

Per garantire una corretta dissipazione del calore, si consiglia di pulire periodicamente i diodi di potenza e i raffreddatori per rimuovere polvere e contaminanti.

Per equalizzare le correnti tra i diodi di potenza collegati in parallelo, si devono utilizzare divisori di corrente induttivi (spesso fili toroidali intrecciati). I metodi di collegamento più diffusi sono il circuito chiuso, il circuito a bobina comune o il diodo di potenza. L'efficienza dei divisori di corrente in questo caso è determinata dalla sezione del filo magnetico.

La prevenzione dello sbilanciamento della tensione quando i diodi di potenza sono collegati in serie si ottiene utilizzando resistenze shunt collegate in parallelo a ciascun diodo. L'equalizzazione della tensione in condizioni transitorie si ottiene collegando condensatori in parallelo a ciascun diodo.

È severamente vietato toccare i diodi di potenza sotto alta tensione durante il funzionamento.

Perché scegliere AS ENERGI^TM

Impianti di produzione propri, compresa la produzione di chip di silicio per semiconduttori
Marchio Europeo - 100% di qualità, prezzo favorevole, termini di produzione brevi
Oltre 20 anni di esperienza nel settore dei semiconduttori
Clienti di oltre 50 paesi si affidano a noi
20000 articoli nella linea di prodotti per correnti da 10A a 15000A, tensioni da 100V a 9000V
Produciamo analoghi di prodotti di altri produttori
Qualità certificata garantita, periodo di garanzia di funzionamento - 2 anni

Garanzia di qualità

I nostri prodotti sono certificati e corrispondono agli standard internazionali.
La nostra azienda fornisce una garanzia di qualità per i prodotti di 2 anni.
Forniamo certificati di conformità, rapporti di affidabilità, schede tecniche e passaporti tecnici su richiesta del cliente.

Ogni prodotto viene testato per i parametri principali e vengono forniti Rapporti di test (Test reports) dei parametri per ogni prodotto.

Geografia della partnership

L'azienda AS ENERGI^TM produce e fornisce semiconduttori di potenza a più di 50 paesi in tutto il mondo.

Logistica e consegna

Consegniamo i nostri prodotti in tutto il mondo con i servizi delle società di logistica: DHL, TNT, UPS, EMS, Fedex, Aramex.
I prodotti possono essere consegnati con qualsiasi mezzo di trasporto: aereo, marittimo, ferroviario e stradale.

AS ENERGI^TM Produzione di semiconduttori

La nostra gamma di prodotti comprende diodi raddrizzatori, tiristori a controllo di fase con design a disco e a perno, diodi e tiristori a valanga, tiristori a commutazione rapida, ad alta frequenza, a recupero rapido, diodi di saldatura e di rotore, triac, raddrizzatori a ponte, moduli di potenza (tiristore, diodo, tiristore-diodo, IGBT) e dissipatori ad aria e ad acqua.

I diodi raddrizzatori di potenza e i tiristori sono prodotti per correnti da 10A a 15000A e per tensioni da 100V a 9000V.
I moduli a diodi e tiristori di potenza sono prodotti a partire da 25A e fino a 1250A, con una gamma di tensioni compresa tra 400V e 4400V.
La gamma di semiconduttori di potenza comprende anche dispositivi semiconduttori equivalenti, sostitutivi, analogici e alternativi di produttori globali.
