Home / Prodotti / Moduli a Tiristori Powerex

Moduli a Tiristori Sostituzione Powerex

I moduli a tiristori sono monolitici con topologia di semiconduttore doppia o singola (tiristore- tiristore e tiristore singolo). Utilizzati in circuiti DC e AC con carichi a 1500A e tensioni d'impulso inverse fino a 4000V.

Moduli a Tiristori AM-LS, AM-LN, AM-PS, AM-CD, AM-ND, AM-LD, AM-PD, AM-PA AS ENERGITM è un dispositivo sostitutivo, equivalente e alternativo per moduli a tiristori Powerex.

I moduli a tiristori sono alloggiati in un contenitore industriale standard che facilita l'integrazione del dispositivo nelle apparecchiature esistenti.

I moduli sono progettati e assemblati con un contatto a pressione altamente affidabile che risponde ai requisiti specifici di applicazioni ottimizzate in termini di costi e prestazioni.

I moduli a tiristori sono utilizzati in diverse apparecchiature di potenza: unità di potenza e di controllo, azionamenti elettrici, regolatori di potenza, regolatori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA.

I nostri moduli di potenza sono disponibili in diverse topologie a dispositivo singolo o doppio per quasi tutte le applicazioni di controllo di fase o raddrizzatore.

La nostra azienda fornisce una garanzia di qualità per i moduli a tiristori/diodi di 2 anni dalla data di acquisto. Quando forniamo moduli a tiristori/diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.

Il prezzo finale dei moduli a tiristori/diodi dipende dalla classe, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.

Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:

[email protected]

E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Specifiche generali dei Moduli a Tiristori Powerex e Sostituzioni

Tipo IF(AV)M
(TC)		 V RRM
V DRM		 IFSM I 2t V T0 r T R th(jc)
per modulo		 R th(jc)
per giunzione		 R th(cs)
per modulo		 Dimensioni L×B×H Sostituzione
AS ENERGITM		 Scheda tecnica
A V kA kA 2·s V mΩ °C/W °C/W °C/W mm PDF

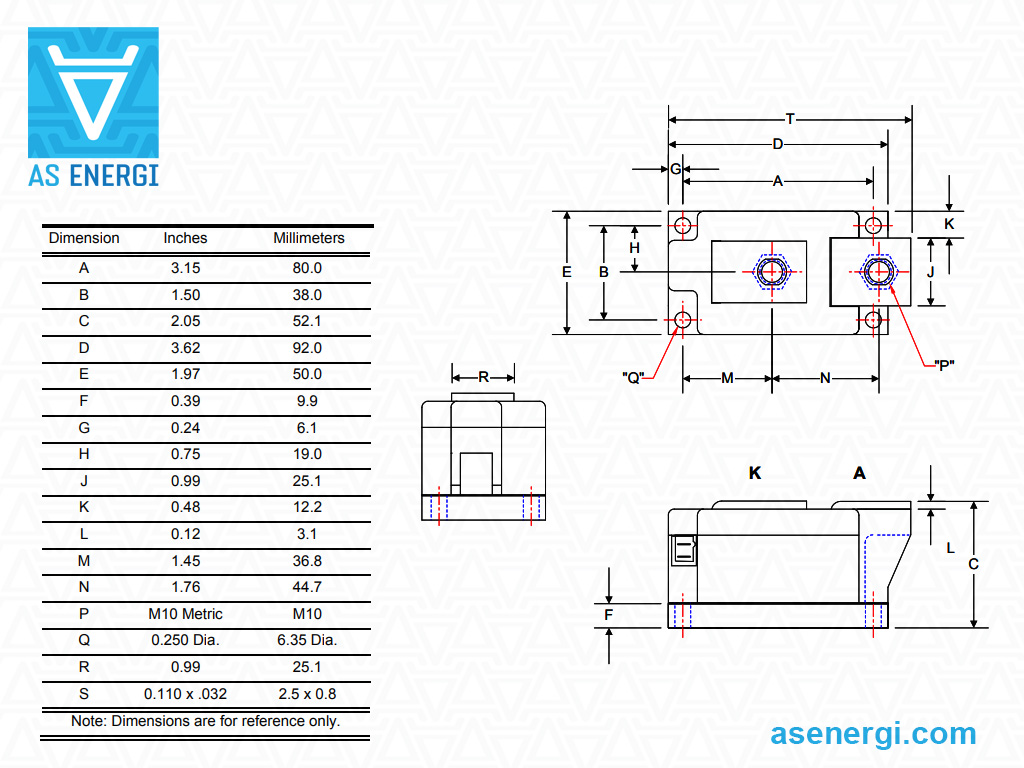

Moduli a tiristore singolo
LS833624 240/74 3600 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS833624
LS833824 240/74 3800 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS833824
LS834024 240/74 4000 5 126 1.563 2.141 0.065 - 0.02 92x50x52 AM-LS834024
LS431843 430/80 1800 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS431843
LS432043 430/80 2000 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS432043
LS432243 430/80 2200 10 500 0.88 0.66 0.065 - 0.02 92x50x52 AM-LS432243
LS430850 500/86 800 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS430850
LS431050 500/86 1000 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431050
LS431250 500/86 1200 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431250
LS431450 500/86 1400 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431450
LS431650 500/86 1600 16.3 1328 0.81 0.32 0.065 - 0.02 92x50x52 AM-LS431650

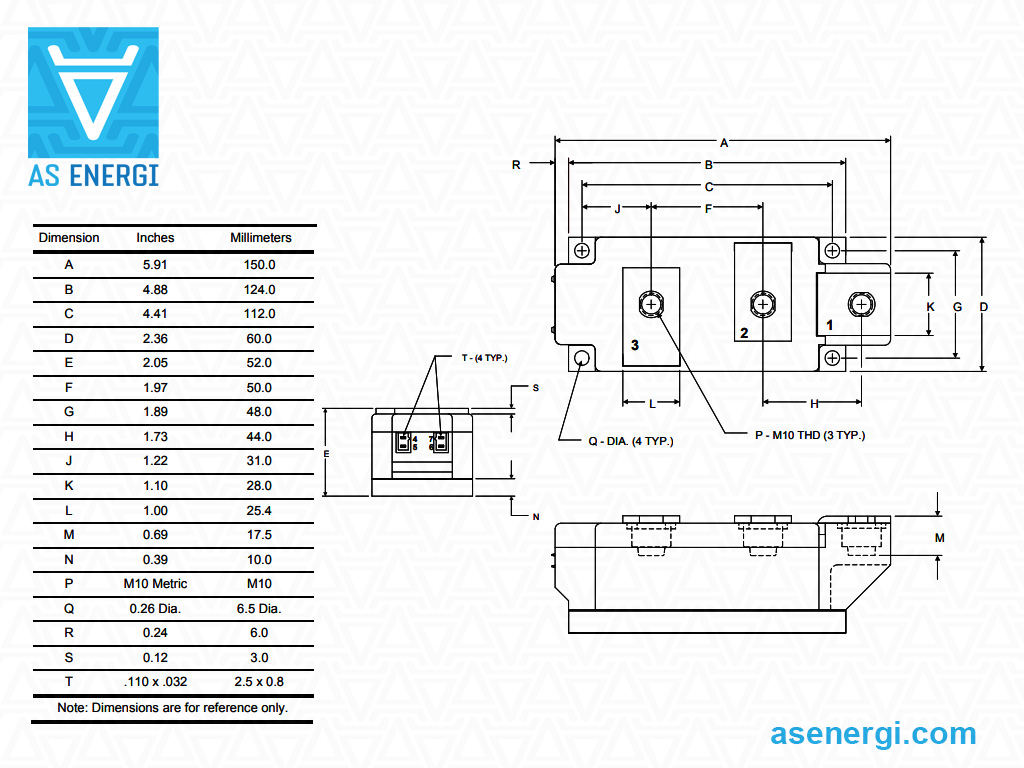

LN431885 850/89 1800 27.7 3830 0.905 0.16 0.0325 - 0.01 150x60x48 AM-LN431885
PS434010 1000/79 4000 24.2 2900 1.4 0.193 0.024 - 0.009 198x102x68 AM-PS434010
PS431215 1500/86 1200 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431215
PS431415 1500/86 1400 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431415
PS431615 1500/86 1600 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431615
PS431815 1500/86 1800 62 19220 0.691 0.102 0.024 - 0.009 198x102x68 AM-PS431815
PS432015 1500/76 2000 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432015
PS432215 1500/76 2200 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432215
PS432415 1500/76 2400 49.8 12380 0.849 0.13 0.024 - 0.009 198x102x68 AM-PS432415
Dual Thyristor Modules
CD430890C 90/85 800 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD430890C
CD431090C 90/85 1000 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431090C
CD431290C 90/85 1200 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431290C
CD431490C 90/85 1400 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431490C
CD431690C 90/85 1600 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431690C
CD431890C 90/85 1800 2.0 20.4 0.8 3.01 - 0.28 0.15 92x21x30 AM-CD431890C
CD430899C 100/88 800 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD430899C
CD431099C 100/88 1000 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431099C
CD431299C 100/88 1200 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431299C
CD431499C 100/88 1400 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431499C
CD431699C 100/88 1600 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431699C
CD431899C 100/88 1800 2.4 29 0.8 3.01 - 0.25 0.15 92x21x30 AM-CD431899C
CD630815C 150/86 800 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD630815C
CD631015C 150/86 1000 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631015C
CD631215C 150/86 1200 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631215C
CD631415C 150/86 1400 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631415C
CD631615C 150/86 1600 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631615C
CD631815C 150/86 1800 5.4 146 0.8 3.01 - 0.17 0.08 94x34x29 AM-CD631815C
CD632015C 150/83 2000 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632015C
CD632215C 150/83 2200 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632215C
CD632415C 150/83 2400 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632415C
CD632515C 150/83 2500 4.5 103 1.1 1.96 - 0.17 0.08 94x34x29 AM-CD632515C
ND430821 210/92 800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND430821
ND431021 210/92 1000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431021
ND431221 210/92 1200 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431221
ND431421 210/92 1400 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431421
ND431621 210/92 1600 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431621
ND431821 210/92 1800 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND431821
ND432021 210/92 2000 8.8 320 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND432021
LD833624 240/74 3600 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD833624
LD833824 240/74 3800 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD833824
LD834024 240/74 4000 8.25 340 1.563 2.141 0.325 0.065 0.01 150x60x48 AM-LD834024
ND430625 250/89 600 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430625
ND430825 250/89 800 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430825
ND431025 250/89 1000 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431025
ND431225 250/89 1200 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431225
ND431425 250/89 1400 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431425
ND431625 250/89 1600 8.8 322 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431625
ND432225 250/83 2200 8.8 322 0.813 0.81 0.07 0.14 0.03 116x50x55 AM-ND432225
ND430633 330/71 600 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430633
ND430833 330/71 800 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND430833
ND431033 330/71 1000 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431033
ND431233 330/71 1200 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431233
ND431433 330/71 1400 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431433
ND431633 330/71 1600 9.18 421 0.819 0.589 0.07 0.14 0.03 116x50x55 AM-ND431633
LD431843 430/80 1800 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD431843
LD432043 430/80 2000 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD432043
LD432243 430/80 2200 10 500 0.88 0.66 0.325 0.065 0.01 150x60x48 AM-LD432243
LD430850 500/86 800 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD430850
LD431050 500/86 1000 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431050
LD431250 500/86 1200 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431250
LD431450 500/86 1400 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431450
LD431650 500/86 1600 16.3 1330 0.81 0.32 0.325 0.065 0.01 150x60x48 AM-LD431650
LD431850 500/84 1800 16.3 1330 0.916 0.28 0.325 0.065 0.01 150x60x48 AM-LD431850

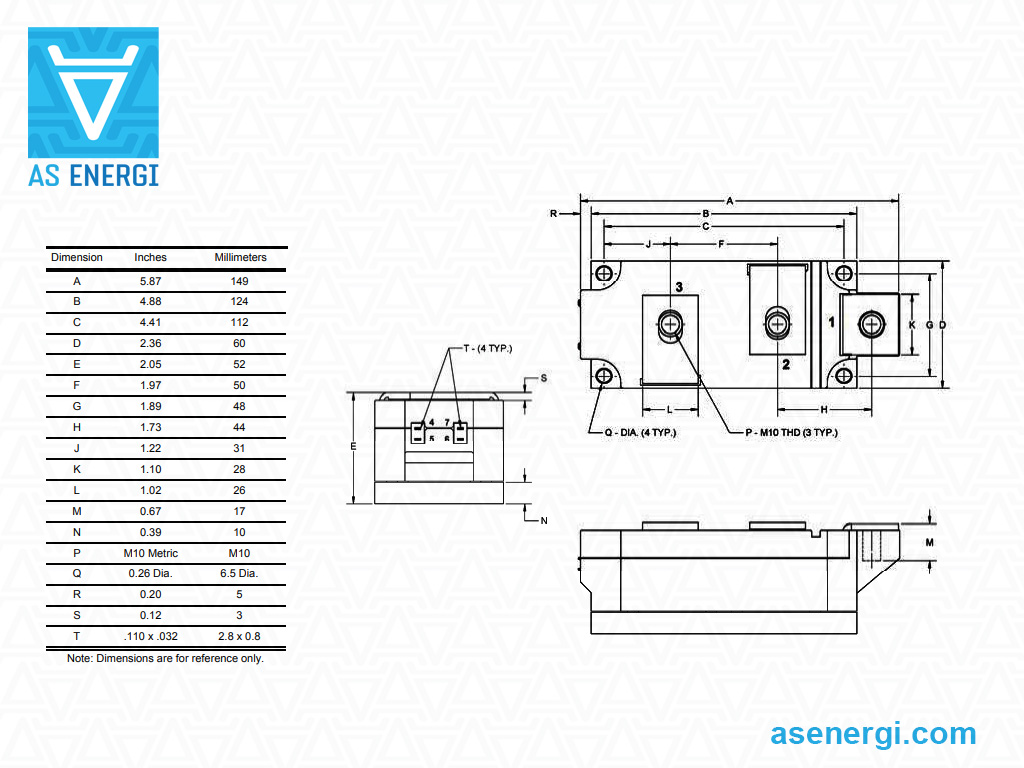

LDR31650 500/85 1600 15.5 1200 0.85 0.4 0.325 0.065 0.01 149x60x48 AM-LDR31650
LDR31850 500/85 1800 15.5 1200 0.85 0.4 0.325 0.065 0.01 149x60x48 AM-LDR31850
PD432006 600/81 2000 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432006
PD432206 600/81 2200 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432206
PD432406 600/81 2400 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PD432406
PD431207 700/82 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431207
PD431407 700/82 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431407
PD431607 700/82 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431607
PD431807 700/82 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PD431807

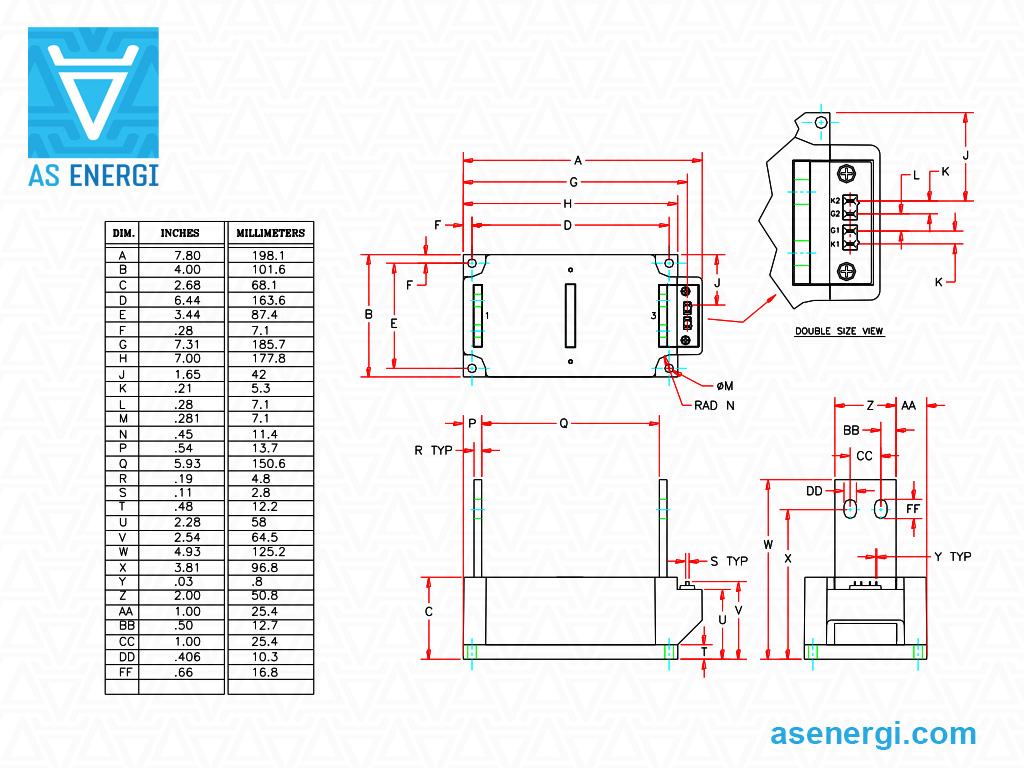

AC Switch Thyristor Modules
PA431606 600/81 1600 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA431606
PA431806 600/81 1800 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA431806
PA432006 600/81 2000 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432006
PA432206 600/81 2200 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432206
PA432406 600/81 2400 26.9 3620 0.869 0.237 0.029 0.058 0.009 198x102x68 AM-PA432406
PA431207 700/82 1200 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431207
PA431407 700/82 1400 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431407
PA431607 700/82 1600 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431607
PA431807 700/82 1800 36.5 6660 0.703 0.184 0.029 0.058 0.009 198x102x68 AM-PA431807
Fast Thyristor Modules
LS461821C0 210/86 1800 5.76 1.66 1.81 1.03 0.0781 - 0.02 92x50x52 AM-LS461821C0

Guida alla numerazione delle parti per i Moduli a Tiristori:

A M – CD4 1 14 99 C
A – brand AS ENERGITM
M – Gruppo di prodotti: Modulo.
CD4 – Tipo di pacchetto.
3 – I moduli a tiristori.
14 – Classe di tensione VRRM / 100.
99 – IF(AV) codice, Amp.
C – Identificatore Suffisso: Nessuno, B, C o D

Raccomandazioni per il montaggio dei moduli di potenza

Specifiche del dissipatore e della superficie, preparazione

Per garantire un buon contatto termico e ottenere i valori di resistenza termica di contatto specificati nelle schede tecniche, la superficie di contatto del dissipatore di calore deve essere pulita e priva di particelle di polvere. È utile pulire la superficie di montaggio del dissipatore di calore con panni e un detergente a base di alcol, ad esempio isopropanolo, prima del processo di montaggio. Devono essere rispettate le seguenti specifiche meccaniche:
– L'irregolarità dell'area di montaggio del dissipatore di calore deve essere 50μm per 100 mm
– Ruvidità Rz: < 10 μm
– Nessun passo > 10 μm

Specifiche della superficie del dissipatore di calore

Applicazione della pasta termica

Si consiglia di utilizzare la stampa a stencil per applicare il materiale dell'interfaccia termica. Si consiglia di utilizzare uno spessore di pasta termica compreso tra 50 e 100 μm. L'applicazione della pasta termica mediante rullo non è consigliata per la produzione di massa, poiché non è possibile garantire la riproducibilità di uno spessore di pasta termica ottimizzato.

Coppia di montaggio sul dissipatore di calore MS

Per fissare i moduli di potenza, si raccomanda vivamente l'uso di viti in acciaio in combinazione con rondelle e rondelle elastiche adeguate o viti combinate. È necessario rispettare il valore di coppia specificato nella scheda tecnica.

Si raccomanda una coppia di pre-serraggio e un nuovo serraggio al valore di coppia indicato. Per il processo di avvitamento è necessario limitare la velocità e si raccomanda una limitazione morbida della coppia per evitare i picchi di coppia che possono verificarsi con gli avvitatori pneumatici.

Esempio di ordine di montaggio

Le viti devono essere serrate in ordine diagonale con una coppia uguale in più fasi fino a raggiungere il valore di coppia specificato MS.
