Tiristori a controllo di fase Sostituti Techsem

Tiristori di potenza a controllo di fase, noti anche come Tiristore SCR (Raddrizzatore Controllato al Silicio) o Tiristori a controllo di fase (PCT), nel design a disco sono tiristori di tipo press-pack di uso generale, che regolano e convertono correnti in CC e CA fino a 5290A in circuiti con tensioni fino a 7200V.

Tiristori ATY, ATH AS ENERGITM sono un sostituto, analogo, alternativa per Tiristori a controllo di fase Techsem.

"Dissipatori ad aria serie O per dispositivi a disco", "Dissipatore ad aria serie SF", "Dissipatore ad acqua serie SS" per il raffreddamento dei tiristori sono disponibili su ordinazione.

Guida alla numerazione dei pezzi per tiristori a controllo di fase

youtubeVideo: Recensioni di tiristori a disco ad alta potenza

icon AS ENERGITM Semiconductors Manufacturing Reference

Caratteristiche: progettati per applicazioni industriali ad alta potenza e di trasmissione energetica; ottimizzati per una bassa caduta di tensione in conduzione; valori abbinati di Qrr e VT disponibili per connessioni in serie e / o parallelo. Questi dispositivi sono ottimizzati per ridurre le perdite di conduzione e sono principalmente destinati ad applicazioni con frequenze di linea fino a 500Hz.

Il tiristore ha un involucro ceramico standard del settore che ne facilita l'integrazione nell'equipaggiamento esistente. Questo tiristore ha un involucro a disco con contatti a pressione. La polarità del tiristore è determinata dall'icona sul case. Le specifiche tecniche, la guida alla numerazione dei pezzi, le schede tecniche in PDF, i disegni dimensionali per i tiristori sono elencati di seguito.

I tiristori AS ENERGITM presentano le seguenti caratteristiche: basse perdite statiche e dinamiche, alti valori di VDRM/VRRM, ampia esperienza nell'impiego dei dispositivi in varie industrie, gamma di tensioni da 100 a 9000 V e correnti da 10 a 15000 A, elevata resistenza al ciclo termico ed elettrico, raffreddamento ad aria naturale o forzata o ad acqua.

La nostra azienda fornisce una garanzia di qualità per i tiristori di 2 anni dalla data di acquisto. Al momento della fornitura dei tiristori, se necessario, forniamo il libretto tecnico e il certificato di conformità.

Per saperne di più

Il prezzo finale dei tiristori a controllo di fase dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.

Specifiche generali dei Tiristori a controllo di fase Techsem e Sostituti

Tipo IT(AV)
(TC=70°C) 		VDRM
VRRM 		ITSM I2t VT0 rT Tvj max Rth(j-c) W Dimensioni
ØDxØdxH		 Sostituti
AS ENERGITM		 Scheda tecnica
A V kA kA2·s V mΩ ºC K/W g mm PDF
Y24KPA 550 200-600 8 320 0.75 0.36 125 0.08 60 42x19x14 ATY24A
Y30KPA 860 200-600 12 720 0.73 0.33 125 0.045 80 42x25x15 ATY30A
Y38KPA 1300 200-600 18 1620 0.76 0.14 125 0.035 250 58.5x34x26 ATY38A
Y50KPA 2150 200-600 32 5120 0.75 0.1 125 0.02 170 74x47x26 ATY50A
Y24KPC 450 400-1000 5 125 0.75 0.7 125 0.08 60 42x19x13 ATY24C
Y30KPC 850 400-1000 9 405 0.7 0.35 125 0.045 80 42x25x15 ATY30C

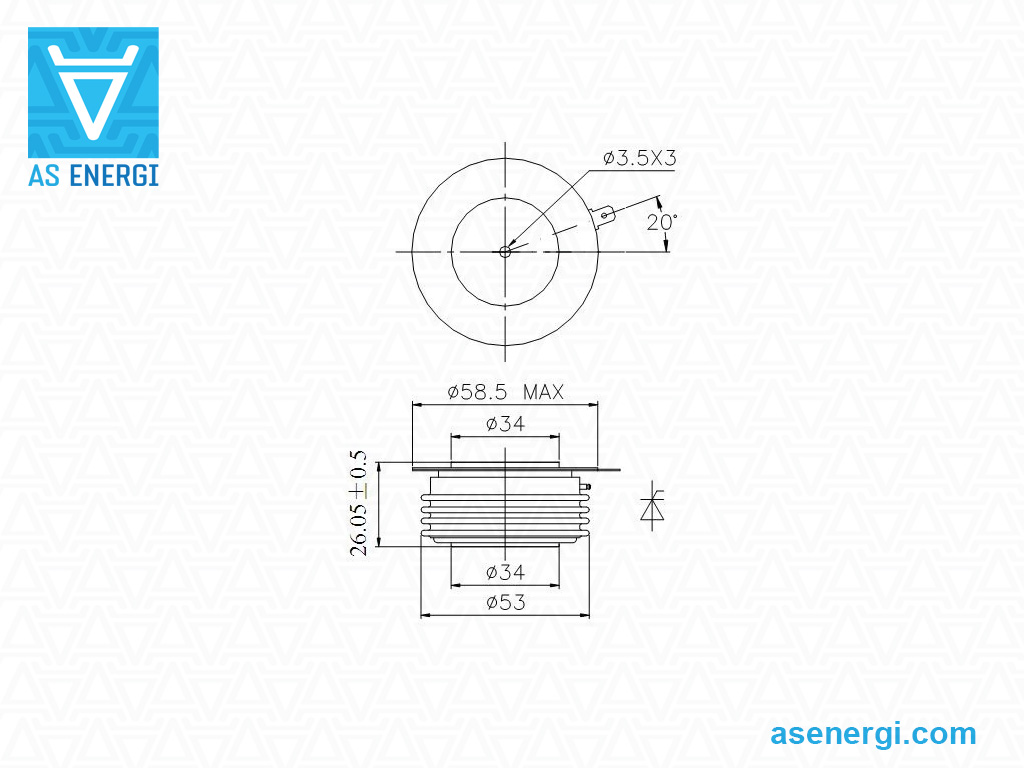

Y35KPC 920 400-1000 11 605 0.8 0.4 125 0.035 240 58.5x34x26 ATY35C
Y38KPC 960 400-1000 13 845 0.8 0.35 125 0.035 250 58.5x34x26 ATY38C
Y40KPC 1150 400-1000 15 1125 0.85 0.3 125 0.028 320 66x42x26 ATY40C
Y45KPC 1340 400-1000 20 2000 0.88 0.25 125 0.024 380 69x45x26 ATY45C
Y50KPC 1900 400-1000 30 4500 0.89 0.12 125 0.02 440 74x47x26 ATY50C
Y60KPC 2160 400-1000 33 5445 0.95 0.12 125 0.016 640 84x55x26 ATY60C

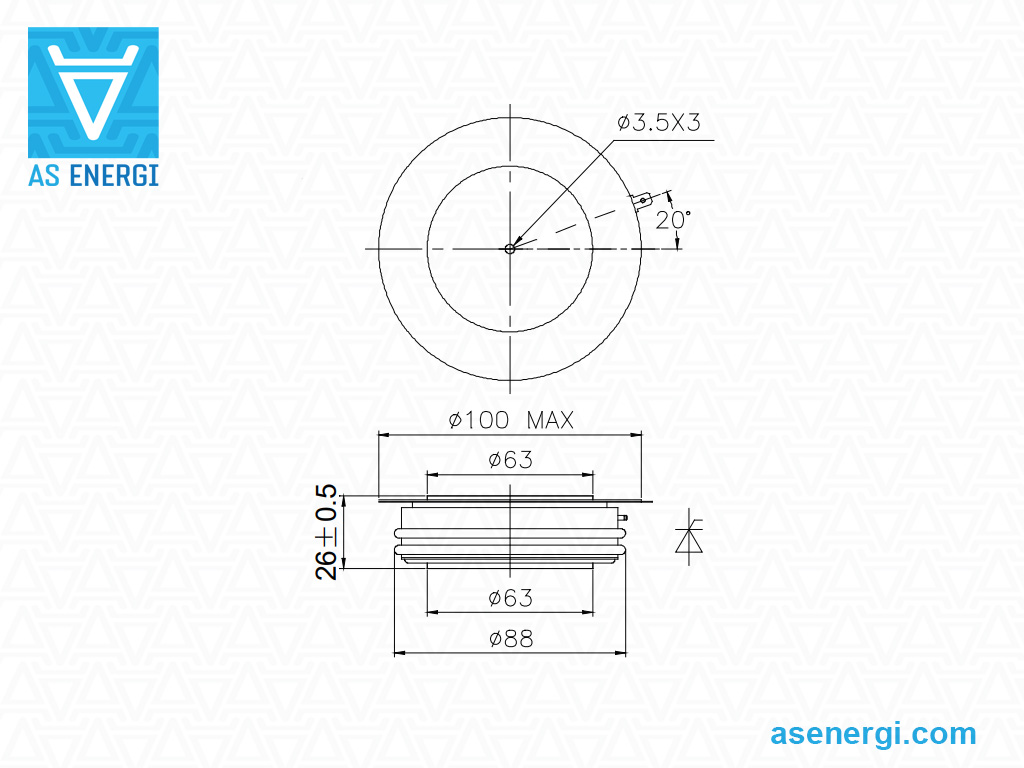

Y65KPC 2500 400-1000 35 6125 0.75 0.11 125 0.013 650 100x63x26 ATY65C
Y70KPC 3170 400-1000 38 7220 0.82 0.08 125 0.012 880 100x63x26 ATY70C

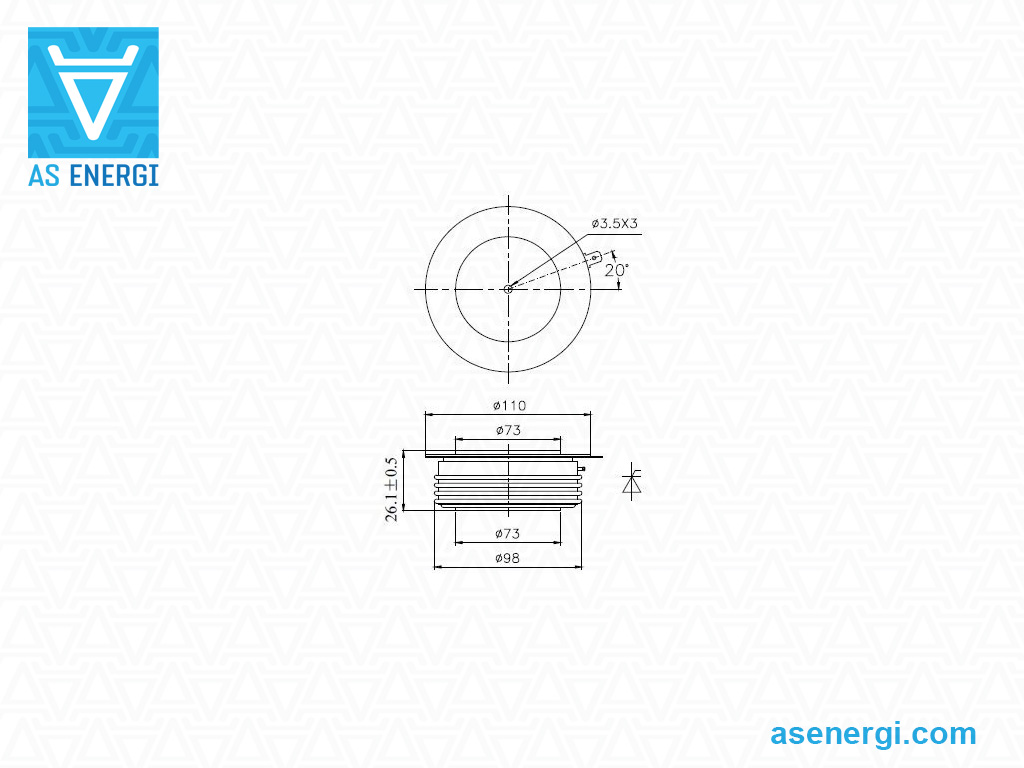

Y76KPC 3700 400-1000 60 18000 0.85 0.07 125 0.01 1100 110x73x26 ATY76C
Y89KPC 4900 400-1000 66 21780 0.88 0.06 125 0.007 1390 118x84x26 ATY89C
Y100KPC 6400 400-1000 74 27380 0.85 0.055 125 0.005 2000 142x100x26 ATY100C

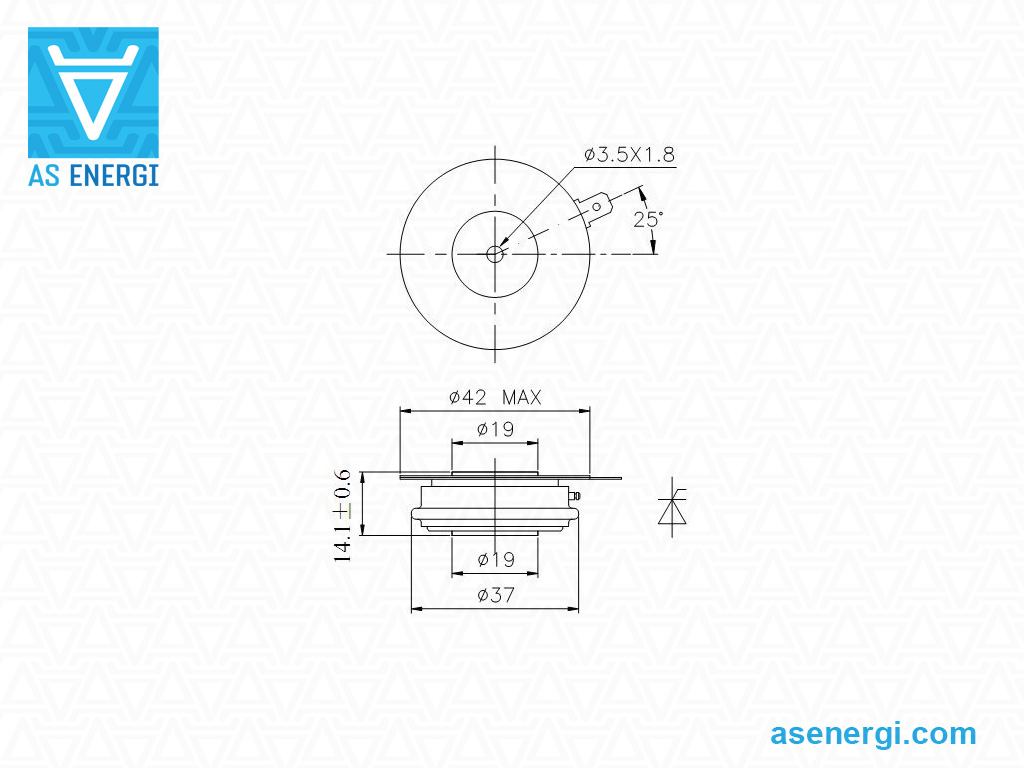

Y24KPE 360 1100-1800 4.65 108 0.85 1.2 125 0.08 60 42x19x14 ATY24E

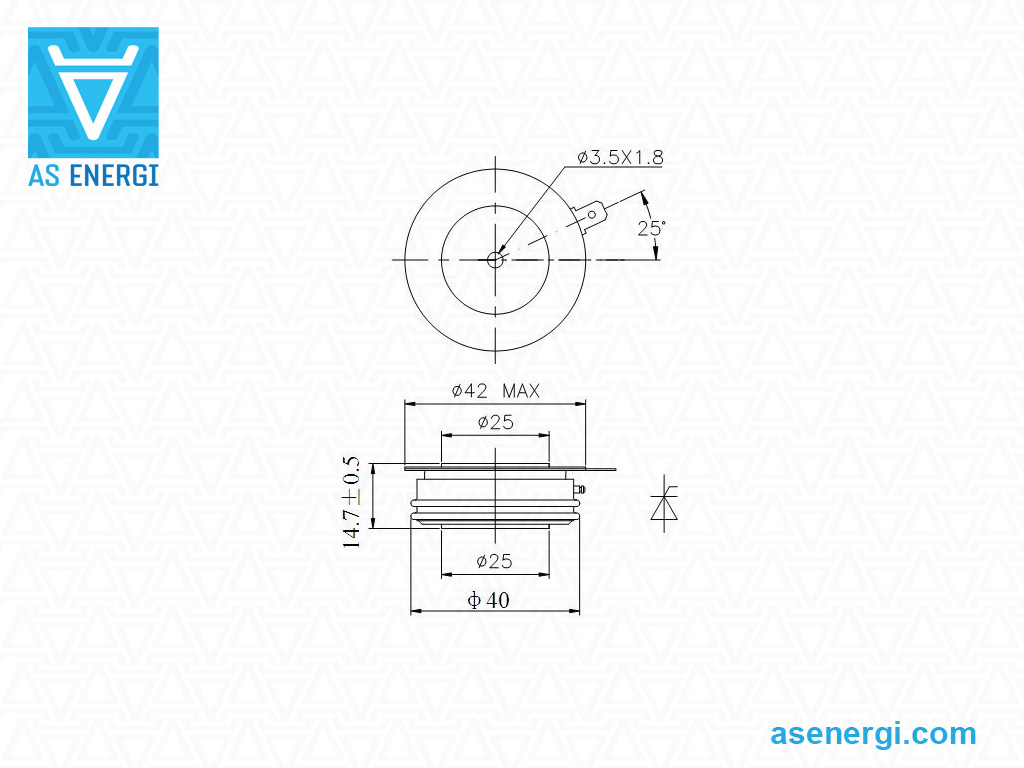

Y30KPE 600 1100-1800 7.5 281 0.88 0.8 125 0.04 80 42x25x14 ATY30E

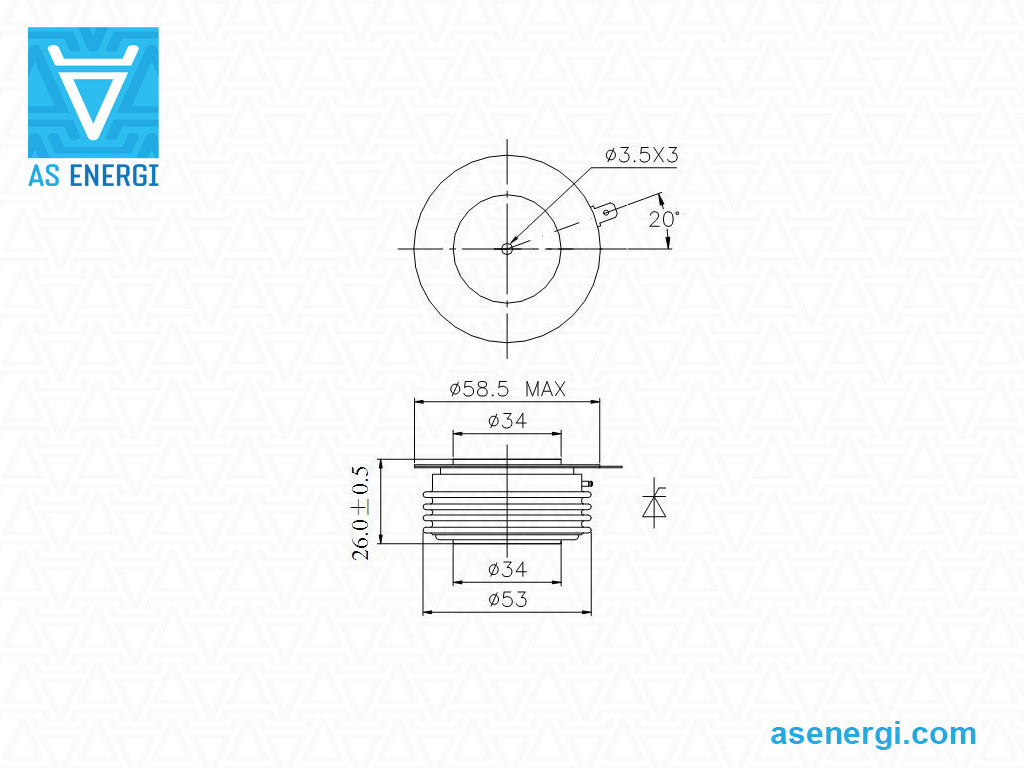

Y38KPE 890 1100-1800 11 605 0.85 0.42 125 0.035 250 58.5x34x26 ATY38E
Y40KPE 1070 1100-1800 12 720 0.91 0.35 125 0.028 320 66x42x26 ATY40E
Y45KPE 1250 1100-1800 13 845 0.93 0.29 125 0.024 380 69x45x26 ATY45E
Y50KPE 1540 1100-1800 24 2880 0.91 0.23 125 0.02 440 74x47x26 ATY50E
Y55KPE 1760 1100-1800 26 3380 0.95 0.18 125 0.018 590 84x55x26 ATY55E
Y60KPE 2000 1100-1800 30 4500 0.98 0.15 125 0.016 640 84x55x26 ATY60E
Y65KPE 2460 1100-1800 35 6125 0.87 0.14 125 0.013 820 100x63x26 ATY65E
Y70KPE 2670 1100-1800 38 7220 0.8 0.14 125 0.012 880 100x63x26 ATY70E
Y76KPE 3440 1100-1800 51 13005 0.84 0.09 125 0.01 1100 110x73x27 ATY76E
Y40KPH 750 1900-3000 10 500 1.2 0.78 125 0.028 320 66x42x26 ATY40H
Y50KPH 1240 1900-3000 20 2000 1.11 0.36 125 0.02 440 74x47x27 ATY50H
Y55KPH 1430 1900-3000 18 1620 0.97 0.27 125 0.018 590 84x55x27 ATY55H
Y60KPH 1660 1900-3000 23.6 2785 0.98 0.21 125 0.016 640 84x55x27 ATY60H
Y70KPH 2070 1900-3000 28 3920 1.07 0.19 125 0.012 880 100x63x27 ATY70H
Y76KPH 2530 1900-3000 32 5120 1.05 0.18 125 0.01 1100 110x73x27 ATY76H
Y89KPH 3860 1900-3000 44 9680 0.99 0.11 125 0.007 1390 118x84x27 ATY89H
Y100KPH 5290 1900-3000 65 21125 0.91 0.09 125 0.005 2000 142x100x27 ATY100H
Y38KPJ 510 3100-4200 7 245 1.18 1.5 125 0.035 250 58.5x34x26 ATY38J

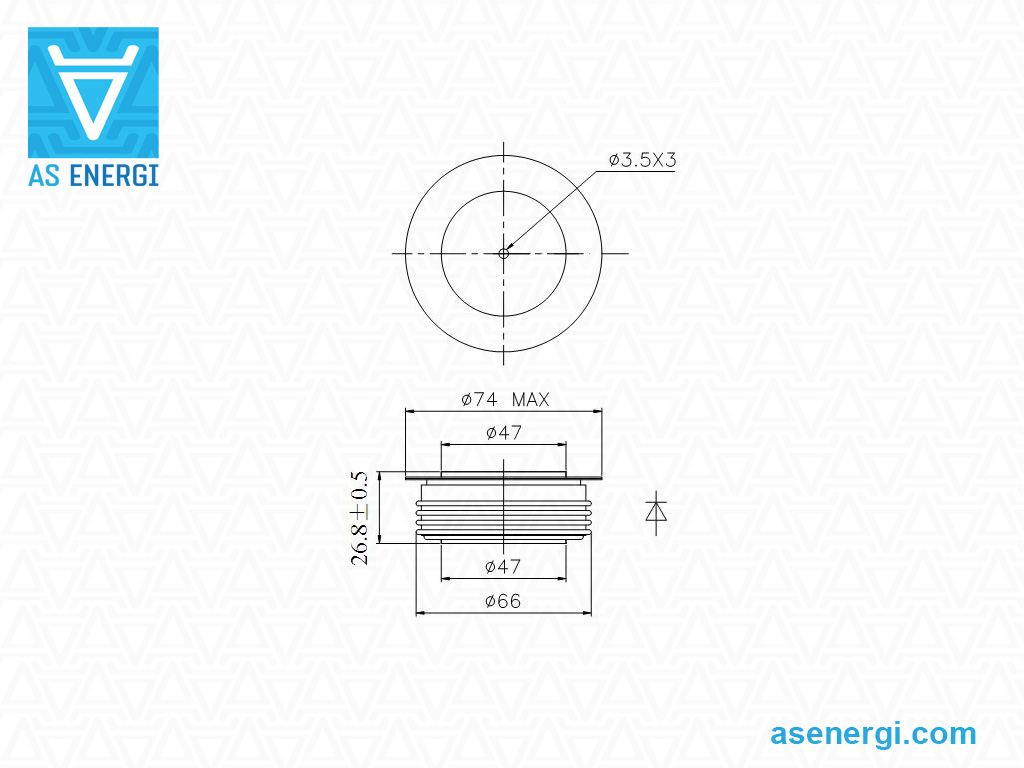

Y50KPJ 1050 3100-4200 13 845 1.14 0.57 125 0.02 440 74x47x27 ATY50J
Y65KPJ 1640 3100-4200 20 2000 1.17 0.35 125 0.013 820 100x63x27 ATY65J
Y76KPJ 2110 3100-4200 27 3645 1.15 0.28 125 0.01 1100 110x73x27 ATY76J
Y89KPJ 3230 3100-4200 40 8000 1.0 0.18 125 0.007 1390 118x84x27 ATY89J
Y100KPJ 4790 3100-4200 60 18000 0.88 0.12 125 0.005 2000 142x100x27 ATY100J
Y38KPM 530 4300-5200 4.5 101 1.45 1.15 125 0.035 250 58.5x34x26 ATY38M
Y50KPM 930 4300-5200 10 500 1.04 0.84 125 0.02 440 74x47x27 ATY50M
Y65KPM 1330 4300-5200 17 1445 1.3 0.58 125 0.013 820 100x63x27 ATY65M
Y76KPM 1880 4300-5200 24 2880 1.3 0.35 125 0.01 1100 110x73x27 ATY76M
Y89KPM 2840 4300-5200 34 5780 1.09 0.24 125 0.007 1390 118x84x27 ATY89M

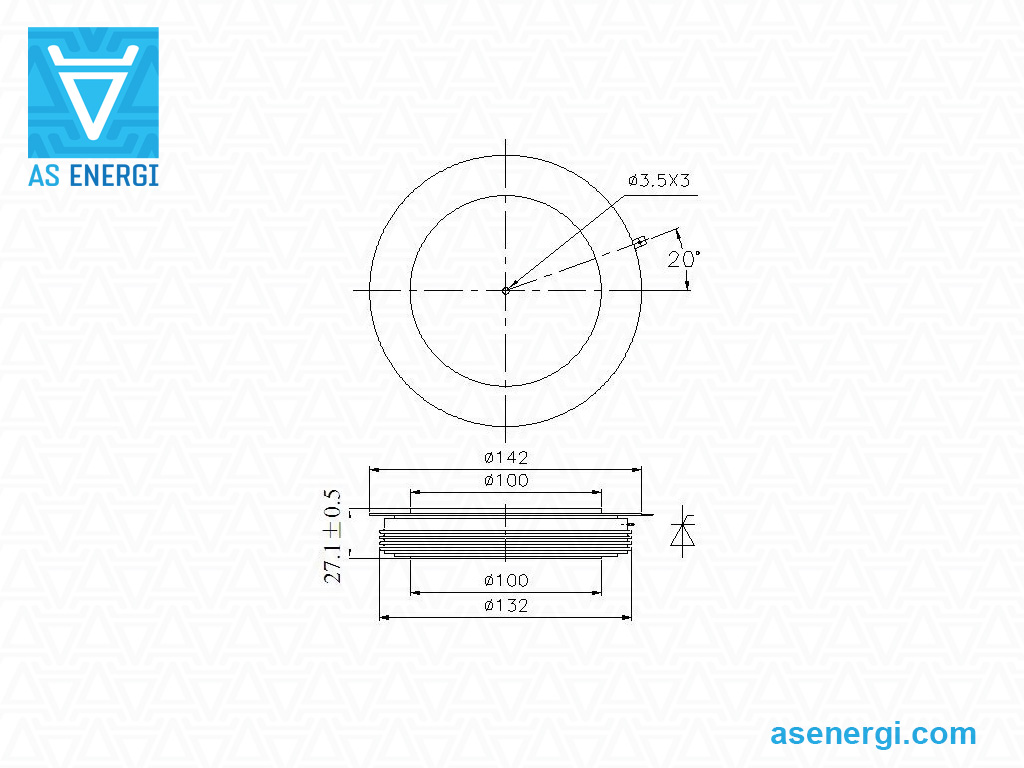

Y100KPM 3650 4300-5200 45 10125 1.13 0.21 125 0.005 2000 142x100x27 ATY100M
H38KPJ 520 3600-4500 6 180 1.1 1.3 125 0.035 240 58x34x26 ATH38J
H50KPJ 1100 3600-4500 15 1125 1.0 0.5 125 0.02 440 74x47x26 ATH50J
H38KPN 400 4500-5500 4.5 101 1.08 1.92 125 0.045 300 58.5x34x35 ATH38N
H38KPN 440 4500-5500 4.5 101 1.08 1.92 125 0.035 250 58.5x34x26 ATH38N
H50KPN 850 4500-5500 12 703 1.07 0.83 125 0.022 560 74x47x35 ATH50N
H50KPN 920 4500-5500 12 703 1.07 0.83 125 0.02 440 74x47x26 ATH50N
H76KPN 1800 4500-5500 22 2420 1.01 0.36 125 0.011 1140 110x63x35 ATH76N
H76KPN 1920 4500-5500 22 2420 1.01 0.36 125 0.01 880 101x63x26 ATH76N
H89KPN 2300 4500-5500 32 5120 1.03 0.25 125 0.009 1920 118x78x36 ATH89N

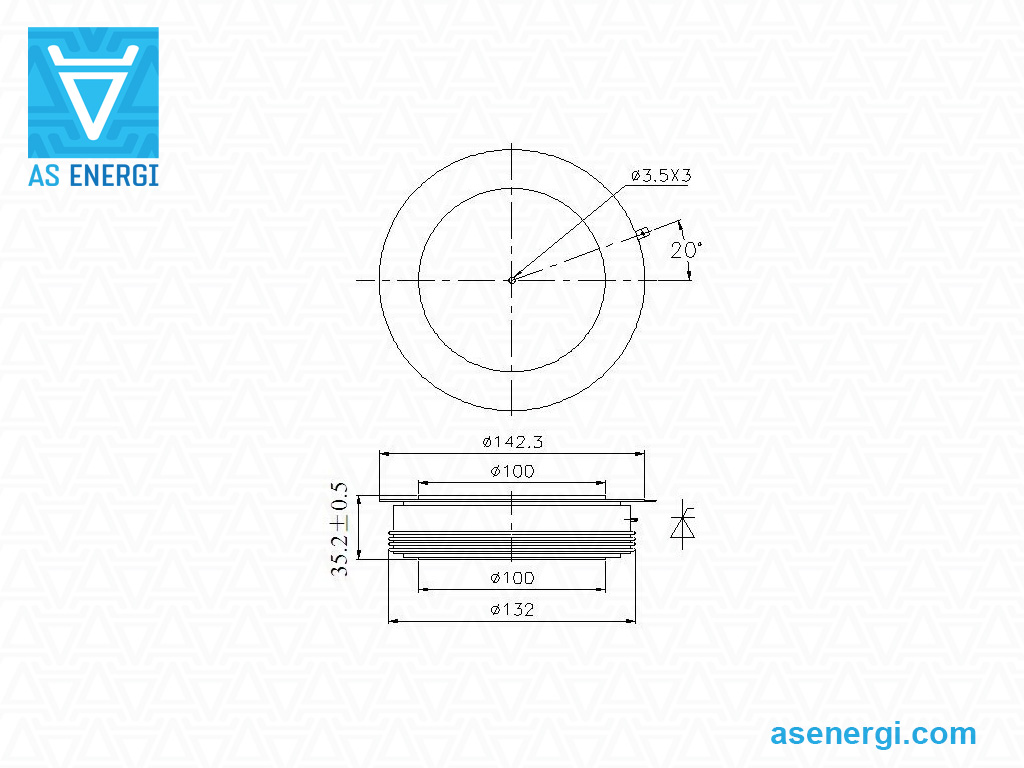

H100KPN 3500 4500-5500 45 10130 1.02 0.21 125 0.0057 2500 142.3x100x35 ATH100N
H125KPN 5010 4500-5500 72 25920 1.02 0.14 125 0.004 3420 170x110x35 ATH125N

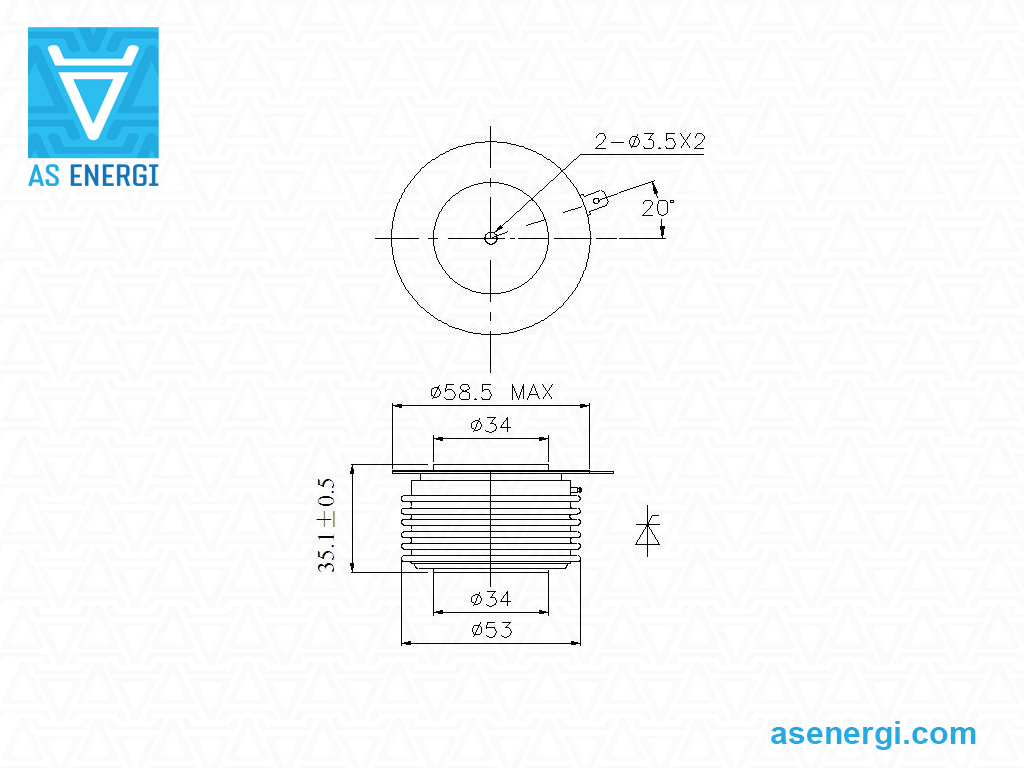

H38KPR 350 5600-6500 4.5 101 1.25 2.2 125 0.045 300 58.5x34x35 ATH38R
H38KPR 420 5600-6500 4.5 101 1.25 2.2 125 0.035 250 58.5x34x26 ATH38R

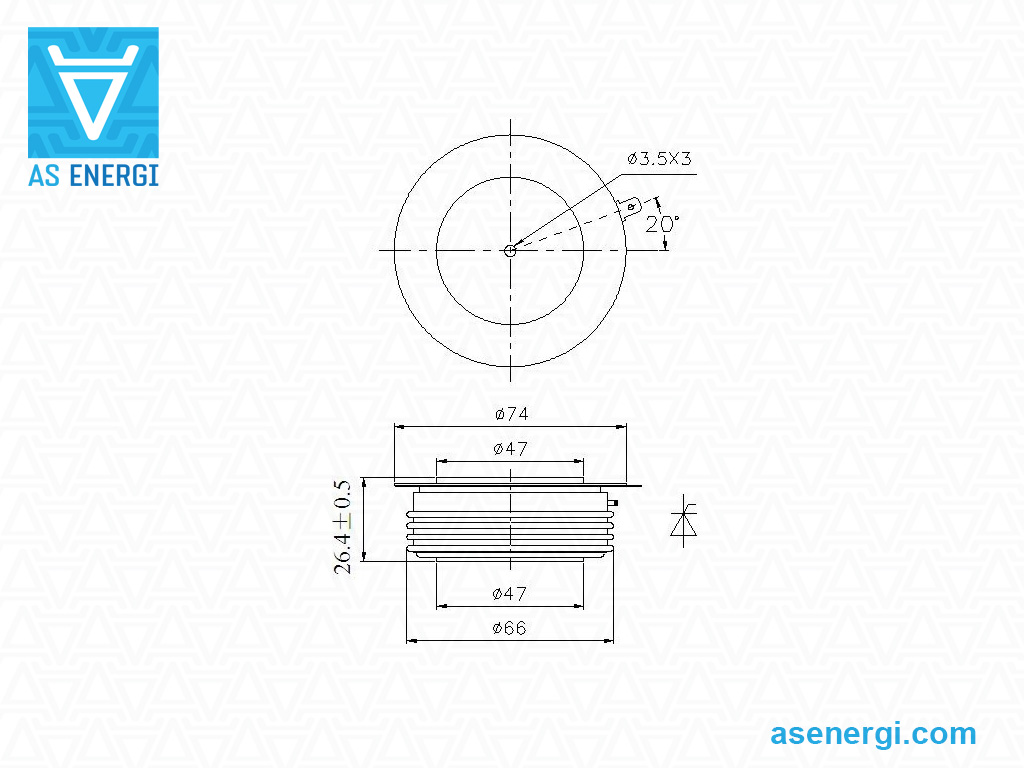

H50KPR 720 5600-6500 11.8 696 1.25 1.03 125 0.022 560 74x47x35 ATH50R
H50KPR 830 5600-6500 11.8 696 1.25 1.03 125 0.02 440 74x47x26 ATH50R

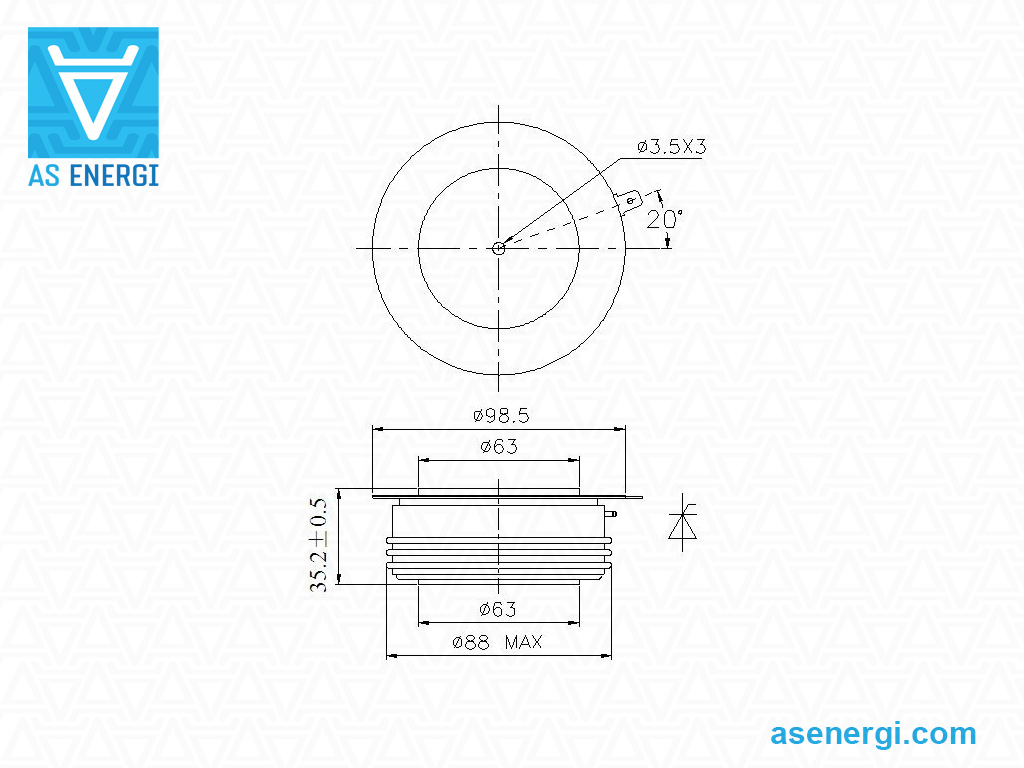

H65KPR 1000 5600-6500 18 1620 1.21 0.7 125 0.014 1100 98.5x63x35 ATH65R

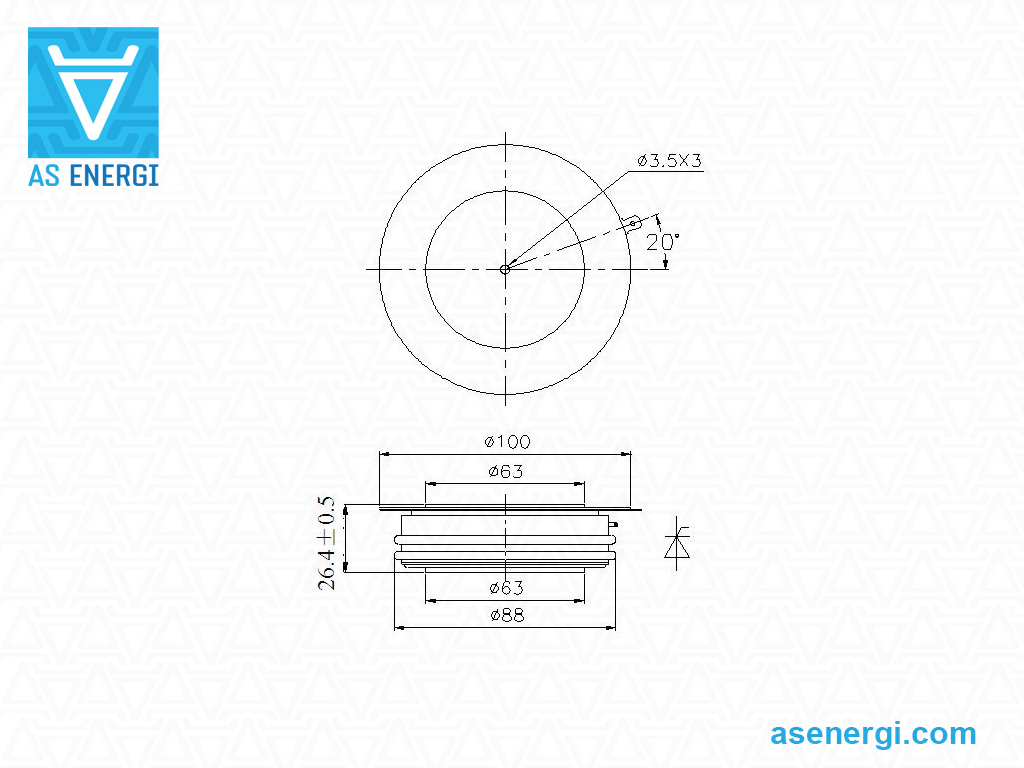

H65KPR 1150 5600-6500 18 1620 1.21 0.7 125 0.013 820 100x63x26 ATH65R
H76KPR 1370 5600-6500 22 2420 1.2 0.628 125 0.011 1140 110x63x35 ATH76R
H76KPR 1500 5600-6500 22 2420 1.2 0.628 125 0.01 880 101x63x26 ATH76R

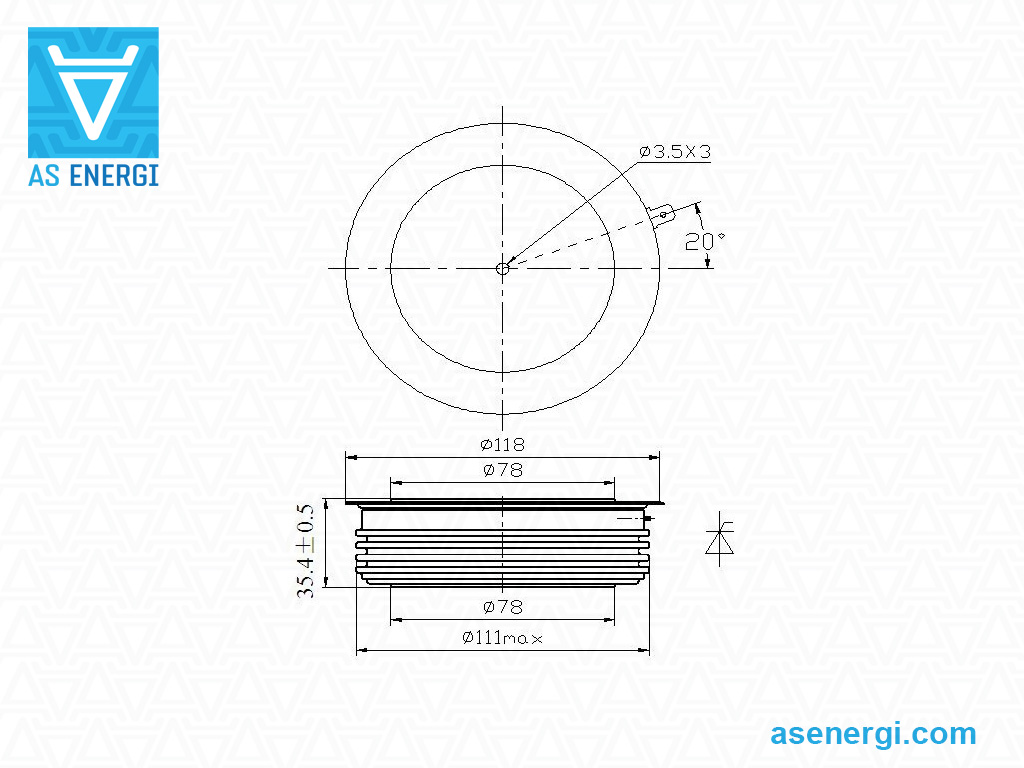

H89KPR 1800 5600-6500 32 5120 1.22 0.42 125 0.009 1920 118x78x35 ATH89R
H100KPR 2800 5600-6500 45 10130 1.14 0.27 125 0.0057 2500 142.3x100x35 ATH100R

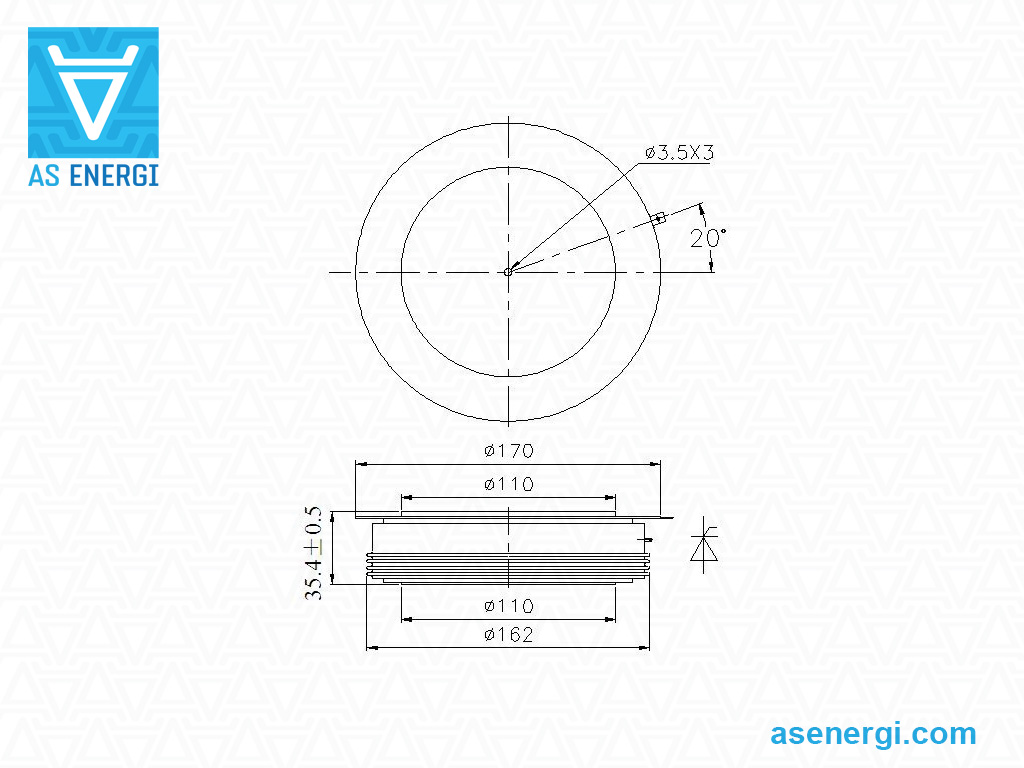

H125KPR 4200 5600-6500 71 25500 1.15 0.17 125 0.004 3420 170x110x35 ATH125R
H38KPS 320 6600-7200 4 80 1.13 3.1 125 0.045 300 58.5x34x35 ATH38S

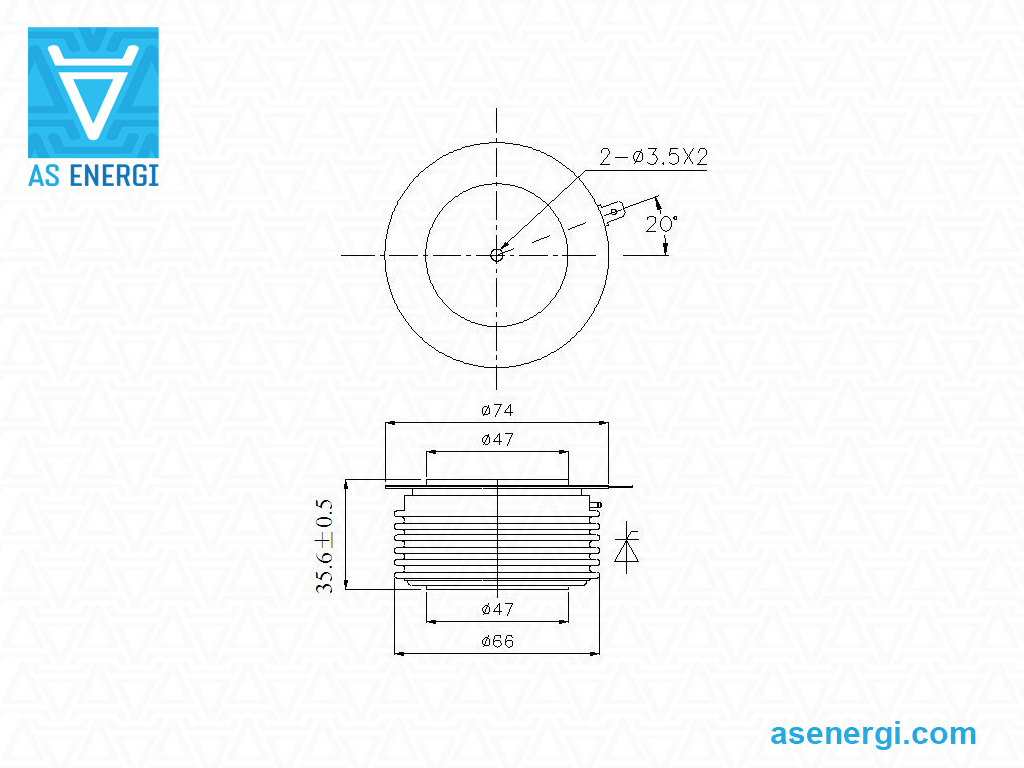

H50KPS 650 6600-7200 6.4 205 1.28 1.32 125 0.022 560 74x47x36 ATH50S

Guida alla numerazione dei pezzi per i tiristori a controllo di fase:

A TY 45 E - 1200 - 18
A – brand AS ENERGITM
TY – Gruppo di prodotto: Tiristori a controllo di fase.
45 – Serie di tiristori.
E – Gamma di classi:
A: 200-600V
C: 400-1000V
E: 1100-1800V
H: 1900-3000V
J: 3100-4200V
M: 4300-5200V
N: 4500-5500V
R: 5600-6500V
S: 6600-7200V
1200 – Corrente media in conduzione IT(AV), Amp.
18 – Codice di tensione VRRM / 100.

Semiconduttori di potenza AS ENERGITM

La nostra azienda si occupa della produzione e vendita di un'ampia gamma di semiconduttori di potenza (tiristori di potenza, moduli, diodi raddrizzatori, diodi avalanche, diodi per rotore e saldatura, triac ecc.) correnti fino a 15000A e tensioni fino a 9000V, e dissipatori ad aria e ad acqua per gli stessi.
È possibile acquistare dispositivi a semiconduttore in qualsiasi quantità e, ordinando grandi lotti, il prezzo sarà inferiore. Ci siamo guadagnati la fiducia dei clienti e forniamo prodotti in tutto il mondo.

Per domande relative all'acquisto di Tiristori di potenza, Diodi, Moduli inviare una richiesta via email a:

[email protected]

E vi forniremo un'offerta commerciale per la consegna.
Per grandi quantità forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

youtubeVideo: Tiristori di potenza T143-400, T143-500, T143-630, T143-800, T143-1000

youtubeVideo: Tiristori di potenza T153-630, T153-800, T153-1000

youtubeVideo: Tiristori di potenza T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto di tiristori a disco di potenza:

Raccomandazioni di installazione per tiristori di potenza:

Assemblaggio del tiristore a disco con dissipatore

La affidabilità del trasferimento di calore e del contatto elettrico tra le superfici a contatto del tiristore e del dissipatore su tutta la gamma di temperature è garantita da una coppia appropriata (forza di serraggio).

Prima dell'assemblaggio è necessario eseguire un ispezione visiva (1) delle superfici di contatto per danni meccanici e pulire (2) con alcool (toluene, benzina, acetone).

Dopo l'ispezione, fissare i contatti di corrente (conduttori), installare un perno per fissare l'allineamento della struttura.

Per migliorare i parametri di trasferimento del calore si raccomanda di lubrificare (3) uno strato sottile di pasta termoconduttiva siliconica prima dell'assemblaggio, che non è una condizione obbligatoria per l'installazione.

Installare il tiristore (3), la seconda parte del dissipatore, l'isolante in fibra di vetro e la rondella di spinta.

Avvitare la traversa (4) e serrare uniformemente i dadi. Assicurarsi che non ci sia alcun disallineamento e che le superfici di contatto siano uniformi.

Quando le parti sono sufficientemente serrate ma mobili, consigliamo di porre il dissipatore su una superficie piana e controllare la tolleranza di parallelismo del piano complessivo adiacente delle superfici (5).

Serrare ogni dado a turno (circa un quarto di giro) fino al fermo (6). L'entità della flessione della traversa determina se la forza di serraggio ottenuta corrisponde a quella richiesta.

Dopo l'installazione, i fissaggi (dadi e rondelle) devono essere ulteriormente protetti contro la corrosione.

Suggerimenti e raccomandazioni per i tiristori di potenza:

I tiristori di potenza non devono essere utilizzati per lunghi periodi al loro carico limite per tutti i parametri. In questo caso, il fattore di sicurezza è determinato dal grado di affidabilità richiesto del dispositivo.

Sostituire un tiristore di potenza guasto con un tiristore che corrisponda ai parametri di quello sostituito.

Deve essere previsto un raffreddamento aggiuntivo quando si opera in ambienti con temperatura ambiente elevata.

Si raccomanda una pulizia periodica dei tiristori di potenza e dei dissipatori per rimuovere polvere e contaminanti al fine di garantire una corretta dissipazione del calore.

Per equalizzare le correnti tra i tiristori di potenza collegati in parallelo si dovrebbero utilizzare divisori di corrente induttivi (spesso filo toroidale intrecciato). I metodi di collegamento più diffusi sono circuito chiuso, circuito a bobina comune o tiristore di potenza. L'efficacia dei divisori di corrente in questo caso è determinata dalla sezione del conduttore magnetico.

La prevenzione dello squilibrio di tensione quando i tiristori di potenza sono collegati in serie si ottiene utilizzando resistenze di bleeder collegate in parallelo a ciascun tiristore. L'eguaglianza di tensione in condizioni transitorie è garantita collegando condensatori in parallelo a ciascun tiristore.

È severamente vietato toccare i tiristori di potenza sotto alta tensione durante il funzionamento.
