Ponti raddrizzatori a diodi trifase SQL

Ponti raddrizzatori a diodi trifase SQL AS ENERGI^TM in design monolitico, utilizzati in circuiti DC e AC per carichi fino a 250A e tensioni d'impulso inverso fino a 1600V.

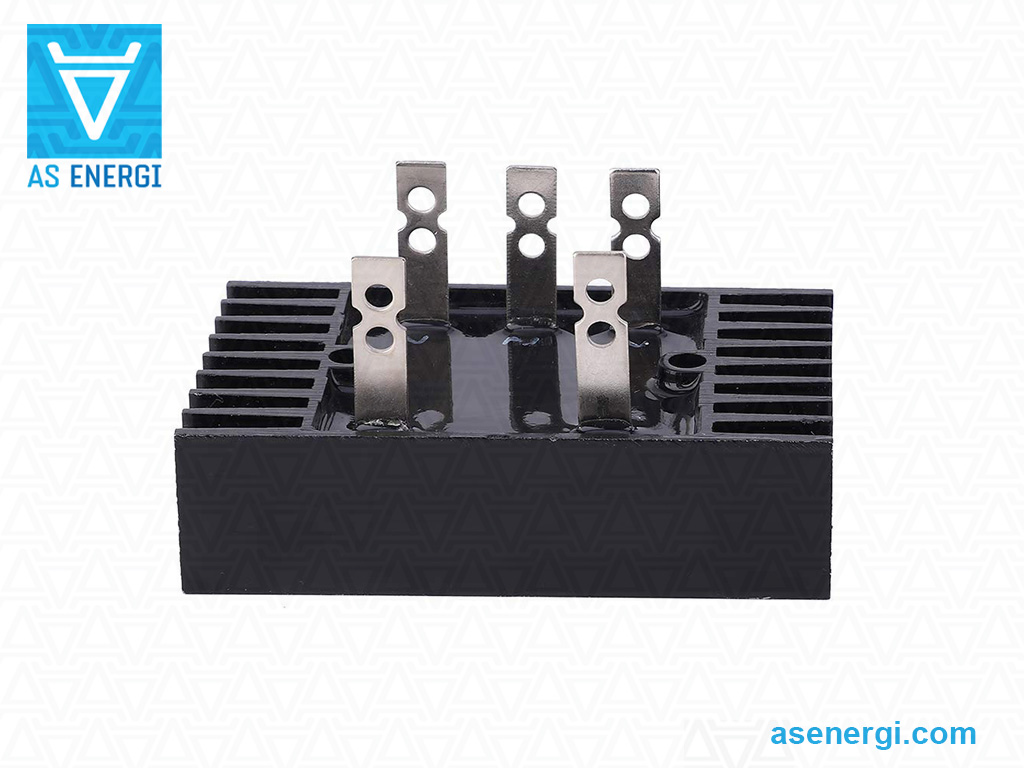

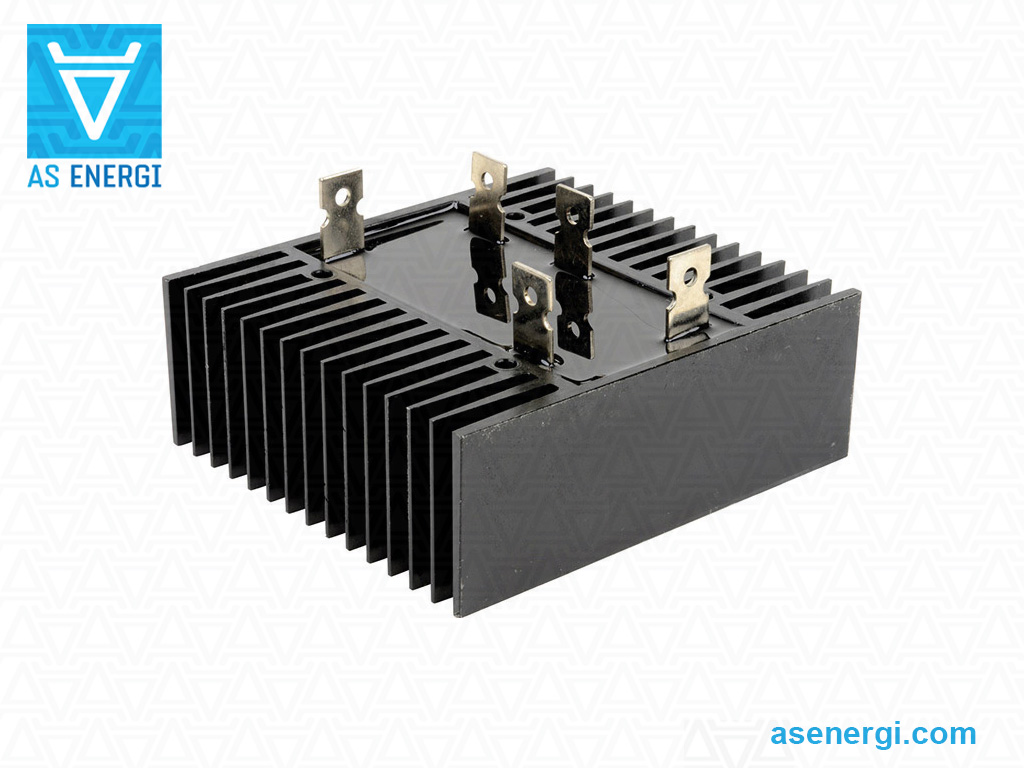

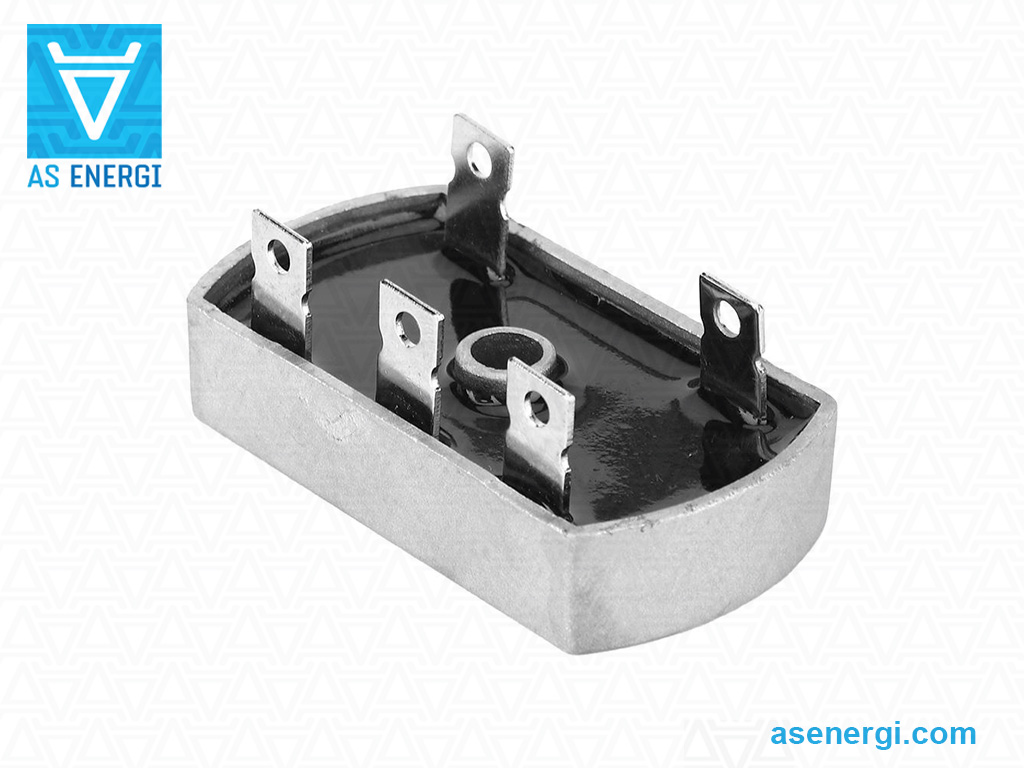

I ponti raddrizzatori sono alloggiati in un involucro industriale standard che ne facilita l'integrazione nell'apparecchiatura esistente.

La polarità dei terminali è indicata sull'involucro o direttamente sui contatti stessi:

Input contrassegnato con il segno tilde "~" — a questi contatti viene applicata la corrente alternata;
DC Output contrassegnato con i segni "+" e "–" — si ottiene una corrente continua pulsante.

Gli involucri dei ponti raddrizzatori possono essere in metallo o plastica. Tutti i componenti interni dell'involucro sono isolati elettricamente con resina epossidica (compound) ad alto livello di resistenza al fuoco.

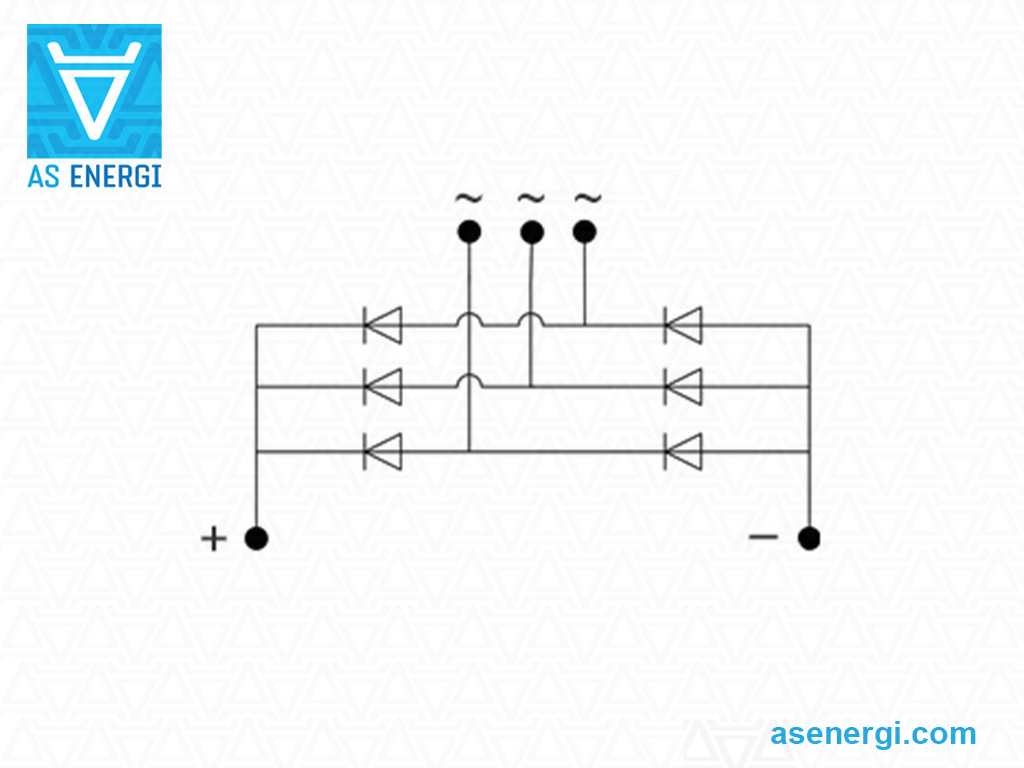

Per livellare la corrente pulsante risultante si utilizza un filtro, spesso un condensatore ad alta capacità. Il raffreddamento dei ponti raddrizzatori SQL è assicurato dal progetto dell'involucro a radiatore o dall'installazione aggiuntiva del prodotto su un dissipatore (cooler). Sull'involucro sono inoltre indicate la marcatura del prodotto e lo schema di collegamento dei diodi.

I ponti raddrizzatori trifase SQL sono impiegati in varie apparecchiature di potenza - raddrizzatori per alimentatori; raddrizzatore d'ingresso per azionamenti a frequenza variabile; raddrizzatore per alimentazione campo motori DC; raddrizzatori per caricabatterie; raddrizzatori monofase per alimentatori; alimentazione di campo motori DC non controllata; alimentazione DC per regolatori di motori AC transistorizzati.

La nostra azienda fornisce una garanzia di qualità per i ponti raddrizzatori di 2 anni dalla data di acquisto. In caso di fornitura dei ponti raddrizzatori, se necessario, forniamo passaporto tecnico e certificato di conformità.

Il prezzo finale dei ponti raddrizzatori dipende dalla classe, dalla quantità, dalle condizioni di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.

Per quesiti relativi all'acquisto di moduli di potenza, tiristori, diodi, invia una richiesta via email a:

[email protected]

E ti forniremo un'offerta commerciale per la consegna.
Per grandi quantitativi forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Specifiche generali dei ponti raddrizzatori trifase SQL

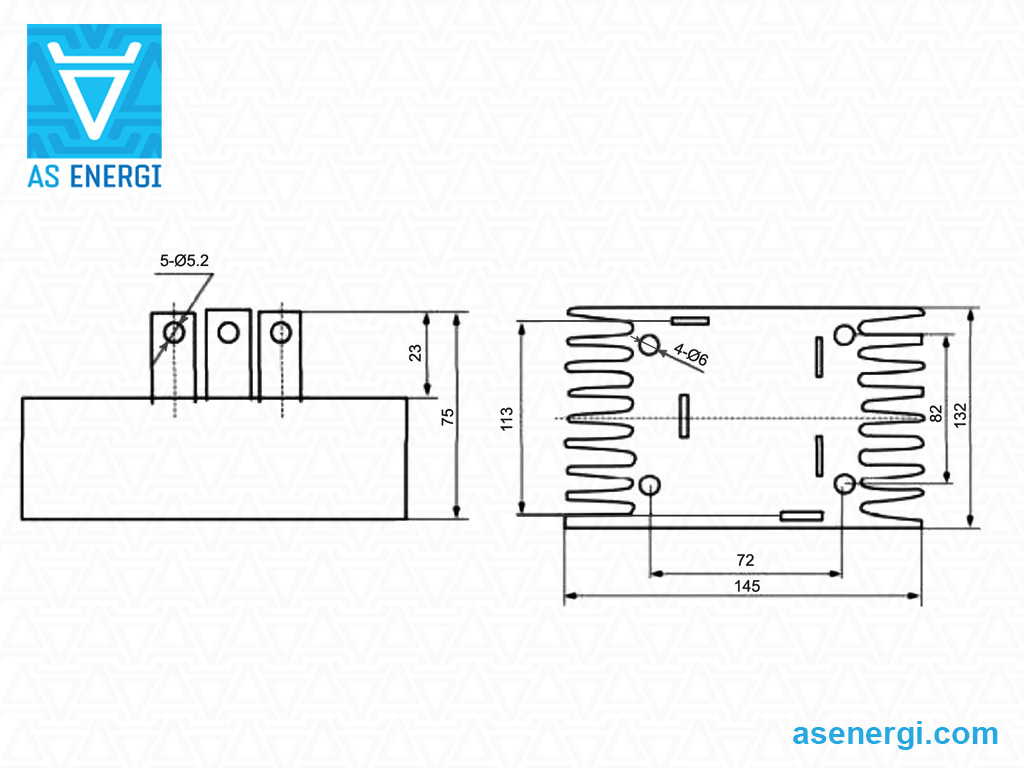

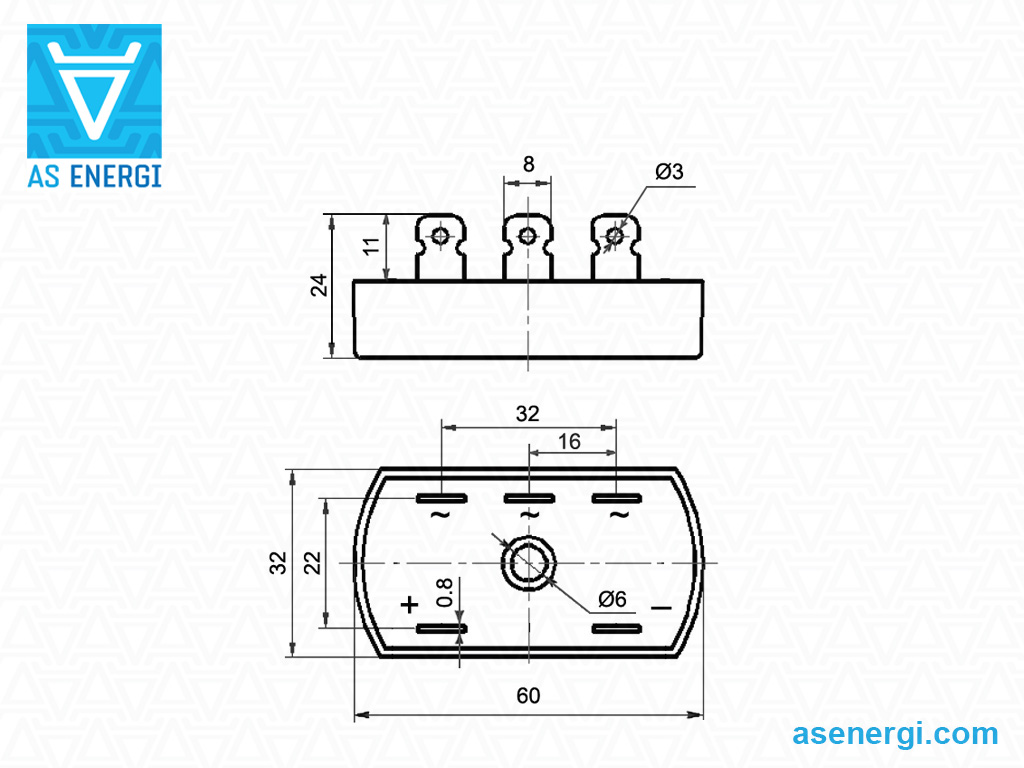

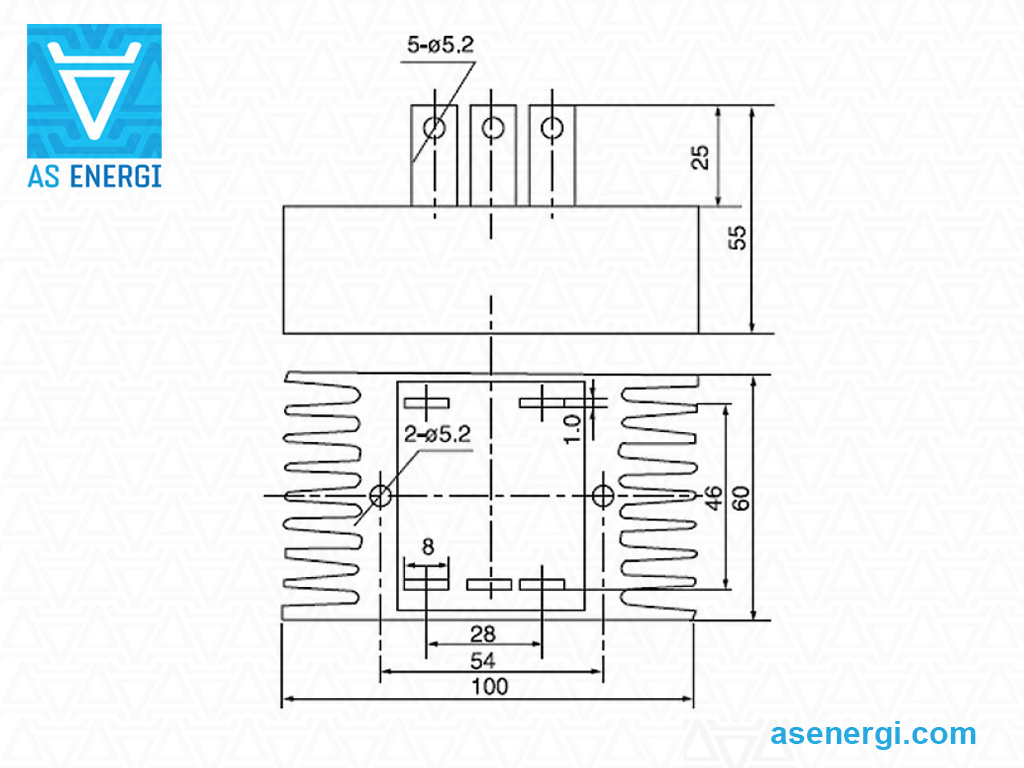

Tipo	I_D	V_RRM V_DRM	I_FSM	I_FAV	I_RRM	V_ISOL	T_{vj max}	R_th(j-c)	W	Involucro, Dimensioni L×B×H	Scheda tecnica
Tipo	A	V	A	A	mA	V	ºC	ºC/W	g	mm	PDF
SQL5
SQL0501	5	100	175	2.5	5	2500	125	5.0	47	60x32x25
SQL0502		200
SQL0504		400
SQL0506		600
SQL0508		800
SQL0510		1000
SQL0512		1200
SQL0514		1400
SQL0516		1600
SQL10
SQL1001	10	100	175	5	5	2500	125	5.0	47	60x32x25
SQL1002		200
SQL1004		400
SQL1006		600
SQL1008		800
SQL1010		1000
SQL1012		1200
SQL1014		1400
SQL1016		1600
SQL15
SQL1501	15	100	175	7.5	5	2500	125	5.0	47	60x32x25
SQL1502		200
SQL1504		400
SQL1506		600
SQL1508		800
SQL1510		1000
SQL1512		1200
SQL1514		1400
SQL1516		1600
SQL20
SQL2001	20	100	175	10	5	2500	125	5.0	47	60x32x25
SQL2002		200
SQL2004		400
SQL2006		600
SQL2008		800
SQL2010		1000
SQL2012		1200
SQL2014		1400
SQL2016		1600
SQL25
SQL2501	25	100	175	12.5	5	2500	125	5.0	47	60x32x25
SQL2502		200
SQL2504		400
SQL2506		600
SQL2508		800
SQL2510		1000
SQL2512		1200
SQL2514		1400
SQL2516		1600
SQL30
SQL3001	30	100	175	15	5	2500	125	5.0	47	60x32x25
SQL3002		200
SQL3004		400
SQL3006		600
SQL3008		800
SQL3010		1000
SQL3012		1200
SQL3014		1400
SQL3016		1600
SQL35
SQL3501	35	100	175	17.5	5	2500	125	5.0	47	60x32x25
SQL3502		200
SQL3504		400
SQL3506		600
SQL3508		800
SQL3510		1000
SQL3512		1200
SQL3514		1400
SQL3516		1600
SQL40
SQL4001	40	100	175	20	5	2500	125	5.0	47	60x32x25
SQL4002		200
SQL4004		400
SQL4006		600
SQL4008		800
SQL4010		1000
SQL4012		1200
SQL4014		1400
SQL4016		1600
SQL50
SQL5001	50	100	175	25	5	2500	125	5.0	47	60x32x25
SQL5002		200
SQL5004		400
SQL5006		600
SQL5008		800
SQL5010		1000
SQL5012		1200
SQL5014		1400
SQL5016		1600
SQL60
SQL6001	60	100	400	30	7	2500	125	5.0	315	100x60x55
SQL6002		200
SQL6004		400
SQL6006		600
SQL6008		800
SQL6010		1000
SQL6012		1200
SQL6014		1400
SQL6016		1600
SQL100
SQL10001	100	100	400	50	7	2500	125	5.0	315	100x60x55
SQL10002		200
SQL10004		400
SQL10006		600
SQL10008		800
SQL10010		1000
SQL10012		1200
SQL10014		1400
SQL10016		1600
SQL150
SQL15001	150	100	400	75	10	2500	125	5.0	1200	145x132x75
SQL15002		200
SQL15004		400
SQL15006		600
SQL15008		800
SQL15010		1000
SQL15012		1200
SQL15014		1400
SQL15016		1600
SQL200
SQL20001	200	100	400	100	10	2500	125	5.0	1200	145x132x75
SQL20002		200
SQL20004		400
SQL20006		600
SQL20008		800
SQL20010		1000
SQL20012		1200
SQL20014		1400
SQL20016		1600
SQL250
SQL25001	250	100	400	125	10	2500	125	5.0	1200	145x132x75
SQL25002		200
SQL25004		400
SQL25006		600
SQL25008		800
SQL25010		1000
SQL25012		1200
SQL25014		1400
SQL25016		1600

Guida alla numerazione dei codici per il ponte raddrizzatore a diodi trifase SQL:

SQL

250

SQL	–	Gruppo prodotto: Ponte raddrizzatore a diodi trifase AS ENERGI^TM.
250	–	Corrente di uscita diretta.
10	–	Classe di tensione V_RRM x 100.
