Modulo Diodo Raddrizzatore di Potenza MDC570-18 (570A 1800V), MDC570-18-416F3
Corrente media di andata, ITAV/IFAV (Tcase) | 570A (100ºC) |
Tensione, VRRM/VDRM | 600 – 1800V |
Codice di tensione, VRRM / 100 | 6 – 18 |
MDC570-18 | on request |
Peso | 1300 g |

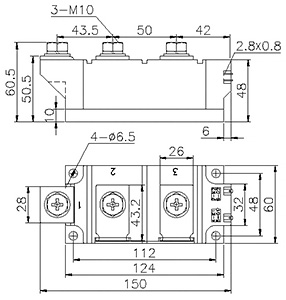

Pacchetto Dimensioni L×B×H |
416F3 124x60x51 |
Scheda tecnica |
Modulo raddrizzatore a doppio diodo MDC 570-18 AS ENERGITM in una confezione standard internazionale, 570A 1800V.
I moduli a diodi MDC570-18-416F3 sono caratterizzati da un'elevata capacità di cicli elettrici e termici, il che significa alta affidabilità e lunga durata in modalità di funzionamento intensivo. I moduli a diodi sono alloggiati in una custodia standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti.
I moduli a due posizioni hanno circuiti di commutazione diversi (schemi elettrici): МDC – mezzo ponte; МDK – schema con catodo comune; МDA – schema con anodo comune.
Serie (valori nominali) di moduli a diodi: MDC570-6 (570A 600V), MDC570-7 (570A 700V), MDC570-8 (570A 800V), MDC570-9 (570A 900V), MDC570-10 (570A 1000V), MDC570-12 (570A 1200V), MDC570-14 (570A 1400V), MDC570-16 (570A 1600V), MDC570-18 (570A 1800V).
I terminali principali (di alimentazione) si trovano sulla parte superiore dell'involucro e sono contrassegnati come 1, 2, 3 (anodo-catodo comune, catodo, anodo).
I moduli a doppio diodo della serie MDC sono utilizzati in diverse apparecchiature di potenza: unità di potenza e controllo, regolatori di potenza, regolatori CA, controllo di motori CC, soft starter di motori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA.
I nostri moduli sono disponibili in diverse topologie a doppio e singolo dispositivo per quasi tutte le applicazioni di controllo di fase o raddrizzatore.
La nostra azienda fornisce una garanzia di qualità per i moduli a tiristori/diodi di 2 anni dalla data di acquisto. Quando forniamo moduli a tiristori/diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei moduli a tiristori/diodi dipende dalla classe, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali del modulo diodo-diodo MDC570-18, MDC570-18-416F3:
Specifiche del modulo a diodi | MDC570-18 | |
Corrente di avanzamento media massima consentita (temperatura di esercizio) | ITAV/IFAV (Tcase) | 570 A (100ºC) |
Tensione inversa pulsata ripetitiva; tensione pulsata ripetitiva in stato chiuso | VRRM/VDRM | 1800 V |
Corrente di sovracorrente allo stato attivo | ITSM/IFSM | 18.0 A |
Fattore di sicurezza | I2t | 1620 kA2·s |
Tensione di soglia | VT(TO) | 0.75 V |
Corrente di impulso ripetitivo quando è chiuso; corrente di ritorno di impulso ripetitivo | IDRM/IRRM | 40 mA |
Tensione di impulso aperto | VTM | 1.45 V |
Corrente di impulso aperta | ITM | 1500 A |
Resistenza alla pendenza in stato di riposo | rT | 0.30 mΩ |
Temperatura di giunzione | Tvj max | 125 ºC |
Resistenza termica, dalla giunzione all'involucro | Rth(j-c) | 0.09 ºC/W |
Design (interruttori) | - | doppio componente |
Tipo (schema di circuito) | - | diode-diode |
Peso | W | 1300 g |
Pacchetto (alloggiamento) | tipo | 416F3 |
Dimensioni, mm | L×B×H | 124x60x51 |
Scheda tecnica |
Guida alla numerazione dei pezzi per i moduli diodo-diodo MDC:
MD | C | 570 | – | 18 | – | 416F3 |
MD | – | Modulo diodo, AS ENERGITM |
C | – | Topologia del circuito: anodo-catodo comune. |
570 | – | Corrente nominale (ITAV), A. |
18 | – | Classe di tensione (VRRM/100). |
416F3 | – | Tipo di pacchetto (alloggiamento). |
Scheda tecnica del modulo a diodi MDC570-18:
Scarica la scheda tecnica del diodo in formato pdf MDC570-18
