Modulo Diodo Raddrizzatore di Potenza MDC400-25 (400A 2500V), Raffreddamento ad acqua, MDC400-25-405F3
Corrente media di andata, ITAV/IFAV (Tcase) | 400A (60ºC) |
Tensione, VRRM/VDRM | 1900 – 2500V |
Codice di tensione, VRRM / 100 | 19 – 25 |
MDC400-25-W | on request |
Peso | 1300 g |

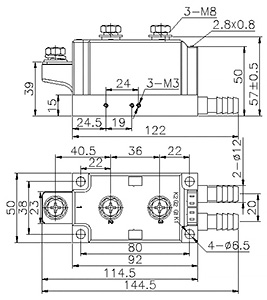

Pacchetto Dimensioni L×B×H |
405F3 92x50x57 |
Scheda tecnica |
Modulo raddrizzatore a doppio diodo MDC 400-25-W AS ENERGITM in una confezione standard internazionale con raffreddamento ad acqua, 400A 2500V.
I moduli a diodi MDC400-25-W-405F3 sono caratterizzati da un'elevata capacità di cicli elettrici e termici, il che significa alta affidabilità e lunga durata in modalità di funzionamento intensivo. I moduli a diodi sono alloggiati in una custodia standard del settore che facilita l'integrazione del dispositivo nelle apparecchiature esistenti.
I moduli a due posizioni hanno circuiti di commutazione diversi (schemi elettrici): МDC – mezzo ponte; МDK – schema con catodo comune; МDA – schema con anodo comune.
Serie (valori nominali) di moduli a diodi: MDC400-19 (400A 1900V), MDC400-20 (400A 2000V), MDC400-22 (400A 2200V), MDC400-24 (400A 2400V).
I terminali principali (di alimentazione) si trovano sulla parte superiore dell'involucro e sono contrassegnati come 1, 2, 3 (anodo-catodo comune, catodo, anodo).
I moduli a doppio diodo della serie MDC sono utilizzati in diverse apparecchiature di potenza: unità di potenza e controllo, regolatori di potenza, regolatori CA, controllo di motori CC, soft starter di motori CA, convertitori, controllori di altiforni o processi chimici, apparecchiature di saldatura e come raddrizzatori per convertitori CA.
I moduli sono disponibili in custodie standard e raffreddate ad acqua. Il raffreddamento ad acqua è indicato dalla lettera W nella marcatura. MDC400-25-W I moduli raffreddati ad acqua sono dotati di una base a raffreddamento diretto, che consente un raffreddamento più efficiente e offre una maggiore corrente media nominale.
I nostri moduli sono disponibili in diverse topologie a doppio e singolo dispositivo per quasi tutte le applicazioni di controllo di fase o raddrizzatore.
La nostra azienda fornisce una garanzia di qualità per i moduli a tiristori/diodi di 2 anni dalla data di acquisto. Quando forniamo moduli a tiristori/diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei moduli a tiristori/diodi dipende dalla classe, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali del modulo diodo-diodo MDC400-25-W, MDC400-25-W-405F3:
Specifiche del modulo a diodi | MDC400-25-W | |
Corrente di avanzamento media massima consentita (temperatura di esercizio) | ITAV/IFAV (Tcase) | 400 A (60ºC) |
Tensione inversa pulsata ripetitiva; tensione pulsata ripetitiva in stato chiuso | VRRM/VDRM | 2500 V |
Corrente di sovracorrente allo stato attivo | ITSM/IFSM | 13 A |
Fattore di sicurezza | I2t | 845 kA2·s |
Tensione di soglia | VT(TO) | 0.85 V |
Corrente di impulso ripetitivo quando è chiuso; corrente di ritorno di impulso ripetitivo | IDRM/IRRM | 30 mA |
Tensione di impulso aperto | VTM | 1.88 V |
Corrente di impulso aperta | ITM | 1200 A |
Resistenza alla pendenza in stato di riposo | rT | 0.69 mΩ |
Temperatura di giunzione | Tvj max | 125 ºC |
Resistenza termica, dalla giunzione all'involucro | Rth(j-c) | 0.14 ºC/W |
Design (interruttori) | - | doppio componente |
Tipo (schema di circuito) | - | diode-diode |
Peso | W | 1300 g |
Pacchetto (alloggiamento) | tipo | 405F3 |
Dimensioni, mm | L×B×H | 92x50x57 |
Scheda tecnica |
Guida alla numerazione dei pezzi per i moduli diodo-diodo MDC:
MD | C | 400 | – | 25 | – | W | – | 405F3 |
MD | – | Modulo diodo, AS ENERGITM |
C | – | Topologia del circuito: anodo-catodo comune. |
400 | – | Corrente nominale (ITAV), A. |
25 | – | Classe di tensione (VRRM/100). |
W | – | Raffreddamento ad acqua. |
405F3 | – | Tipo di pacchetto (alloggiamento). |
Scheda tecnica del modulo a diodi MDC400-25-W:
Scarica la scheda tecnica del diodo in formato pdf MDC400-25-W
