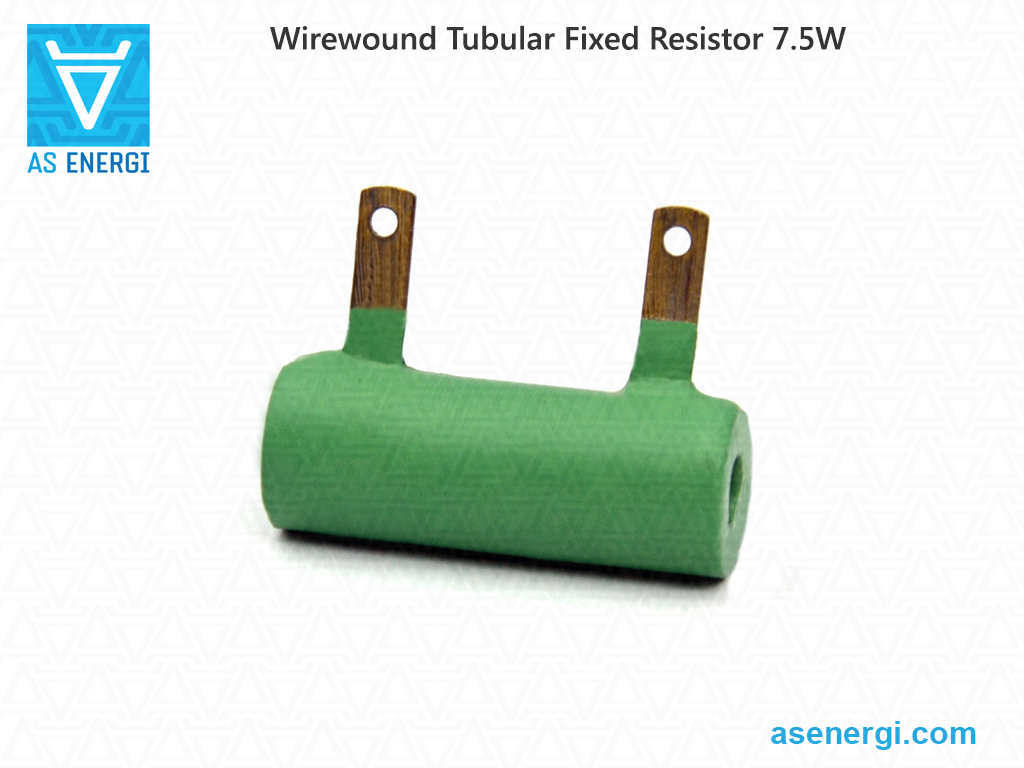

Resistori 7.5W tubolare a filo avvolto di tipo fisso e hardware di montaggio

Potenza nominale		7.5W
Gamma di resistenza		1 Ohm – 10 kOhm
Tolleranza alla resistenza		±5%, ±10%
Prezzo	Resistore FPT 7.5W 1R - 100R	$2.00
	Resistore FPT 7.5W 110R - 910R	$2.00
	Resistore FPT 7.5W 1K - 10K	$1.79
Dimensioni D×L×H×d		14×35×28×6 mm
Peso		13 g

Resistori a filo non regolati della serie FPT (Resistori tubolari fissi verniciati), potenza di dissipazione 7.5W, resistenza nominale da 1 Ohm a 10 kOhm. Le serie di resistenze simili sono RX20, RXG, RXHG. I resistori sono progettati per essere utilizzati nei circuiti CA e CC, per limitare la corrente e distribuire la tensione. I resistori con una potenza nominale specifica possono essere prodotti anche su ordinazione individuale.

Scheda tecnica PDF per i resistori fissi tubolari a filo avvolto.

I valori di resistenza dei resistori seguono la serie E24.

Strutturalmente, il resistore è costituito da un nucleo tubolare in ceramica su cui è avvolto un filo di costantana (resistore a bassa resistenza) o di nichel (resistore ad alta resistenza). I resistori sono rivestiti con vernice isolante resistente al calore e all'umidità.

I contatti, i conduttori delle resistenze sono rigidi, di tipo a nastro con fori per le viti o per la saldatura dei conduttori. Il tipo di montaggio è a cerniera. Il montaggio dei resistori sul pannello è garantito da una serie di elementi di fissaggio. La tolleranza della resistenza è ±5%, ±10%.

La tensione massima di funzionamento in corrente alternata è di 1000V, in corrente continua di 1400V. La temperatura ambiente di funzionamento non deve superare i +155°C (contemporaneamente la potenza viene ridotta al 60% della potenza nominale), mentre la temperatura limite può raggiungere i +250°C. La resistenza di isolamento dei resistori a filo è di almeno 1000 MOhm. Tempo di funzionamento: almeno 15000 ore.

Utilizzando la calcolatrice, è possibile calcolare la resistenza totale quando i resistori sono collegati in parallelo o in serie e la resistenza dei resistori nel circuito.

Le caratteristiche comparative dei resistori a tubo metallico, dei resistori in cemento e dei resistori con alloggiamento in alluminio sono presentate nella tabella comparativa.

Le specifiche dettagliate del resistore, le dimensioni di ingombro e di montaggio, il kit di montaggio, le raccomandazioni per l'installazione e il funzionamento sono riportate nella pagina seguente.

La nostra azienda è impegnata nella produzione e nella vendita di resistenze tubolari avvolte a filo. Tutti i nostri prodotti superano un rigoroso controllo di qualità e soddisfano gli standard necessari. Poiché siamo il produttore e il prezzo del prodotto finale non include i ricarichi dei rivenditori, abbiamo un imballaggio a sella a basso prezzo.

Il periodo di garanzia delle resistenze 7.5W fornite dalla nostra azienda è di 2 anni. Vengono forniti documenti che confermano la qualità dei prodotti.

Per saperne di più

Il prezzo finale dei Resistori fissi tubolari a filo da 7.5W dipende dalla quantità, dai termini di consegna e dalla forma di pagamento.

Per domande relative all'acquisizione di resistenze tubolari WireWound 7.5W, inviare una richiesta via e-mail a:

[email protected]

E noi vi forniremo un'offerta commerciale per la consegna.
Per un numero elevato, forniremo un prezzo individuale!!!

Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.

Gamma di nominali di resistenze fisse tubolari avvolte in ceramica da 7.5 Watt:

1 – 22 Ohm		24 – 470 Ohm		510 Ohm – 10 kOhm
Nominale	Prezzo	Nominale	Prezzo	Nominale	Prezzo
FPT 7.5W 1 Ohm	$2.00 + –	FPT 7.5W 24 Ohm	$2.00 + –	FPT 7.5W 510 Ohm	$2.00 + –
FPT 7.5W 1.1 Ohm	$2.00 + –	FPT 7.5W 27 Ohm	$2.00 + –	FPT 7.5W 560 Ohm	$2.00 + –
FPT 7.5W 1.2 Ohm	$2.00 + –	FPT 7.5W 30 Ohm	$2.00 + –	FPT 7.5W 620 Ohm	$2.00 + –
FPT 7.5W 1.3 Ohm	$2.00 + –	FPT 7.5W 33 Ohm	$2.00 + –	FPT 7.5W 680 Ohm	$2.00 + –
FPT 7.5W 1.5 Ohm	$2.00 + –	FPT 7.5W 36 Ohm	$2.00 + –	FPT 7.5W 750 Ohm	$2.00 + –
FPT 7.5W 1.6 Ohm	$2.00 + –	FPT 7.5W 39 Ohm	$2.00 + –	FPT 7.5W 820 Ohm	$2.00 + –
FPT 7.5W 1.8 Ohm	$2.00 + –	FPT 7.5W 43 Ohm	$2.00 + –	FPT 7.5W 910 Ohm	$2.00 + –
FPT 7.5W 2 Ohm	$2.00 + –	FPT 7.5W 47 Ohm	$2.00 + –	FPT 7.5W 1 kOhm	$1.79 + –
FPT 7.5W 2.2 Ohm	$2.00 + –	FPT 7.5W 51 Ohm	$2.00 + –	FPT 7.5W 1.1 kOhm	$1.79 + –
FPT 7.5W 2.4 Ohm	$2.00 + –	FPT 7.5W 56 Ohm	$2.00 + –	FPT 7.5W 1.2 kOhm	$1.79 + –
FPT 7.5W 2.7 Ohm	$2.00 + –	FPT 7.5W 62 Ohm	$2.00 + –	FPT 7.5W 1.3 kOhm	$1.79 + –
FPT 7.5W 3 Ohm	$2.00 + –	FPT 7.5W 68 Ohm	$2.00 + –	FPT 7.5W 1.5 kOhm	$1.79 + –
FPT 7.5W 3.3 Ohm	$2.00 + –	FPT 7.5W 75 Ohm	$2.00 + –	FPT 7.5W 1.6 kOhm	$1.79 + –
FPT 7.5W 3.6 Ohm	$2.00 + –	FPT 7.5W 82 Ohm	$2.00 + –	FPT 7.5W 1.8 kOhm	$1.79 + –
FPT 7.5W 3.9 Ohm	$2.00 + –	FPT 7.5W 91 Ohm	$2.00 + –	FPT 7.5W 2 kOhm	$1.79 + –
FPT 7.5W 4.3 Ohm	$2.00 + –	FPT 7.5W 100 Ohm	$2.00 + –	FPT 7.5W 2.2 kOhm	$1.79 + –
FPT 7.5W 4.7 Ohm	$2.00 + –	FPT 7.5W 110 Ohm	$2.00 + –	FPT 7.5W 2.4 kOhm	$1.79 + –
FPT 7.5W 5.1 Ohm	$2.00 + –	FPT 7.5W 120 Ohm	$2.00 + –	FPT 7.5W 2.7 kOhm	$1.79 + –
FPT 7.5W 5.6 Ohm	$2.00 + –	FPT 7.5W 130 Ohm	$2.00 + –	FPT 7.5W 3 kOhm	$1.79 + –
FPT 7.5W 6.2 Ohm	$2.00 + –	FPT 7.5W 150 Ohm	$2.00 + –	FPT 7.5W 3.3 kOhm	$1.79 + –
FPT 7.5W 6.8 Ohm	$2.00 + –	FPT 7.5W 160 Ohm	$2.00 + –	FPT 7.5W 3.6 kOhm	$1.79 + –
FPT 7.5W 7.5 Ohm	$2.00 + –	FPT 7.5W 180 Ohm	$2.00 + –	FPT 7.5W 3.9 kOhm	$1.79 + –
FPT 7.5W 8.2 Ohm	$2.00 + –	FPT 7.5W 200 Ohm	$2.00 + –	FPT 7.5W 4.3 kOhm	$1.79 + –
FPT 7.5W 9.1 Ohm	$2.00 + –	FPT 7.5W 220 Ohm	$2.00 + –	FPT 7.5W 4.7 kOhm	$1.79 + –
FPT 7.5W 10 Ohm	$2.00 + –	FPT 7.5W 240 Ohm	$2.00 + –	FPT 7.5W 5.1 kOhm	$1.79 + –
FPT 7.5W 11 Ohm	$2.00 + –	FPT 7.5W 270 Ohm	$2.00 + –	FPT 7.5W 5.6 kOhm	$1.79 + –
FPT 7.5W 12 Ohm	$2.00 + –	FPT 7.5W 300 Ohm	$2.00 + –	FPT 7.5W 6.2 kOhm	$1.79 + –
FPT 7.5W 13 Ohm	$2.00 + –	FPT 7.5W 330 Ohm	$2.00 + –	FPT 7.5W 6.8 kOhm	$1.79 + –
FPT 7.5W 15 Ohm	$2.00 + –	FPT 7.5W 360 Ohm	$2.00 + –	FPT 7.5W 7.5 kOhm	$1.79 + –
FPT 7.5W 16 Ohm	$2.00 + –	FPT 7.5W 390 Ohm	$2.00 + –	FPT 7.5W 8.2 kOhm	$1.79 + –
FPT 7.5W 18 Ohm	$2.00 + –	FPT 7.5W 430 Ohm	$2.00 + –	FPT 7.5W 9.1 kOhm	$1.79 + –
FPT 7.5W 20 Ohm	$2.00 + –	FPT 7.5W 470 Ohm	$2.00 + –	FPT 7.5W 10 kOhm	$1.79 + –
FPT 7.5W 22 Ohm	$2.00 + –

Guida alla numerazione dei componenti per i resistori 7.5W:

Resistore

FPT

7.5W

100 Ohm

±10%

Resistore	–	Nome del prodotto.
FPT	–	Serie di resistenze tubolari fisse verniciate.
7.5W	–	Potenza nominale, Watt.
100 Ohm	–	Resistenza nominale.
±10%	–	Tolleranza.

Specifiche elettriche e tecniche dei resistori tubolari avvolti a filo 7.5W:

Potenza nominale	7.5W
Gamma di resistenza	1 Ohm – 10 kOhm
Serie di valori di resistenza nominale	E24, Scheda tecnica dei valori di resistenza
Tolleranza alla resistenza	± 5%, ± 10%
Tensione nominale	V_max = (P_nom × R_nom)^0.5
Tensione massima di lavoro	1400V
Temperatura di esercizio	-60°C ... +155°C
Aumento della temperatura ambiente di funzionamento	70ºC
Umidità relativa a 35°C senza condensa	<98%
Coefficiente di temperatura della resistenza	±500 ppm/°C
Resistenza all'insulto	1000 MOhm
Tempo di vita	15000 ore

Hardware di montaggio per resistori tubolari avvolti a filo

Per il montaggio dei resistori si utilizza la ferramenta di montaggio. I resistori possono essere forniti con un set di accessori di montaggio, comprese le staffe di montaggio (angoli), che devono essere ordinate singolarmente.


Foto	Serie di hardware e staffe di montaggio	Prezzo	Dimensioni, mm							Peso
			Asta filettata		Boccola in ceramica		Staffe di montaggio	Dimensione tra l'asse del resistore e il pannello	Dimensione tra il resistore e il pannello
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 7.5W	$0.57 + –	55	М5	-	-	-	-	-	8 g

Completezza della ferramenta di montaggio per i resistori tubolari avvolti a filo


Articolo	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Asta filettata M5	1 pezzi.	1 pezzi.
Boccola in ceramica	-	2 pezzi.
Dado a vite M5	2 pezzi.	2 pezzi.
Rondella piatta	2 pezzi.	2 pezzi.
Rondella elastica	2 pezzi.	2 pezzi.
Rondella di amianto	2 pezzi.	2 pezzi.
Rondella in textolite	2 pezzi.	-
Staffe (angoli)	-	2 pezzi.

Metodi di installazione dei resistori a tubo

In caso di influenza dei fattori meccanici sui resistori, si applica la modalità di installazione a cerniera. Le resistenze sono fissate alle piastre di montaggio mediante ferramenta di montaggio:

potenza della resistenza da 3 a 25 Watt - a sbalzo o su due staffe alle estremità dei perni di montaggio
potenza della resistenza da 50 a 160 Watt - solo su due staffe alle estremità dei perni di montaggio

Dimensioni complessive e di montaggio dei resistori fissi tubolari avvolti a filo 7.5W:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
35	14	28	6	2	4.5	3.5

Resistori di potenza ceramici tubolari avvolti a filo di AS ENERGI

La nostra azienda è impegnata nella produzione e vendita di resistenze tubolari avvolte a filo di tipo fisso e regolabile.
Potete acquistare resistenze da noi in qualsiasi volume, e quando ordinate grandi lotti, il prezzo sarà più basso.
Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.

Per acquistare resistenze tubolari avvolte a filo, inviare una richiesta all'indirizzo e-mail:

[email protected]

E noi vi forniremo un'offerta commerciale per la consegna.

Scheda tecnica (specifica in pdf) per i resistori tubolare a filo avvolto di tipo fisso:

Scheda tecnica PDF per i resistori tubolare avvolto fisso

Guida all'uso e al funzionamento dei resistori:

Saldare i fili ai conduttori del resistore nei fori appositamente predisposti.
Per l'installazione dei resistori nelle apparecchiature si raccomanda di utilizzare la saldatura Sn40Pb60. La temperatura del nucleo del saldatore è di 300°C. La potenza del saldatore è di 65W. Il flussante deve essere composto dal 25% in peso di colofonia e dal 75% in peso di alcol isopropilico o etilico. Tempo di saldatura 5 s.
La tensione che può essere fornita al resistore non deve superare il valore calcolato in base alla potenza nominale (o ammissibile) P _nom e alla resistenza nominale R_nom secondo la formula:
V_max = (P_nom × R_nom)^0.5
Valore della frequenza di risonanza - 1500 Hz.
Risorse di lavoro al 95 per cento - 30 000 ore.
È consentito il funzionamento dei resistori sotto l'influenza di mezzi gassosi di questa composizione (senza la formazione di una miscela esplosiva):
- azoto - fino al 96%;
- ossigeno - fino al 50%;
- anidride carbonica - fino al 3%;
- idrogeno - fino al 20%;
- elio - fino all'1%;
- argon - fino all'1,5%.
È consentito il funzionamento dei resistori durante e dopo l'esposizione a una pressione atmosferica ridotta a 10~5 mm Hg.
Nei circuiti elettrici con tensioni superiore a 500V è necessario utilizzare resistenze con isolamento supplementare nei punti di montaggio.
Quando si utilizzano i resistori in apparecchiature con carichi di vibrazione da 1 a 2500 Hz con un'accelerazione di 176,6 m/s² (18g), i conduttori dei resistori devono essere saldati con un filo di sezione 0,5 mm² con isolamento mediante un tubo in policlorovinile di Ø4 mm e lunghezza di 15-20 mm - per i resistori da 5-25 W, e di Ø5 mm e lunghezza di 15-20 mm - per i resistori da 50-100 W.
Il valore della forza di trazione deve essere di 20N (2 kgf).
La frequenza superiore dell'intervallo in cui non dovrebbero esserci frequenze di risonanza - 1000 Hz.
La temperatura massima della superficie del resistore non supera i 250°C.

Grafico della riduzione di potenza del resistore:

La potenza di carico deve essere ridotta in base alla curva di declassamento quando la temperatura ambiente supera i valori nominali.

Prestazioni comparative di resistenze ad alta potenza:

Serie di resistenze		Tipo	Struttura	Potenza, W	Gamma di resistenza, Ohm	Tensione massima, V	Tolleranza alla resistenza
	FPT, RX20	Fisso	Filo tubolare in ceramica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Regolabile, regolato	Filo tubolare in ceramica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Fisso	Filo di cemento ceramico	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Fisso	Cavo ceramico, cassa in alluminio con radiatore	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
