AS ENERGITriac TC142-63-7 (TS142-63-7) – Bullone Tiristore simmetrico, 63A 700V
Triac a perno TC142-63-7AS ENERGITM è un triak a bullone multiuso, noto anche come TS142-63-7. Corrente on-state RMS IT(RMS)M – 63 ampere, picco ripetitivo di tensione di blocco in avanti e inversa VDRM/VRRM – 700V. I triac a stilo sono progettati per convertire e controllare le correnti CC e CA. "Dissipatori raffreddati ad aria serie O per dispositivi a perno" per il raffreddamento dei tiristori sono disponibili su ordinazione.
I triac possono far passare la corrente in entrambe le direzioni. Se al circuito di controllo viene applicato un impulso positivo, solo la metà positiva della corrente sinusoidale viene trasmessa al circuito di controllo (1 quadrante) passerà attraverso il triac. Se al circuito di controllo viene applicata una corrente di apertura negativa, il triac farà passare una corrente sinusoidale attraverso il circuito principale (3 e 4 quadranti).
Per raffreddare i tiristori simmetrici si utilizzano dissipatori ad aria. Per garantire un contatto termico ed elettrico affidabile con il dissipatore, è necessaria una coppia di serraggio Md devono essere rispettati durante il montaggio. Per una migliore dissipazione del calore del tiristore durante l'assemblaggio, si utilizza una pasta termoconduttiva (si tratta di una raccomandazione e non di un prerequisito per l'installazione).
Caratteristiche: I tiristori sono forniti con struttura a perno. Assegnazione dei pin: cavo lungo rigido - cavo principale 1 (catodo condizionale), base del triac - cavo principale 2 (anodo condizionale), cavo corto rigido - elettrodo di controllo. I triac TC142-63-7 (TS142-63-7) (63A 700V) sono utilizzati nei circuiti di alimentazione CC e CA delle installazioni elettriche e nei convertitori di potenza a semiconduttori.
Triac AS ENERGITM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, ampi valori di VDRM/VRRM, vasta esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 10 a 15000 A, elevata resistenza ai cicli termici ed elettrici, raffreddamento naturale o ad aria forzata.
Le specifiche e i parametri TC142-63-7 (TS142-63-7), la scheda tecnica in PDF, le dimensioni e i disegni sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i triac di 2 anni dalla data di acquisto. Per la fornitura di tiristori, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei tiristori per prigionieri dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali del Triac a perno TC142-63-7 (TS142-63-7) (63A 700V):
| Specifiche del Triac a perno | TC142-63-7 (TS142-63-7) |
|
| Corrente on-state RMS (temperatura di caso) | IT(RMS)M (TC) | 63 A (85ºC) |
| Tensione pulsata ripetitiva di stato chiuso; tensione pulsata ripetitiva di stato invertito | VDRM/VRRM | 700 V |
| Corrente di sovracorrente allo stato attivo | ITSM | 0.48 kA |
| Fattore di sicurezza | i2t | 2300 kA2·s |
| Tensione di picco allo stato attivo | VTM | 1.80 V |
| Corrente di picco allo stato attivo | ITM | 89 A |
| Tensione di soglia on-state | VT(TO) | 0.90 V |
| Resistenza alla pendenza in stato di riposo | rT | 10 mΩ |
| Picco ripetitivo fuori stato | IDRM | 7.0 mA |
| Velocità critica di aumento della tensione fuori stato | (dVD/dt)cr | 2.2-25 V/µs |
| Tasso critico di aumento della corrente di on-state | (diT/dt)cr | 63 A/µs |
| Corrente continua di innesco del gate | IGT | 200 mA |
| Tensione diretta dell'innesco del gate | VGT | 5.0 V |
| Tempo di ritardo controllato dal gate | tgd | 4 µs |
| Temperatura della giunzione p-n | Tvj max | 125 ºC |
| Resistenza termica, dalla giunzione all'involucro | Rth(j-c) | 0.44 K/W |
| Quadranti di controllabilità | 1, 3, 4 | |
| Peso | W | 50 g |
| Pacchetto (alloggiamento) | tipo | ST4 |
| Filettatura perno | - | M10 |
| Scheda tecnica |  |
|
Guida alla numerazione dei componenti per il Triac a perno:
| TC | 142 | - | 63 | - | 7 | 4 |
| TC | – | Triac, tiristore simmetrico (marcatura alternativa “TS”)  AS ENERGITM |
|||||||||||||||||||||||||||
| 142 | – | Tipo a triac (tipo a perno). | |||||||||||||||||||||||||||
| 63 | – | Corrente on-state RMS IT(RMS)M, Amp. | |||||||||||||||||||||||||||
| 7 | – | Classe di tensione VRRM / 100 (Tensione nominale – 700 V). | |||||||||||||||||||||||||||
| 4 | – | Parametro del tasso critico di aumento della tensione fuori stato (dVD/dt)cr:
|

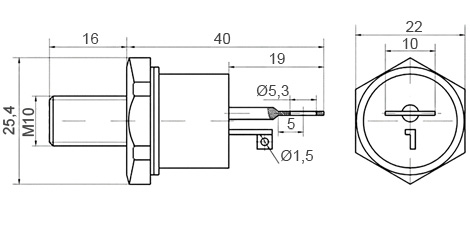

Dimensioni del triac TC142-63-7 (TS142-63-7):
Pacchetto ST4
Semiconduttori ad alta potenza AS ENERGITM
La nostra azienda è impegnata nella produzione e nella vendita di un'ampia gamma di semiconduttori di potenza (moduli a tiristori, moduli, diodi raddrizzatori, diodi di saldatura e di rotore, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché dissipatori ad aria e ad acqua. È possibile acquistare semiconduttori in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso.
Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Raccomandazioni per l'installazione di tiristori a perno:
L'affidabilità del trasferimento di calore e del contatto elettrico tra le superfici di accoppiamento del tiristore e del raffreddatore per l'intero intervallo di temperatura è garantita da una coppia adeguata.
Prima del montaggio è necessario eseguire ispezione visiva (1) superfici di contatto per danni meccanici e asciugare (2), imbevuti di alcol (toluene, benzina, acetone).
Per migliorare i parametri di trasferimento del calore si raccomanda di per lubrificare (3) uno strato sottile di pasta termoconduttiva al silicone prima dell'assemblaggio, che non è una condizione obbligatoria per l'installazione.
Dopo l'installazione, gli elementi di fissaggio (dadi e rondelle) devono essere ulteriormente protetti dalla corrosione.
Suggerimenti e raccomandazioni per i tiristori di potenza:
I tiristori di potenza non devono essere fatti funzionare per lunghi periodi di tempo al loro carico limite per tutti i parametri. In questo caso, il fattore di sicurezza è determinato dal grado di affidabilità richiesto del dispositivo.
Sostituire un tiristore di potenza guasto con un tiristore che corrisponde ai parametri di quello da sostituire.
Quando si opera in un ambiente con una temperatura ambiente elevata, è necessario prevedere un sistema di superraffreddamento.
Per garantire una corretta dissipazione del calore, si raccomanda la pulizia periodica dei tiristori di potenza e dei raffreddatori per rimuovere polvere e contaminanti.
Per equalizzare le correnti tra i tiristori di potenza collegati in parallelo è necessario utilizzare dei divisori di corrente induttivi (spesso fili toroidali intrecciati). I metodi di collegamento più diffusi sono il circuito chiuso, il circuito a bobina comune o il tiristore di potenza. L'efficienza dei divisori di corrente in questo caso è determinata dalla sezione del filo magnetico.
La prevenzione dello squilibrio di tensione quando i tiristori di potenza sono collegati in serie si ottiene utilizzando resistenze shunt collegate in parallelo a ciascun tiristore. L'equalizzazione della tensione in condizioni transitorie si ottiene collegando condensatori in parallelo a ciascun tiristore.
È severamente vietato toccare i tiristori di potenza sotto alta tensione durante il funzionamento.
