AS ENERGITiristori a Controllo di Fase N7905FE180 IXYS Westcode Sostituzione
| Numero di parte IXYS Westcode | N7905FE180 |
| Corrente media di accensione, IT(AV)M (TC) | 7905A (55ºC) |
| Tensione, VDRM/VRRM | 1800 V |
| Pacchetto, Dimensioni ØDxØdxH | Pacchetto W119 144x100x35 mm |
| Scheda tecnica |  |
| Sostituzione AS ENERGITM | ATDN7905FE180 |
| Aggiungi al carrello | on request
+
–
|
Tiristori a Controllo di Fase ATDN7905FE180 AS ENERGITM è un dispositivo a semiconduttore in sostituzione, analogico, alternativo ed equivalente del tiristore SCR N7905FE180 IXYS UK Westcode, Littelfuse.
Corrente media di stato di accensione in avanti ITAV – 7905 ampere, picco ripetitivo di tensione avanti e indietro VDRM/VRRM – 1800V. I Tiristori a Controllo di Fase sono progettati per convertire e controllare le correnti CC e CA. "Dissipatori raffreddati ad aria serie O per dispositivi a disco", "Dissipatore ad aria serie SF", "Dissipatore ad acqua serie SS" per il raffreddamento dei tiristori sono disponibili anche su ordinazione.
Caratteristiche: alloggiamento in ceramica standard industriale press pack; progettato per applicazioni industriali e di trasmissione di potenza ad alta potenza; ottimizzato per una bassa caduta di tensione on-state; abbinato Qrr e VT valori disponibili per collegamenti in serie e/o in parallelo. L'anodo e il catodo del tiristore (polarità) sono determinati dal simbolo sulla custodia.
I tiristori a Controllo di Fase (PCT) sono chiamati anche raddrizzatori controllati al silicio (SCR), tiristori a capsula, sono ottimizzati per fornire basse perdite di conduzione e sono destinati principalmente ad applicazioni con frequenze di linea fino a 500Hz.
Tiristori AS ENERGITM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, alti valori di VDRM/VRRM, ampia esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 100 a 15000 A, elevata resistenza ai cicli termici ed elettrici, raffreddamento naturale o ad aria forzata.
Le specifiche tecniche e i parametri di N7905FE180 e della sostituzione ATDN7905FE180, la scheda tecnica in PDF, il disegno di massima e le dimensioni sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i tiristori di 2 anni dalla data di acquisto. Al momento della fornitura dei tiristori, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei Tiristori a Controllo di Fase dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal Paese di origine e dalla forma di pagamento.
Specifiche generali dei Tiristori a Controllo di Fase IXYS WESTCODE e Sostituzioni:
| Specifiche dei tiristori | N7905FE180 | |
| Corrente di avanzamento media massima consentita (temperatura di esercizio) | IT(AV)M (TC) | 7905 A (55ºC) |
| Tensione pulsata ripetitiva di stato chiuso; tensione pulsata ripetitiva di stato invertito | VDRM/VRRM | 1800 V |
| Corrente di sovracorrente allo stato attivo | ITSM | 117000 A |
| Fattore di sicurezza | I2t | 68.44×106 A2·s |
| Tensione di soglia | VT0 | 0.770 V |
| Resistenza alla pendenza in stato di riposo | rT | 0.056 mΩ |
| Temperatura della giunzione p-n | Tvj max | 125 ºC |
| Resistenza termica, da giunzione a dissipatore | RthJK | 0.0048 K/W |
| Forza di serraggio | Fm | 80 - 100 kN |
| Peso | W | 2.9 kg |
| Pacchetto (alloggiamento) | tipo | W119 |
| Dimensioni | ØDxØdxH | 144x100x35 mm |
| Sostituzione AS ENERGITM | tipo | ATDN7905FE180 |
| Scheda tecnica | |
|
Guida alla numerazione seriale (tipo) per i Tiristori a Controllo di Fase:
| A | TDN | 7905 | FE | 18 | 0 |
| A | – |  AS ENERGITM |
| TDN | – | Gruppo di prodotti: Tiristori a Controllo di Fase, Tipo a disco, Controllo di fase. |
| 7905 | – | Corrente media di accensione IT(AV), Amp. |
| FE | – | Tipo di alloggiamento (pacchetto). |
| 18 | – | Classe di tensione VRRM / 100. |
| 0 | – | Codice orario di spegnimento fisso. |

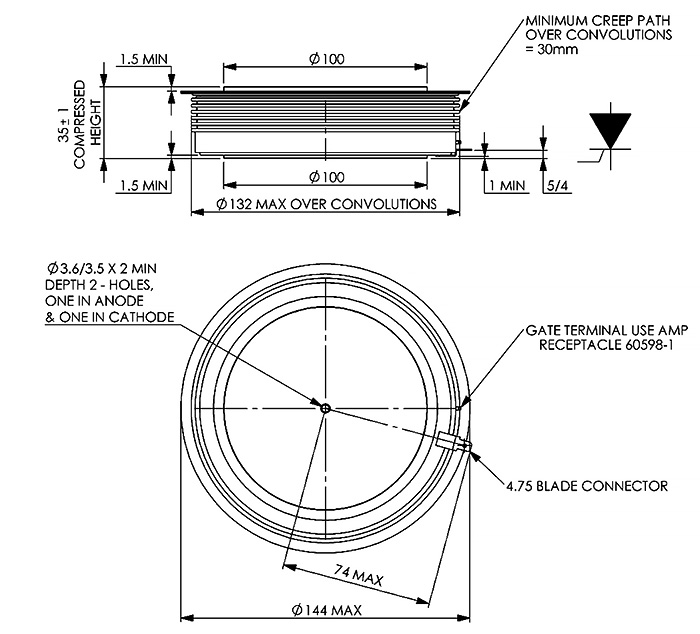

Dimensioni dei Tiristori a Controllo di Fase N7905FE180 e Sostituzione ATDN7905FE180:
Pacchetto W119
Polarità (anodo, catodo, gate) dei tiristori a disco di potenza:
|
|
Semiconduttori ad alta potenza AS ENERGITM
La nostra azienda si occupa della produzione e della vendita di un'ampia gamma di semiconduttori di potenza (tiristori di potenza, moduli, diodi raddrizzatori, diodi a valanga, a rotore e di saldatura, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché di dissipatori ad aria e ad acqua.
È possibile acquistare dispositivi a semiconduttore in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso. Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Dissipatori di calore per tiristori a disco di potenza:
I dissipatori di calore (radiatori) sono utilizzati per il raffreddamento su uno o due lati dei dispositivi a semiconduttore di potenza nella progettazione dei dischi.
I dissipatori di calore dei raffreddatori sono realizzati con profili di alluminio per radiatori e non richiedono un ulteriore rivestimento protettivo quando vengono utilizzati in diverse condizioni climatiche.
Sono disponibili su ordinazione anche dissipatori ad aria e ad acqua per il raffreddamento dei tiristori.
Per ulteriori informazioni sui dissipatori di calore: "Dissipatori raffreddati ad aria serie O per dispositivi a disco", "Dissipatore ad aria serie SF", "Dissipatore ad acqua serie SS".
Foto del Tiristore a Controllo di Fase SCR:
