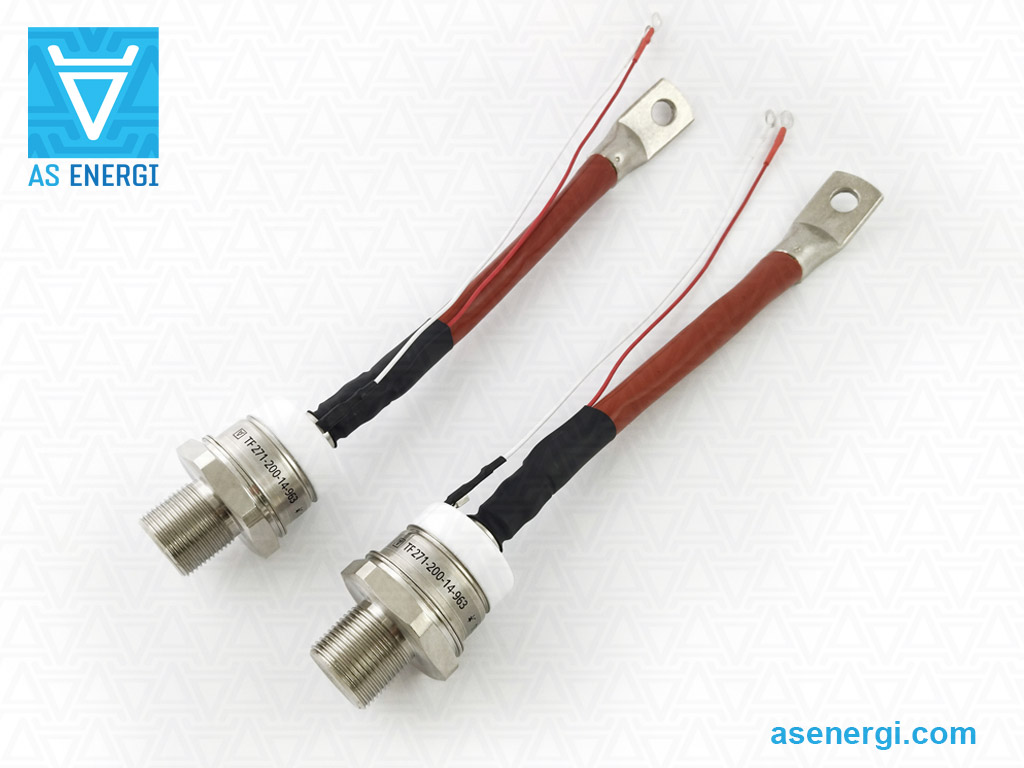

Pavlo GorkunTiristore Veloce da 200A, TF271-200 (300V - 1400V), tipo a perno
| Corrente media di andata, ITAV | 200A |
| Tensione, VDRM/VRRM | 300-1400V |
| Codice di tensione, VRRM / 100 | 3 - 14 |
| TF271-200 | on request
+
–
|
| Pacchetto Il filo |
ST7 M24x1.5 |
| Peso | 440 g |
| Scheda tecnica |  |
Tiristore Veloce TF271-200 AS ENERGITM è un dispositivo a semiconduttore a commutazione rapida, progettato per la conversione e il controllo di correnti DC e AC fino a 200A con frequenza fino a 10kHz in circuiti con tensioni fino a 300V - 1400V (classe di tensione da 3 a 14). Tipo di pacchetto del tiristore - ST7, filettatura standard di montaggio M24x1.5, (su richiesta, filettatura UNF 3/4"-16UNF-2A), peso – 440 g.
I tiristori veloci sono dispositivi con una ridotta tq, trr, Qrr e con un valore più alto (diT/dt)cr (fino a 2500 A/µs) progettati per funzionare a frequenze più elevate modalità (fino a 10kHz). I parametri del tiristore di VTM, tq, Qrr sono interconnessi, quindi una diminuzione del valore di tq and Qrr porta ad un aumento di VTM. I tiristori veloci sono caratterizzati da un tempo di spegnimento molto basso che li distingue dai modelli standard. Sono utilizzati nella saldatura, nel riscaldamento e nella fusione a induzione, nei trasporti elettrici, negli azionamenti in c.a., negli UPS e in altri sistemi che richiedono brevi tempi di accensione e spegnimento. I tiristori hanno un alloggiamento sigillato in ceramica, standard del settore, che isola la parte funzionale e l'elemento semiconduttore dagli impatti meccanici e dall'ambiente.
I tiristori veloci sono forniti con struttura a perno. La base del tiristore è il Anodo, il cavo di alimentazione flessibile è il Catodo, il filo flessibile che esce dalla base del conduttore di alimentazione è il catodo ausiliario, il filo flessibile che esce dall'involucro è il elettrodo di controllo (Gate). Questo tiristore può essere un prodotto alternativo, sostitutivo, analogo, equivalente ad altri tipi di tiristori veloci 170A, 180A, 190A, 200 amp in un alloggiamento per prigionieri.
Per raffreddare i tiristori si utilizzano dissipatori ad aria e ad acqua. Per garantire un contatto termico ed elettrico affidabile con il dissipatore, è necessaria una coppia di serraggio Md devono essere rispettati durante l'assemblaggio. Per una migliore dissipazione del calore del tiristore durante l'assemblaggio, viene utilizzata una pasta termoconduttiva.
Le specifiche e i parametri, le schede tecniche in PDF, il passaporto tecnico di esempio, le dimensioni, i disegni schematici, i diagrammi dei casi di tiristori, i raffreddatori consigliati sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i tiristori veloci di potenza di 2 anni dalla data di acquisto. Al momento della fornitura dei tiristori, se necessario, forniamo il passaporto tecnico, il certificato di conformità e il certificato di sicurezza.
Valori nominali dei tiristori a perno rapido: TF271-200-3 (200A 300V), TF271-200-4 (200A 400V), TF271-200-5 (200A 500V), TF271-200-6 (200A 600V), TF271-200-7 (200A 700V), TF271-200-8 (200A 800V), TF271-200-9 (200A 900V), TF271-200-10 (200A 1000V), TF271-200-12 (200A 1200V), TF271-200-14 (200A 1400V).
Il prezzo finale dei tiristori veloci dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali dei tiristori veloci a perno TF271-200:
| Specifiche dei tiristori veloci | TF271-200 | |
| Corrente di avanzamento media massima consentita (temperatura di esercizio) | IT(AV) (Tcase) | 200 A (95°C) 247 A (85°C) 365 A (55°C) |
| Picco ripetitivo di tensione fuori stato; picco ripetitivo di tensione inversa | VDRM/VRRM | 300-1400 V |
| Corrente on-state RMS | ITRMS | 314 A |
| Corrente di sovracorrente allo stato attivo | ITSM | 6.5 kA |
| Fattore di sicurezza | I2t | 210 kA2·s |
| Tensione di picco sullo stato, max | VTM | 1.96 V |
| Corrente di picco allo stato attivo | ITM | 628 A |
| Tensione di soglia allo stato, max | VT(TO) | 1.158 V |
| Resistenza di pendenza allo stato, max | rT | 1.227 mΩ |
| Tempo di spegnimento, max | tq | 20-40 µs |
| Correnti di picco ripetitive fuori stato e correnti inverse di picco ripetitive, max | IDRM/IRRM | 70 mA |
| Velocità critica di aumento della tensione fuori stato, min. | (dVD/dt)cr | 200-2500 V/µs |
| Tensione diretta di attivazione del gate, max | VGT | 2.5 V |
| Corrente continua di attivazione del gate, max | IGT | 250 mA |
| Tasso critico di aumento della corrente di on-state | (diT/dt)cr | 1600 A/µs |
| Temperatura della giunzione p-n, max | Tvj max | 125 ºC |
| Resistenza termica, da giunzione a involucro, max | Rth(j-c) | 0.085 ºC/W |
| Coppia di montaggio | Md | 25-35 N·m |
| Peso, circa | W | 440 g |
| Tipo di confezione, Filetto | Schema | ST7, M24x1.5 mm |
| Dissipatori consigliati | Dissipatori | O181,O281,OM105 |
| Scheda tecnica | |
|
Guida alla numerazione seriale (tipo) per i Tiristori Veloci TF271-200:
| TF | 271 | – | 200 | – | 14 | – | 7 | 6 | 3 |
| TF | – | Tiristore Veloce,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 271 | – | Tipo di tiristore (tipo a perno). | ||||||||||||||||||||||||||||||||||||||||||
| 200 | – | Corrente media in stato aperto IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Classe di tensione VRRM / 100 (Tensione nominale – 1400 V). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Parametro del tasso critico di aumento della tensione fuori stato (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 6 | – | Parametro del tempo di spegnimento tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Parametro del tempo di accensione tgt:
|
Tutti i numeri di parte di TF271-200:
| Serie | ITAV, A | VRRM, V |
| TF271-200-3 | 200A | 300V |
| TF271-200-4 | 200A | 400V |
| TF271-200-5 | 200A | 500V |
| TF271-200-6 | 200A | 600V |
| TF271-200-7 | 200A | 700V |
| TF271-200-8 | 200A | 800V |
| TF271-200-9 | 200A | 900V |
| TF271-200-10 | 200A | 1000V |
| TF271-200-12 | 200A | 1200V |
| TF271-200-14 | 200A | 1400V |
Polarità (anodo, catodo, gate) e dimensioni del tiristore a perno TF271-200:
|
|
Passaporto tecnico per tiristori (campione):
Per la fornitura di tiristori, se necessario, forniamo il passaporto tecnico e il certificato di conformità..
Semiconduttori ad alta potenza AS ENERGITM
La nostra azienda è impegnata nella produzione e nella vendita di un'ampia gamma di semiconduttori di potenza (moduli a tiristori, moduli, diodi raddrizzatori, diodi di saldatura e di rotore, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché dissipatori ad aria e ad acqua. È possibile acquistare semiconduttori in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso.
Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Dissipatori di calore per tiristori veloci a perno di potenza:
I dissipatori di calore (radiatori) sono utilizzati per il raffreddamento dei dispositivi a semiconduttore di potenza nella progettazione degli stalloni.
I dissipatori di calore dei raffreddatori sono realizzati con profili di alluminio per radiatori e non richiedono un ulteriore rivestimento protettivo quando vengono utilizzati in diverse condizioni climatiche.
Per ulteriori informazioni sui dissipatori di calore: "Dissipatori raffreddati ad aria per dispositivi a perno".
