AS ENERGITiristore di Controllo di Fase TBS7-06-35 Sostituzione Powerex
| Powerex Numero di parte | TBS7-06-35 |
| Corrente media di accensione, IT(AV)M | 3500A |
| Tensione, VDRM/VRRM | 600V |
| Pacchetto Massa |
TBS 110x73x26.5 |
| Scheda tecnica |  |
| Sostituzione AS ENERGITM | A-TBS7-06-35 |
| Aggiungi al carrello | on request
+
–
|
Tiristori a Controllo di Fase A-TBS7-06-35 AS ENERGITM è un dispositivo a semiconduttore sostitutivo, analogico, alternativo ed equivalente per il tiristore SCR TBS7-06-35 Powerex Europe. Corrente media di conduzione ITAV – 3500 ampere, picco ripetitivo di tensione di blocco in avanti e inversa VDRM/VRRM – 600V. I tiristori a Disco sono progettati per convertire e controllare le correnti CC e CA. "Dissipatori di calore raffreddati ad aria serie O per unità disco rigido", "Dissipatori di calore ad aria serie SF", "Sistema di raffreddamento ad acqua serie SS" Sono disponibili su ordinazione anche dispositivi di raffreddamento a tiristori.
Caratteristiche: progettato per applicazioni industriali e di trasmissione di energia ad alta potenza; ottimizzato per una bassa caduta di tensione allo stato acceso; abbinati Qrr e VT valori disponibili per collegamenti in serie e/o in parallelo. L'anodo e il catodo del tiristore (polarità) sono determinati dal simbolo sulla custodia.
I tiristori AS ENERGITM hanno le seguenti caratteristiche: basse perdite statiche e dinamiche, alti valori di V DRM/VRRM, vasta esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 600 a 9000 V e amperaggi da 3500 a 15000 A, elevata resistenza ai cicli termici ed elettrici, raffreddamento naturale o ad aria forzata.
Le specifiche e i parametri, la scheda tecnica in formato PDF, le dimensioni, i disegni di TBS7-06-35 Powerex e del ricambio A-TBS7-06-35 sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i tiristori di 2 anni dalla data di acquisto. Al momento della fornitura dei tiristori, se necessario, forniamo la scheda tecnica e il certificato di conformità.
Il prezzo finale dei Tiristori a Controllo di Fase dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal Paese di origine e dalla forma di pagamento.
Specifiche generali dei Tiristori a Controllo di Fase Powerex e Sostituzione:
| Specifiche del tiristore | TBS7-06-35 | |
| Corrente di avanzamento media massima consentita (temperatura di esercizio) | IT(AV) (TC) | 3500 A (72ºC) |
| Tensione pulsata ripetitiva di stato chiuso; tensione pulsata ripetitiva di stato invertito | VDRM/VRRM | 600 V |
| Corrente di sovracorrente allo stato attivo | ITSM | 44.2 kA |
| Tensione di soglia | VT0 | 0.69 V |
| Resistenza alla pendenza in stato di riposo | rT | 0.088 mΩ |
| Fattore di sicurezza | I2t | 9770 kA2·s |
| Tempo di spegnimento, max | tq | 400 µs |
| Tensione di attivazione del gate | VGT | 4 V |
| Corrente di attivazione del gate | IGT | 250 mA |
| Velocità critica di aumento della tensione fuori stato | (dvD/dt)cr | 300 V/µs |
| Velocità critica di aumento della tensione fuori stato | (diT/dt)cr | 100 A/µs |
| Temperatura | Tj | -40 to 125 ºC |
| Resistenza termica, dalla giunzione all'involucro | Rth(j-c) | 0.01 °C/W °C/W |
| Forza di serraggio | Fm | 26.6 to 44.4 kN |
| Pacchetto (alloggiamento) | tipo | TBS |
| Filetto | - | 110x73x26.5 |
| Sostituzione AS ENERGITM | tipo | A-TBS7-06-35 |
| Scheda tecnica | |
|
Guida alla numerazione dei componenti per i Tiristori a Controllo di Fase A-TBS7-06-35:
| A | - | T | BS | - | 06 | - | 35 |
| A | – |  AS ENERGITM |
| T | – | Gruppo di prodotti: Tiristori a Controllo di Fase. |
| BS | – | Tipo Numero. |
| 06/td> | – | Tensione nominale (VRRM x 100). |
| 35/td> | – | Valutazione attuale: T5 - (x 1); T6, T7, T8 - (x 10); T9, TA, TB, TC, TD - (x 100). |
| M | – | Modifica. |

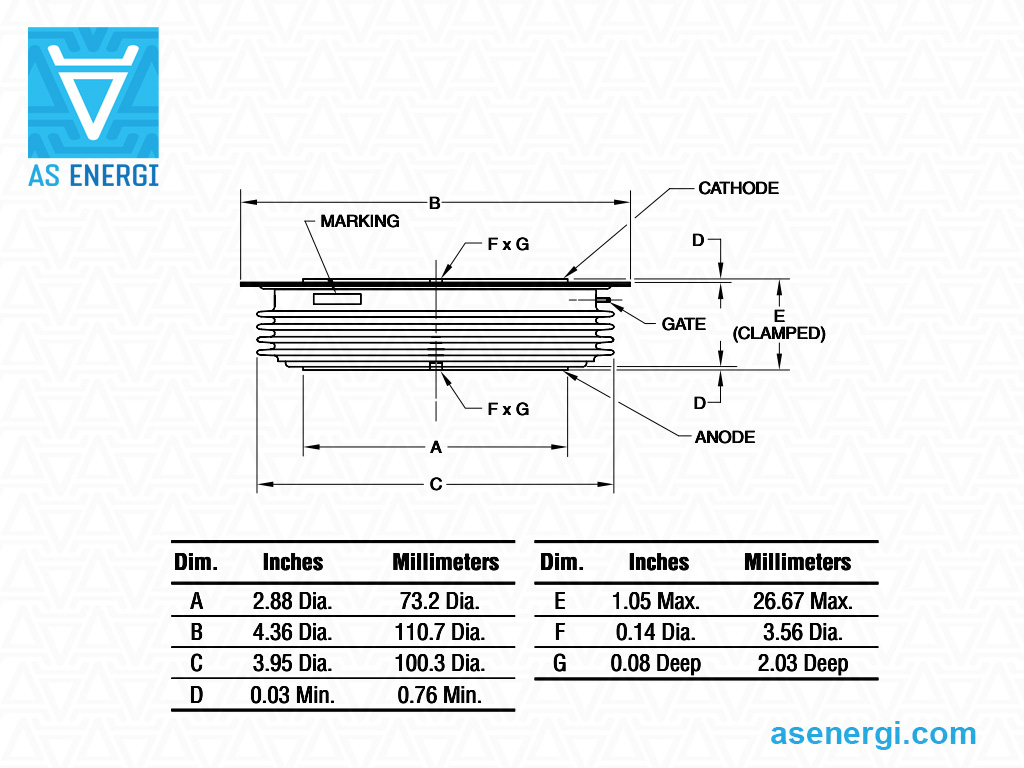

Dimensioni dei Tiristori a Controllo di Fase TBS7-06-35 e Sostituzione A-TBS7-06-35:
Pacchetto TBS
