Pavlo GorkunDissipatore di calore con raffreddamento ad aria O111 per tiristore SCR e diodo raddrizzatore
| Perno applicabile con filettatura metrica | M5 |
| Si applica ai dispositivi per la corrente | 10A - 25A |
| Dissipazione di potenza | 10 W |
| Coppia di montaggio Md, ±10% | 2.0 N·m |
| Dissipatore O111 | on request
+
–
|
| Dimensioni B×L×H | 35×60×40 mm |
| Peso | 0.092 kg |
Dissipatori di calore per il raffreddamento ad aria O111-60 AS ENERGITM sono utilizzati per il raffreddamento su un solo lato dei dispositivi a semiconduttore di potenza in design di perni con filettatura metrica ISO M5. Tipo di alloggiamento del dispositivo applicato: SD1, ST1.
Il dissipatore viene utilizzato per il raffreddamento dei tiristori SCR di potenza e dei diodi raddrizzatori per le correnti 10A - 25A. La potenza dissipata dal raffreddatore con raffreddamento naturale è di 10 W.
Il raffreddamento del flusso d'aria può essere naturale o forzato, a seconda della quantità di calore generato e delle condizioni operative dei semiconduttori.
Caratteristiche: lega di alluminio resistente alla corrosione; bassa resistenza termica; facile installazione grazie alla scanalatura di montaggio; i modelli standard possono essere personalizzati.
I dissipatori di calore sono realizzati con profili di alluminio per radiatori e non richiedono un ulteriore rivestimento protettivo se utilizzati in condizioni climatiche diverse.
Per ridurre al minimo le perdite elettriche e massimizzare la dissipazione del calore dei dispositivi, è necessario rispettare la coppia di serraggio Md indicata nelle specifiche del dispositivo di potenza.
Prima del montaggio, le superfici di contatto del dissipatore, del contatto di corrente e del dispositivo a semiconduttore devono essere pulite con un panno imbevuto di alcol (toluene, benzene, acetone) e si raccomanda di lubrificare con un sottile strato di pasta siliconica organica per il trasferimento di calore (si tratta di una raccomandazione e non di un prerequisito per l'installazione).
Intervallo di corrente dei tiristori SCR a perno e dei diodi raddrizzatori per i quali vengono utilizzati dissipatori di calore ad aria (raffreddatori, radiatori): 10A, 15A, 16A, 20A, 25A.
Le specifiche e i parametri, le dimensioni, i contorni e i disegni del dissipatore di calore raffreddato ad aria (radiatore) sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i dissipatori di raffreddamento ad aria di 2 anni dalla data di acquisto. Al momento della fornitura dei dissipatori, se necessario, forniamo un passaporto tecnico.
Il prezzo finale del dissipatore ad aria dipende dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche del dissipatore di calore con raffreddamento ad aria O111:
| Specifiche del dissipatore | O111 (O111-60) |
| Perno applicabile con filettatura metrica | M5 |
| Dissipazione di potenza con raffreddamento naturale (PF) | 10 W |
| Resistenza termica Rth(h-a) (raffreddamento naturale) | 5.6 °C/W |
| Resistenza termica Rth(h-a) (raffreddamento forzato, flusso d'aria Vcfh=6 m/s) | - |
| Resistenza al flusso ΔPh | - |
| Coppia di montaggio Md, ±10% | 2.0 N·m |
| Superficie di raffreddamento | - |
| Peso (senza contatto di alimentazione) | 0.092 kg |
| Schema, dimensioni B×L×H | 35×60×40 mm |
| Si applica ai dispositivi per la corrente | 10A - 25A |
| Tipo di pacchetto applicativo | SD1, ST1 |
| Applicazione diodo, tipo tiristore | D112, DL112, T112, TS112 |

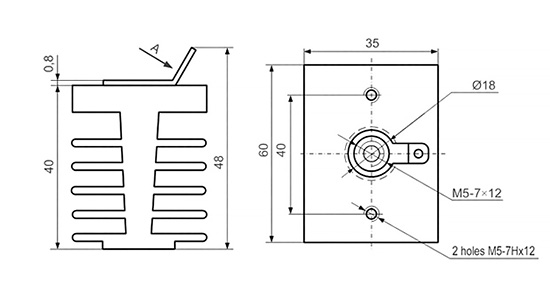

Dimensioni complessive e di montaggio del dissipatore di calore O111:
Guida alla numerazione seriale (tipo) per i dissipatori di calore per il raffreddamento ad aria O111:
| O | 1 | 1 | 1 | – | 60 |
| O | – | Gruppo di prodotti: Dissipatori di calore per semiconduttori. |
| 1 | – | Numero di serie della modifica del design del dissipatore. |
| 1 | – | Codifica della serie in base al diametro della filettatura di montaggio per i dissipatori a perno. |
| 1 | – | Numero di serie della modifica del design del dissipatore per i dispositivi: 1 - versione con montaggio su perno. |
| 60 | – | Lunghezza del dissipatore, mm. |

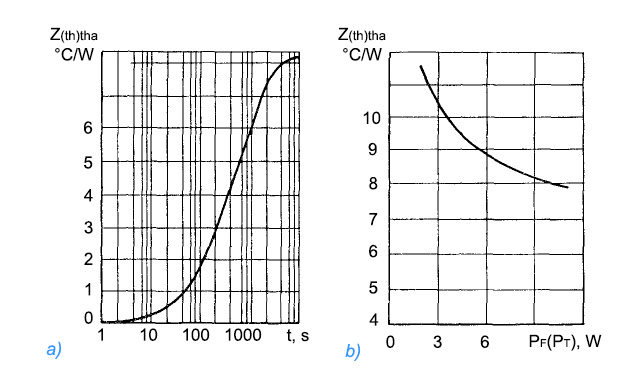

Grafici dei parametri termici del raffreddatore O111:
a) — resistenza termica superficie di contatto del raffreddatore - ambiente di raffreddamento con raffreddamento naturale e potenza dissipata 9.1 W |

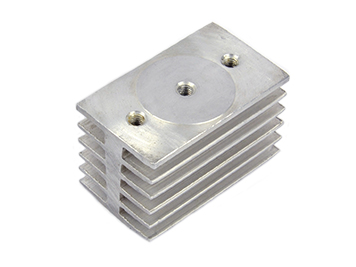

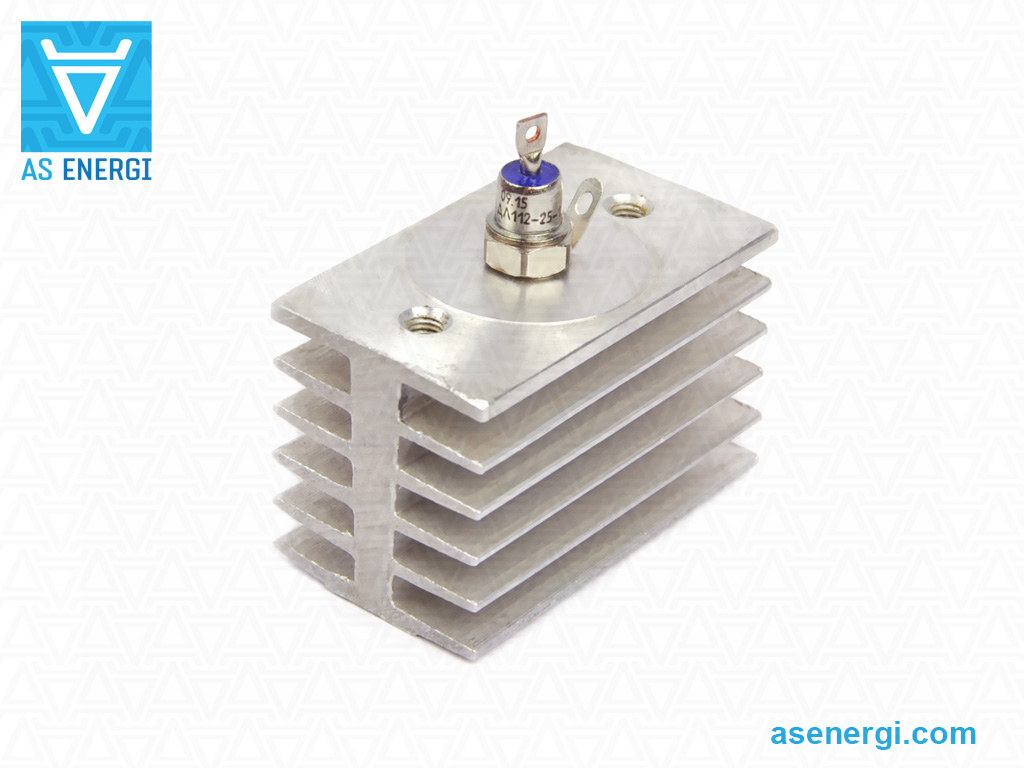

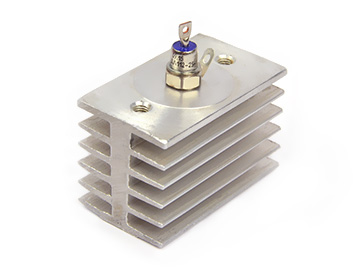

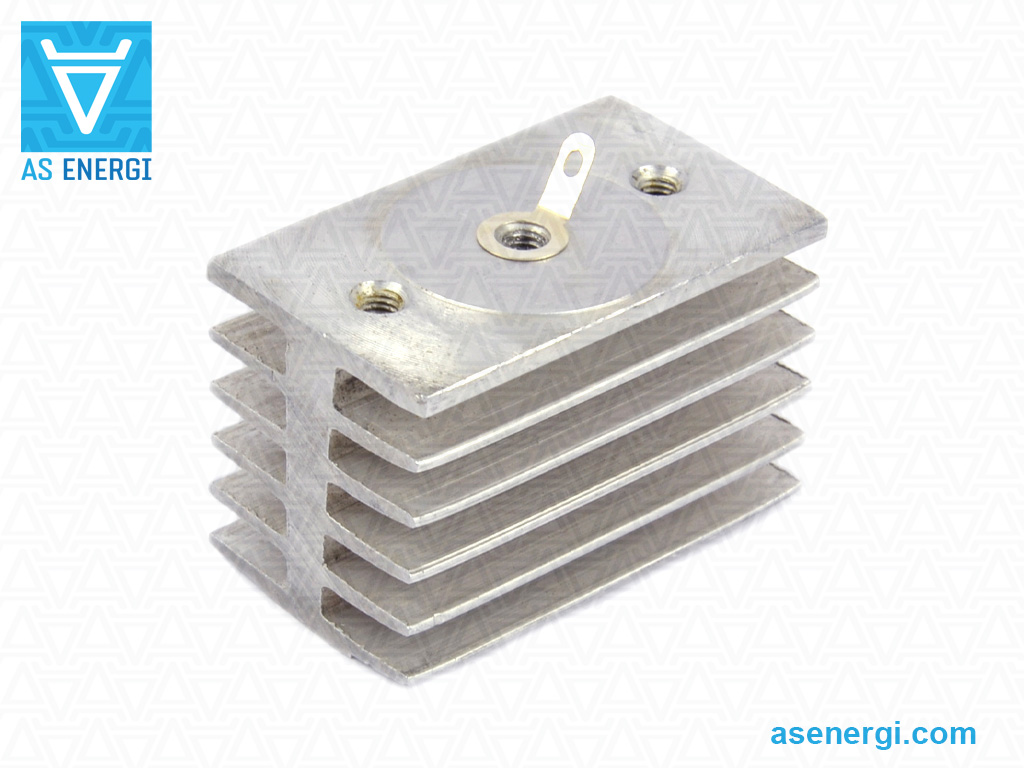

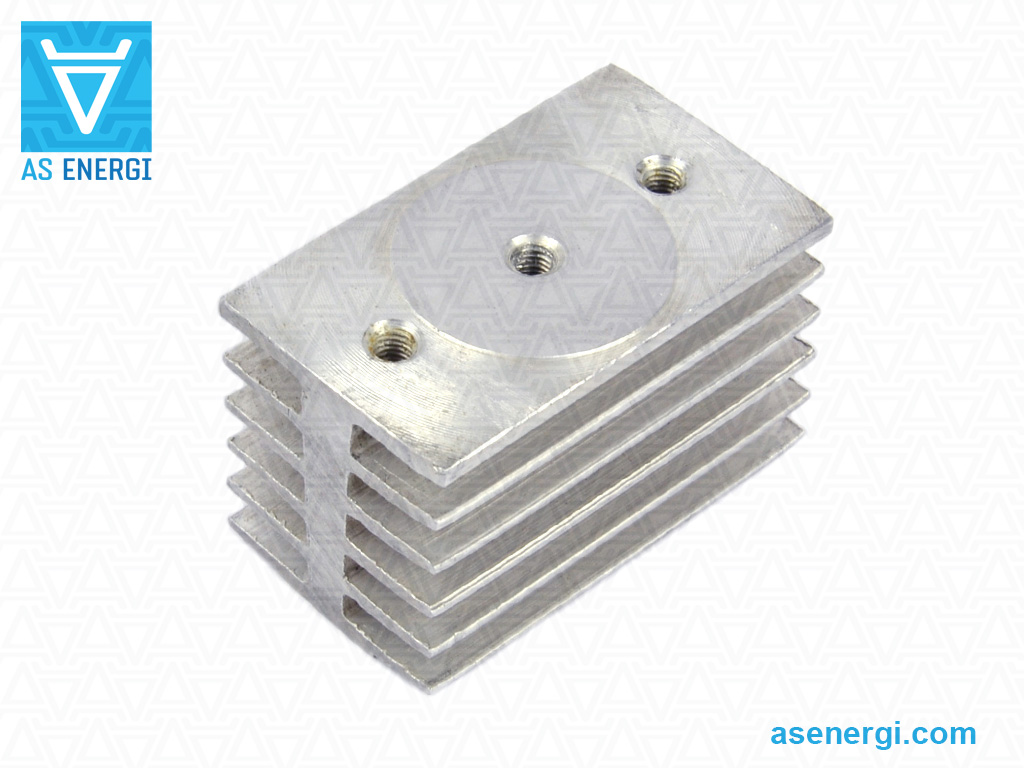

Foto dei dissipatori di raffreddamento ad aria O111 per semiconduttori a perno:
Semiconduttori ad Alta Potenza AS ENERGITM
La nostra azienda si occupa della produzione e della vendita di un'ampia gamma di semiconduttori di potenza (tiristori di potenza, moduli, diodi raddrizzatori, diodi a valanga, a rotore e di saldatura, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché di dissipatori ad aria e ad acqua.
È possibile acquistare dispositivi a semiconduttore in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso. Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Raccomandazioni per il montaggio di un tiristore a perno con dissipatore ad aria:
L'affidabilità del trasferimento di calore e del contatto elettrico tra le superfici di accoppiamento del tiristore e del raffreddatore per l'intero intervallo di temperatura è garantita da coppia appropriata.
Prima del montaggio è necessario eseguire ispezione visiva (1) superfici di contatto per danni meccanici e asciugare (2), imbevuti di alcol (toluene, benzina, acetone).
Per migliorare i parametri di trasferimento del calore si raccomanda di per lubrificare (3) un sottile strato di pasta termoconduttiva al silicone prima dell'assemblaggio (si tratta di una raccomandazione e non di un prerequisito per l'installazione).
Dopo l'installazione, gli elementi di fissaggio (dadi e rondelle) devono essere ulteriormente protetti dalla corrosione.
Suggerimenti e raccomandazioni per i tiristori di potenza:
I tiristori di potenza non devono essere fatti funzionare per lunghi periodi di tempo con i loro carico limite per tutti i parametri. In questo caso, il fattore di sicurezza è determinato dal grado di affidabilità richiesto del dispositivo.
Sostituire un tiristore di potenza guasto con un tiristore che corrisponda ai parametri di quello da sostituire.
Quando si opera in un ambiente con una temperatura ambiente elevata, è necessario prevedere un sistema di superraffreddamento.
Per garantire una corretta dissipazione del calore, si raccomanda la pulizia periodica dei tiristori di potenza e dei raffreddatori per rimuovere polvere e contaminanti.
Per equalizzare le correnti tra i tiristori di potenza collegati in parallelo è necessario utilizzare dei divisori di corrente induttivi (spesso fili toroidali intrecciati). I metodi di collegamento più diffusi sono il circuito chiuso, il circuito a bobina comune o il tiristore di potenza. L'efficienza dei divisori di corrente in questo caso è determinata dalla sezione del filo magnetico.
La prevenzione dello squilibrio di tensione quando i tiristori di potenza sono collegati in serie si ottiene utilizzando resistenze shunt collegate in parallelo a ciascun tiristore. L'equalizzazione della tensione in condizioni transitorie si ottiene collegando condensatori in parallelo a ciascun tiristore.
È severamente vietato toccare i tiristori di potenza sotto alta tensione durante il funzionamento.
