Pavlo GorkunDissipatore ad aria O153 per tiristore SCR a disco e diodo raddrizzatore
| Diametro della superficie di contatto del dissipatore | Ø55 mm | |
| Alloggiamento del dispositivo applicato | Superficie di contatto | Ø42 - Ø51 mm |
| diametro esterno | Ø60 - Ø75 mm | |
| Si applica ai dispositivi per la corrente | 500A - 6300A | |
| Dissipazione di potenza | 220 W | |
| Dissipatore O153 | on request
+
–
|
|
| Dimensioni B×L×H | 230×150×176 mm | |
| Peso | 6.0 kg | |
Dissipatori di calore per il raffreddamento ad aria O153-150 AS ENERGITM sono utilizzati per il raffreddamento su uno o due lati dei dispositivi a semiconduttore di potenza in design del disco, con tipo di alloggiamento
La potenza dissipata del raffreddatore con raffreddamento naturale è di 220 W. Il diametro della superficie di contatto del dissipatore è Ø55 mm. Alloggiamento del dispositivo applicato: Superficie di contatto Ø42-Ø51 mm, diametro esterno Ø60-Ø75 mm.
Il dissipatore viene utilizzato per il raffreddamento dei tiristori SCR di potenza e dei diodi raddrizzatori per le correnti 500A - 6300A.
Il raffreddamento del flusso d'aria può essere naturale o forzato, a seconda della quantità di calore generato e delle condizioni operative dei semiconduttori.
Caratteristiche: lega di alluminio resistente alla corrosione; bassa resistenza termica; facile installazione grazie alla scanalatura di montaggio; i modelli standard possono essere personalizzati.
I dissipatori di calore sono realizzati con profili di alluminio per radiatori e non richiedono un ulteriore rivestimento protettivo se utilizzati in condizioni climatiche diverse.
L'assemblaggio di dispositivi a semiconduttore (diodi di potenza, tiristori) di design a tavoletta (disco) con dissipatori avviene mediante bulloni di serraggio e traslazione. Le superfici di contatto del dissipatore di calore e del dispositivo di potenza devono presentare basse rugosità e deviazioni di planarità.
Per ridurre al minimo le perdite elettriche e la dissipazione di calore dei dispositivi, è necessario rispettare la forza di montaggio Fm indicata nelle specifiche del dispositivo di potenza.
Prima del montaggio, le superfici di contatto del dissipatore, del contatto di corrente e del dispositivo a semiconduttore devono essere pulite con un panno imbevuto di alcol (toluene, benzene, acetone) e si raccomanda di lubrificare con un sottile strato di pasta siliconica organica per il trasferimento di calore (si tratta di una raccomandazione e non di un prerequisito per l'installazione).
Intervallo di corrente dei tiristori SCR a disco e dei diodi raddrizzatori per i quali vengono utilizzati dissipatori di calore ad aria (raffreddatori, radiatori): 500A, 600A, 630A, 700A, 800A, 1000A, 1200A, 1250A, 1300A, 1400A, 1500A, 1600A, 1700A, 1800A, 1900A, 2000A, 2100A, 2500A, 2600A, 2700A, 2800A, 3000A, 3200A, 4000A, 4200A, 4300A, 5000A, 5200A, 5700A, 6000A, 6300A.
Le specifiche e i parametri, le dimensioni, i contorni e i disegni del dissipatore di calore raffreddato ad aria (radiatore) sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i dissipatori di raffreddamento ad aria di 2 anni dalla data di acquisto. Al momento della fornitura dei dissipatori, se necessario, forniamo un passaporto tecnico.
Il prezzo finale del dissipatore ad aria dipende dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche del dissipatore di calore con raffreddamento ad aria O153:
| Specifiche del dissipatore | O153 (O153-150) |
| Diametro della superficie di contatto del dissipatore | Ø55 mm |
| Alloggiamento del dispositivo applicato (superficie di contatto) | Ø42 - Ø51 mm |
| Alloggiamento del dispositivo applicato (diametro esterno) | Ø60 - Ø75 mm |
| Dissipazione di potenza con raffreddamento naturale (PF) | 220 W |
| Resistenza termica Rth(h-a) (raffreddamento naturale) | 0.260 °C/W |
| Resistenza termica Rth(h-a) (raffreddamento forzato, flusso d'aria Vcfh=6 m/s) | 0.075 °C/W |
| Resistenza al flusso ΔPh | 30 Pa |
| Forza di montaggio Fm, max | 26 ± 2 kN |
| Superficie di raffreddamento | 5957.2 cm2 |
| Peso | 6.0 kg |
| Schema, dimensioni B×L×H | 230×150×176 mm |
| Si applica ai dispositivi per la corrente | 500A - 6300A |
| Tipo di pacchetto applicativo | PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5 |
| Applicazione diodo, tipo tiristore | D153, D253, DL153, T153, T253, T353, T453, T553, T653, T753, T853, T953, TF153, TF253, TF453, TF553, TF953, TFI153, TFI253, TFI353, TFI453, TL253 |

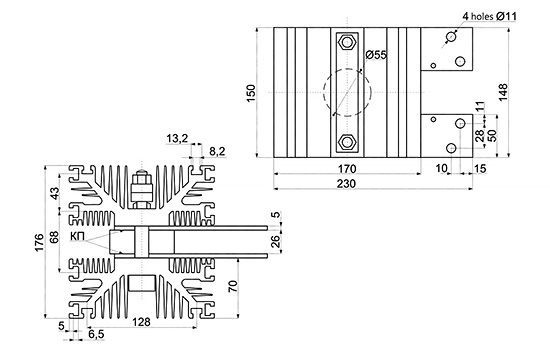

Dimensioni complessive e di montaggio del dissipatore di calore O153:
Guida alla numerazione dei componenti per i dissipatori di calore per il raffreddamento ad aria O153:
| O | 1 | 5 | 3 | – | 150 |
| O | – | Gruppo di prodotti: Dissipatori di calore per semiconduttori. |
| 1 | – | Numero di serie della modifica del design del dissipatore. |
| 5 | – | Codifica della serie in base al diametro della superficie di contatto per i dissipatori a disco. |
| 3 | – | Numero di serie della modifica del design del dissipatore per i dispositivi: 1 - design a disco con raffreddamento su due lati. |
| 150 | – | Lunghezza del dissipatore, mm. |

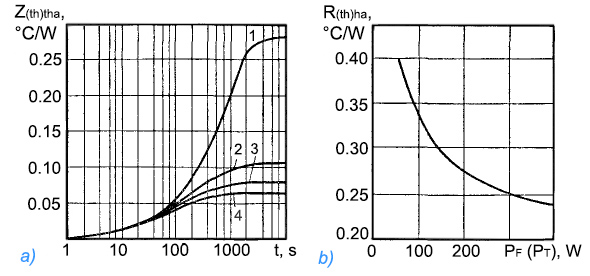

Grafici dei parametri termici del raffreddatore O153:
a) — resistenza termica transitoria superficie di contatto del raffreddatore - ambiente di raffreddamento (1-0 m/s (220W); 2-3 m/s; 3-6 m/s; 4-12 m/s) |
