AS ENERGIDiodo di Recupero Standard VS-400U120D, Tipo Perno, Sostituzione Vishay
_f.jpg "Diodi di Recupero Standard Tipo di perno")
_m.jpg "Diodi di Recupero Standard Tipo di perno")
| Numero di parte Vishay | VS-400U120D |
| Corrente media di andata, IF(AV)M (TC) | 400A (120ºC) |
| Tensione, VRRM | 1200 V |
| Filettatura perno | 3/4"-16UNF-2A |
| Scheda tecnica |  |
| Sostituzione AS ENERGITM | ASDS400U120D |
| Aggiungi al carrello | on request
+
–
|
Diodi Raddrizzatori ASDS400U120D AS ENERGITM nella progettazione degli stalloni, è un dispositivo a semiconduttore sostitutivo, analogico, alternativo ed equivalente per il normale diodo di recupero VS-400U120D Vishay Semiconductors.
Corrente media di andata IFAV – 400 ampere, tensione inversa di picco ripetitiva VRRM – 1200V. "Dissipatori raffreddati ad aria serie O per dispositivi a perno" per il raffreddamento dei diodi sono disponibili su ordinazione.
Per il raffreddamento dei diodi vengono utilizzati dissipatori ad aria e ad acqua. Per garantire un contatto termico ed elettrico affidabile con il dissipatore una coppia di serraggio Md devono essere rispettati durante l'assemblaggio. Per una migliore dissipazione del calore del diodo durante l'assemblaggio, si utilizza una pasta termoconduttiva (questa è una raccomandazione e non è un prerequisito per l'installazione).
Caratteristiche diodi di recupero standard: ottimizzati per la frequenza di linea; basse perdite di stato; alta tensione inversa e capacità di gestire correnti elevate; alloggiamento in ceramica standard press pack; progettati per applicazioni industriali e di trasmissione di potenza elevate. Le loro applicazioni principali sono i raddrizzatori per i grandi azionamenti a corrente alternata, la fusione dell'alluminio e la raffinazione di altri metalli, nonché l'alimentazione su rotaia.
Diodi Raddrizzatori AS ENERGITM hanno le seguenti caratteristiche: alloggiamento standard del settore; basse perdite statiche e dinamiche, elevati valori di VRRM/VRSM, vasta esperienza nell'utilizzo dei dispositivi in vari settori industriali, gamma di tensioni da 100 a 9000 V e amperaggi da 10 a 15000 A, elevata resistenza ai cicli termici ed elettrici.
Le specifiche tecniche e i parametri di VS-400U120D e del suo sostituto ASDS400U120D, la scheda tecnica in PDF, il disegno di massima e le dimensioni sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i diodi di 2 anni dalla data di acquisto. Al momento della fornitura dei diodi, se necessario, forniamo il passaporto tecnico e il certificato di conformità.
Il prezzo finale dei diodi di recupero standard nella struttura a perno dipende dalla classe di tensione, dalla quantità, dai termini di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali del Diodo di Recupero Standard (tipo Perno) Vishay e Sostituzione:
| Specifiche del diodo | VS-400U120D | |
| Corrente di avanzamento media massima consentita (temperatura di esercizio) | IF(AV)M (TC) | 400 A (120ºC) |
| Tensione di blocco inversa di picco massima ripetitiva | VRRM | 1200 V |
| Picco di corrente in avanti | IFSM | 8250 A |
| Fattore di sicurezza | I2t | 340 kA2·s |
| Tensione di soglia | VF(T0) | 0.85 V |
| Resistenza alla pendenza in avanti | rT | 0.49 mΩ |
| Temperatura della giunzione p-n | Tvj max | 200 ºC |
| Resistenza termica, dalla giunzione all'involucro | Rth(j-c) | 0.013 K/kW |
| Coppia di montaggio, filettature non lubrificate | Md± 10 % | 27 Nm |
| Peso | W | 250 g |
| Pacchetto (alloggiamento) | tipo | DO-9 (DO-205AB) |
| Filettatura perno | Ød | 3/4"-16UNF-2A |
| Sostituzione AS ENERGITM | tipo | ASDS400U120D |
| Scheda tecnica | |
|
Guida alla numerazione seriale (tipo) per i Diodi di Recupero Standard:
| AS | DS | 40 | 0 | U | 120 | D |
| AS | – |  AS ENERGITM |
| DS | – | Gruppo di prodotti: Bulloni a diodi. |
| 40 | – | Numero di parti essenziali. |
| 0 | – | Dispositivo di prelievo standard. |
| U | – | Perno con polarità normale. |
| 120 | – | Codice di tensione x 10 = VRRM. |
| D | – | Diodo diffuso. |

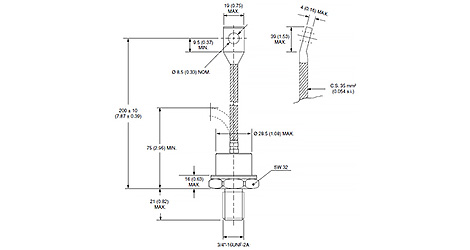

Polarità (anodo, catodo) e dimensioni dei diodi per prigionieri:
|
|
Semiconduttori ad alta potenza AS ENERGITM
La nostra azienda è impegnata nella produzione e nella vendita di un'ampia gamma di semiconduttori di potenza (moduli a tiristori, moduli, diodi raddrizzatori, diodi di saldatura e di rotore, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, nonché dissipatori ad aria e ad acqua. È possibile acquistare semiconduttori in qualsiasi volume e, ordinando grandi lotti, il prezzo sarà più basso.
Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisizione di SCR Moduli di potenza, Tiristori, Diodi,
inviare una richiesta via e-mail a:
E noi vi forniamo un offerta commerciale per la consegna.
Per un gran numero, forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
Dissipatori di calore per diodi di potenza:
I dissipatori di calore (radiatori) sono utilizzati per il raffreddamento dei dispositivi a semiconduttore di potenza nella progettazione degli stalloni.
I dissipatori di calore dei raffreddatori sono realizzati con profili di alluminio per radiatori e non richiedono un ulteriore rivestimento protettivo quando vengono utilizzati in diverse condizioni climatiche.
Per ulteriori informazioni sui dissipatori di calore: "Dissipatori raffreddati ad aria per dispositivi a perno".
