AS ENERGIMDS300-12 – Ponte raddrizzatore a diodi trifase 300A 1200V
| Corrente di uscita continua, ID | 300 A |
| Corrente media diretta, IFAV | 50 A |
| Tensione, VRRM | 1200 V |
| MDS300-12 | on request
+
–
|
| Dimensioni L×B×H | 108.5x67.5x39.6 mm |
| Peso | 600 g |
| Scheda tecnica |
|

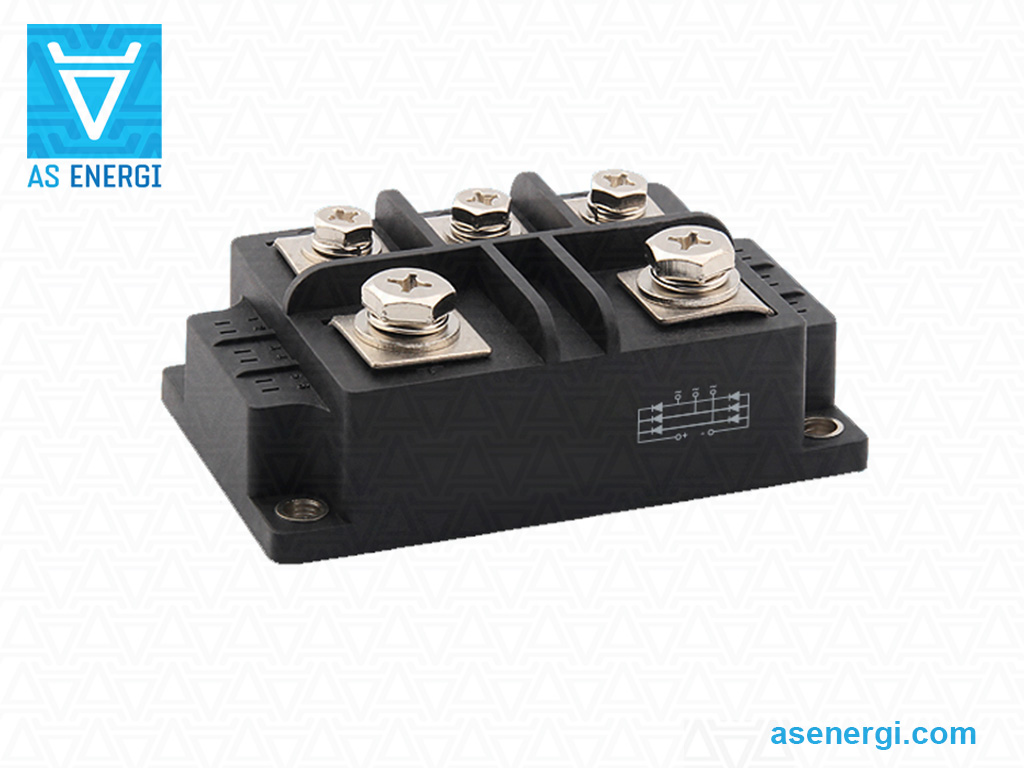

Raddrizzatore a ponte diodi trifase MDS300-12AS ENERGITM è un circuito a ponte di sei diodi utilizzato nel processo di conversione della corrente alternata. Corrente di uscita continua ID – 300 ampere, tensione inversa di picco ripetitiva VRRM – 1200V.
La polarità dei terminali è indicata sul contenitore o direttamente sui contatti stessi:
- Ingresso contrassegnato con il simbolo tilde "~" – a questi contatti viene applicata la corrente alternata;
- Uscita DC contrassegnata con i simboli "+" e "–" – si ottiene una corrente continua pulsante.
Per smussare la corrente pulsante risultante si utilizza un filtro, spesso un condensatore ad alta capacità. Il raffreddamento dei ponti raddrizzatori MDS è garantito dal progetto del dissipatore integrato nell'involucro a tipo radiatore o dall'installazione aggiuntiva del prodotto su un dissipatore (cooler). L'etichettatura del prodotto e lo schema di collegamento dei diodi sono indicati sul contenitore.
Caratteristiche dei ponti raddrizzatori trifase MDS300-12: basse perdite in conduzione; elevata tensione inversa e alta capacità di gestione della corrente; facile montaggio sul telaio; elevata corrente di picco. Le principali applicazioni sono: raddrizzatore per alimentatori; raddrizzatore d'ingresso per inverter a frequenza variabile; raddrizzatore per alimentazione del campo motore DC; raddrizzatori per caricabatterie.
I ponti diodi trifase AS ENERGITM presentano le seguenti caratteristiche: involucro standard di settore; basse perdite statiche e dinamiche, alti valori di VRRM/VRSM, ampia esperienza di utilizzo dei dispositivi in vari settori.
Le specifiche tecniche e i parametri dell'MDS300-12, il PDF della scheda tecnica, il disegno d’ingombro e le dimensioni sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i ponti raddrizzatori diodi di 2 anni dalla data di acquisto. Quando forniamo i ponti raddrizzatori, se necessario, forniamo il certificato tecnico e il certificato di conformità.
Il prezzo finale per i ponti raddrizzatori trifase dipende dalla classe di tensione, quantità, termini di consegna, produttore, paese d'origine e forma di pagamento.
Specifiche generali del raddrizzatore a ponte diodi trifase MDS300-12:
| Specifiche del ponte diodi | MDS300-12 | |
| Corrente di uscita continua | ID | 300 A |
| Tensione massima di blocco inverso ripetitiva di picco | VRRM | 1200 V |
| Corrente media diretta massima ammissibile | IFAV | 50 A |
| Corrente di picco d'urto | IFSM | 2.50 kA |
| Corrente efficace in conduzione (RMS) | IFRMS | 71 A |
| Corrente inversa massima ripetitiva | IRRM | 10 mA |
| Tensione di picco in conduzione | VFM | 1.50 V |
| Corrente di picco in conduzione | IFM | 150 A |
| Tensione di isolamento RMS | VISOL | 2500 V |
| Resistenza termica, giunzione-case | Rth(j-c) | 0.15 ºC/W |
| Temperatura della giunzione p-n | Tvj max | 150 ºC |
| Peso | W | 600 g |
| Tipo (schema elettrico) | - | sei diodi |
| Dimensioni | L×B×H | 108.5x67.5x39.6 mm |
| Scheda tecnica | |
|
Guida alla numerazione dei codici per il raddrizzatore a ponte diodi trifase:
| MDS | 300 | – | 12 |
| MDS | – | Gruppo di prodotto: Ponte diodi trifase  AS ENERGITM. |
| 300 | – | Corrente di uscita diretta. |
| 12 | – | Classe di tensione VRRM x 100. |

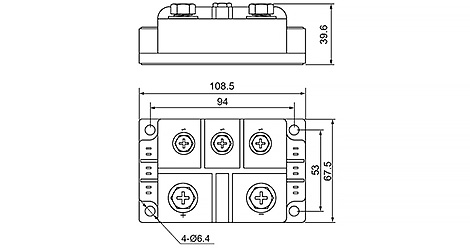

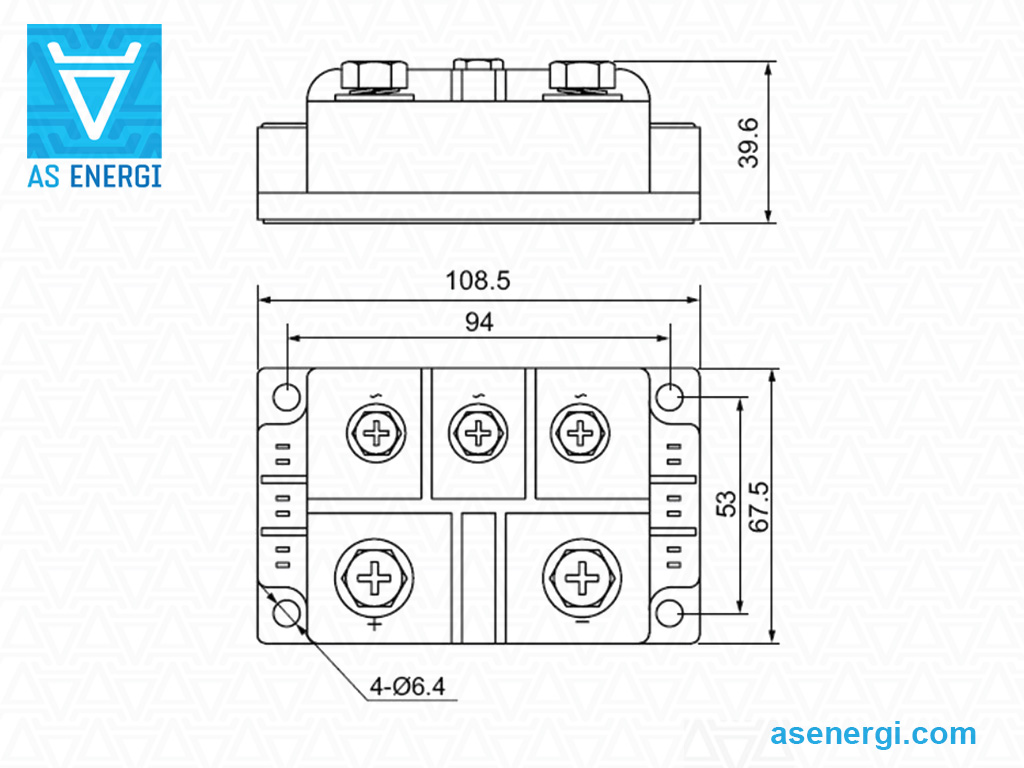

Dimensioni del ponte diodi MDS300-12:
Dimensioni 108.5x67.5x39.6
Semiconduttori di potenza AS ENERGITM
La nostra azienda si occupa della produzione e vendita di un'ampia gamma di semiconduttori di potenza (tiristori di potenza, moduli, diodi raddrizzatori, diodi avalanche, diodi per rotore e saldatura, triac ecc.) con correnti fino a 15000A e tensioni fino a 9000V, e dissipatori ad aria e ad acqua per gli stessi.
È possibile acquistare dispositivi a semiconduttore in qualsiasi quantità e, ordinando grandi lotti, il prezzo sarà inferiore. Abbiamo guadagnato la fiducia dei clienti e forniamo prodotti in tutto il mondo.
Per domande relative all'acquisto di Power Thyristors, Diodes, Modules inviare una richiesta via email a:
E vi forniremo un'offerta commerciale per la consegna.
Per grandi quantitativi forniremo un prezzo individuale!!!
Siamo aperti a fabbricare prodotti presso i nostri impianti di produzione
in base alle vostre richieste e compiti tecnici.
