AS ENERGIMDQ300-20 – Raddrizzatore a ponte monofase 300A 2000V
| Corrente di uscita diretta, ID | 300 A |
| Corrente diretta media, IFAV | 75 A |
| Tensione, VRRM | 2000 V |
| MDQ300-20 | on request
+
–
|
| Dimensioni L×B×H | 108.5x67.5x39.6 mm |
| Peso | 600 g |
| Scheda tecnica |
|
Rettificatore a ponte diodi monofase MDQ300-20AS ENERGITM è un circuito raddrizzatore a quattro diodi usato nel processo di conversione della corrente alternata.
Corrente di uscita diretta ID – 300 ampere, tensione inversa di picco ripetitiva VRRM – 2000V.
Una corrente alternata viene applicata all'ingresso "~" del circuito. In ogni semionda la corrente di ingresso passa soltanto attraverso due diodi. Di conseguenza, all'uscita "+" e "-" otteniamo una corrente pulsante a frequenza doppia rispetto alla corrente di ingresso.
Caratteristiche del Ponte diodi MDQ300-20: basse perdite in conduzione; elevata tensione inversa e alta capacità di gestione della corrente; facile montaggio su telaio; alta corrente d'urto. Le principali applicazioni sono: rettificatore per alimentatori; rettificatore di ingresso per azionamenti a frequenza variabile; rettificatore per l'alimentazione del campo motore in corrente continua; caricabatterie; ecc.
I Ponte diodi monofase AS ENERGITM presentano: involucro standard di settore; basse perdite statiche e dinamiche; elevati valori di VRRM/VRSM; ampia esperienza d'impiego in diversi settori industriali.
Le specifiche tecniche e i parametri di MDQ300-20, il PDF della scheda tecnica, il disegno d'ingombro e le dimensioni sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i ponti diodi di 2 anni dalla data di acquisto. Quando forniamo i ponti diodi, se necessario, forniamo il libretto tecnico e il certificato di conformità.
Il prezzo finale per i ponti diodi monofase dipende dalla classe di tensione, quantità, termini di consegna, produttore, paese d'origine e forma di pagamento.
Specifiche generali del Rettificatore a Ponte Diodi Monofase MDQ300-20:
| Specifiche del ponte diodi | MDQ300-20 | |
| Corrente di uscita diretta | ID | 300 A |
| Tensione massima ripetitiva di blocco inverso | VRRM | 2000 V |
| Corrente diretta media massima ammissibile | IFAV | 75 A |
| Corrente di picco d'urto | IFSM | 2.50 kA |
| Corrente efficace in conduzione (RMS) | IFRMS | 106 A |
| Corrente massima inversa ripetitiva | IRRM | 10 mA |
| Tensione di conduzione di picco | VFM | 1.47 V |
| Corrente di picco in conduzione | IFM | 230 A |
| Tensione d'isolamento RMS | VISOL | 2500 V |
| Resistenza termica, giunzione-case | Rth(j-c) | 0.15 ºC/W |
| Temperatura della giunzione p-n | Tvj max | 150 ºC |
| Peso | W | 600 g |
| Dimensioni | L×B×H | 108.5x67.5x39.6 mm |
| Scheda tecnica | |
|
Guida alla numerazione dei codici per il Rettificatore a Ponte Diodi Monofase:
| MDQ | 300 | - | 20 |
| MDQ | – | Gruppo prodotto: Rettificatore a Ponte Diodi Monofase  AS ENERGITM. |
| 300 | – | Corrente di uscita diretta. |
| 20 | – | Classe di tensione VRRM x 100. |

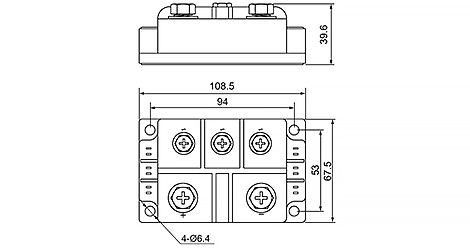

Dimensioni del ponte diodi MDQ300-20:
Dimensioni 108.5x67.5x39.6
