AS ENERGIKBPC3506 – Ponte diodi monofase 35A 600V
| Corrente di uscita, IO | 35 A |
| Corrente di picco non ripetitiva, IFSM | 400 A |
| Tensione, VRRM | 600 V |
| KBPC3506 | on request
+
–
|
| Dimensioni L×B×H | 28x28x25 mm (KBPC) 28x28x30 mm (KBPC-W) |
| Peso | 30 g (KBPC) 28 g (KBPC-W) |
| Scheda tecnica |
|
Ponte raddrizzatore a diodi monofase KBPC3506AS ENERGITM è un ponte raddrizzatore formato da quattro diodi utilizzato nel processo di conversione della corrente alternata. Se il KBPC3506 Il ponte di diodi in serie ha una "W". I fili sono collegati alla fine della marcatura. Corrente di uscita IO – 35 ampere, tensione inversa di picco ripetitiva VRRM – 600V.
L'alloggio di KBPC3506 O KBPC3506W Il ponte a diodi è realizzato in metallo e tutti i componenti sono isolati elettricamente con resina epossidica (resina solida fusa in un'unica capsula). La resina epossidica è caratterizzata da un'elevata resistenza alla fiamma.
La corrente alternata viene applicata all'ingresso "~" del circuito. In ciascuno dei semiperiodi la corrente di ingresso passa solo attraverso due diodi. Di conseguenza, all'uscita "+" e "-" otteniamo una corrente pulsante con una frequenza doppia rispetto a quella di ingresso.
Quando si opera a correnti elevate, è sempre consigliabile installare il ponte raddrizzatore KBPC 3506, KBPC 3506W insieme a un dissipatore (heatsink, cooler) per mantenere un regime termico operativo ottimale. Nella parte centrale dell'involucro il produttore ha già previsto un foro passante specifico per il fissaggio.
Caratteristiche dei ponti raddrizzatori monofase KBPC3506: basse perdite in conduzione; elevata tensione inversa e alta capacità di gestione della corrente; facile montaggio su telaio; elevata corrente di picco. Le loro principali applicazioni sono: raddrizzatore per alimentatori; raddrizzatore d'ingresso per azionamenti a frequenza variabile; raddrizzatore per alimentazione campo motori CC; raddrizzatori per caricabatterie; regolatori di potenza;.
I ponti raddrizzatori monofase AS ENERGITM hanno le seguenti caratteristiche: involucro conforme agli standard di settore; basse perdite statiche e dinamiche, alti valori di VRRM/VRSM, ampia esperienza nell'utilizzo dei dispositivi in vari settori.
Le specifiche tecniche e i parametri del KBPC3506, KBPC3506W, la scheda tecnica PDF, il disegno d'ingombro e le dimensioni sono elencati di seguito.
La nostra azienda fornisce una garanzia di qualità per i ponti raddrizzatori di 2 anni dalla data di acquisto. In caso di fornitura dei ponti raddrizzatori, se necessario, forniamo passaporto tecnico e certificato di conformità.
Il prezzo finale per i ponti raddrizzatori monofase dipende dalla classe di tensione, dalla quantità, dalle condizioni di consegna, dal produttore, dal paese di origine e dalla forma di pagamento.
Specifiche generali del ponte raddrizzatore a diodi monofase KBPC3506, KBPC3506W:
| Specifiche del ponte raddrizzatore | KBPC3506, KBPC3506W | |
| Corrente di uscita | IO | 35 A |
| Tensione massima di blocco inverso ripetitiva | VRRM | 600 V |
| Tensione inversa efficace (RMS) | VR(RMS) | 420 V |
| Corrente di picco non ripetitiva | IFSM | 400 A |
| Fattore di sicurezza | I2t | 664 A2·s |
| Tensione diretta per diodo | VFM | 1.2 V |
| Corrente diretta per diodo | IFM | 17.5 A |
| Capacità di giunzione tipica | Cj | 300 pF |
| Tensione di isolamento RMS | VISOL | 2500 V |
| Resistenza termica, giunzione a case | Rth(j-c) | 2.1 ºC/W |
| Temperatura della giunzione p-n | Tvj max | -65 to +150 ºC |
| Peso | W | 30 g (KBPC) 28 g (KBPC-W) |
| Tipo (schema elettrico) | - | quattro diodi |
| Dimensioni | L×B×H | 28x28x25 mm (KBPC) 28x28x30 mm (KBPC-W) |
| Scheda tecnica | |
|
Guida alla numerazione dei codici per il ponte raddrizzatore a diodi monofase:
| KBPC | 35 | 06 | W |
| KBPC | – | Gruppo prodotto: Ponte raddrizzatore a diodi monofase  AS ENERGITM. |
| 35 | – | Corrente di uscita diretta. |
| 06 | – | Classe di tensione VRRM x 100. |
| W | – | Conduttori a filo None = terminali piatti. |

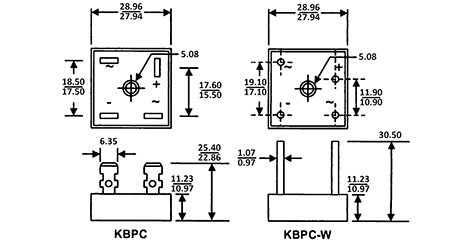

Dimensioni del ponte raddrizzatore KBPC3506:
Dimensioni
Caratteristiche costruttive dei ponti raddrizzatori KBPC:
Il convertitore monofase a semiperiodo è progettato con un circuito a 4 diodi di Graetz ("ponte di Graetz") con resistenza interna equivalente attiva trascurabile. L'ingresso (indicato "Input" o tilde "~") del circuito di funzionamento del ponte raddrizzatore è alimentato con corrente alternata. In ciascuno dei semiperiodi la corrente di ingresso passa attraverso solo due diodi del ponte. Di conseguenza, all'uscita (indicata come "DC Output" o con i segni "+" e "-") otteniamo una corrente pulsante con una frequenza doppia rispetto alla frequenza di ingresso. Per livellare la corrente continua pulsante risultante si usa un filtro, più spesso un condensatore ad alta capacità, che viene collegato all'uscita. La frequenza operativa è 50/60 Hz.
In linea di principio, non c'è differenza nel funzionamento del circuito tra l'impiego di una composizione separata di 4 diodi o di un singolo componente - un ponte raddrizzatore KBPC. Tuttavia, nel secondo caso si creano vantaggi aggiuntivi:
– il ponte raddrizzatore garantisce le stesse caratteristiche per ciascun diodo, mentre parti individuali provenienti da lotti differenti possono avere parametri diversi anche se si sceglie lo stesso produttore;
– i diodi posti in un unico involucro sono esposti alla stessa temperatura, il che significa che operano in un regime termico favorevole, prolungando il loro periodo di funzionamento;
– l'installazione dei diodi nel circuito richiede un dissipatore supplementare; questo si risolve installando dissipatori o cooler, usando un ponte raddrizzatore invece di diodi singoli è necessario un solo dissipatore anziché 4 separati;
– il ponte raddrizzatore è strutturalmente più compatto e occupa meno spazio sulla scheda a circuito stampato.
Il materiale dell'involucro del ponte raddrizzatore può essere di 2 tipi: polimero plastico resistente al calore e non infiammabile o metallo elettricamente isolato. In ciascuno di essi, i componenti interni sono completamente incapsulati con resina epossidica, che presenta un alto livello di resistenza alla fiamma. L'involucro del ponte KBPC dispone di un foro centrale per il montaggio a vite del dissipatore.
I terminali dei raddrizzatori a diodi KBPC possono essere terminali piatti con fori per saldatura o terminali a filo (contrassegnati con "W" nella marcatura). La polarità dei terminali è indicata sull'involucro. I conduttori vengono montati direttamente nei fori passanti della scheda a circuito stampato. Montaggio dei fili — mediante saldatura o morsetti di tipo "mom".
